Danfoss AME 655 Beschreibung Seite 5

Datenblatt
Verdrahtung AME 659 SD
AME 655 GA
Keine Bauteile auf der Leiterplatte
berühren! Die Abdeckung erst entfernen,
wenn die Spannungsversorgung komplett
ausgeschaltet ist.
Die maximal zulässige
Ausgangsstromstärke an den
Klemmen 4nc und 5nc beträgt 4 A.
Die minimale Leistung liegt bei 3 W.
Der empfohlene Leitungsquerschnitt ist
1,5 mm .
2
VD.LE.T7.03
Stellantriebe für die modulierende und 3-Punkt-Regelung AME 655/658/659

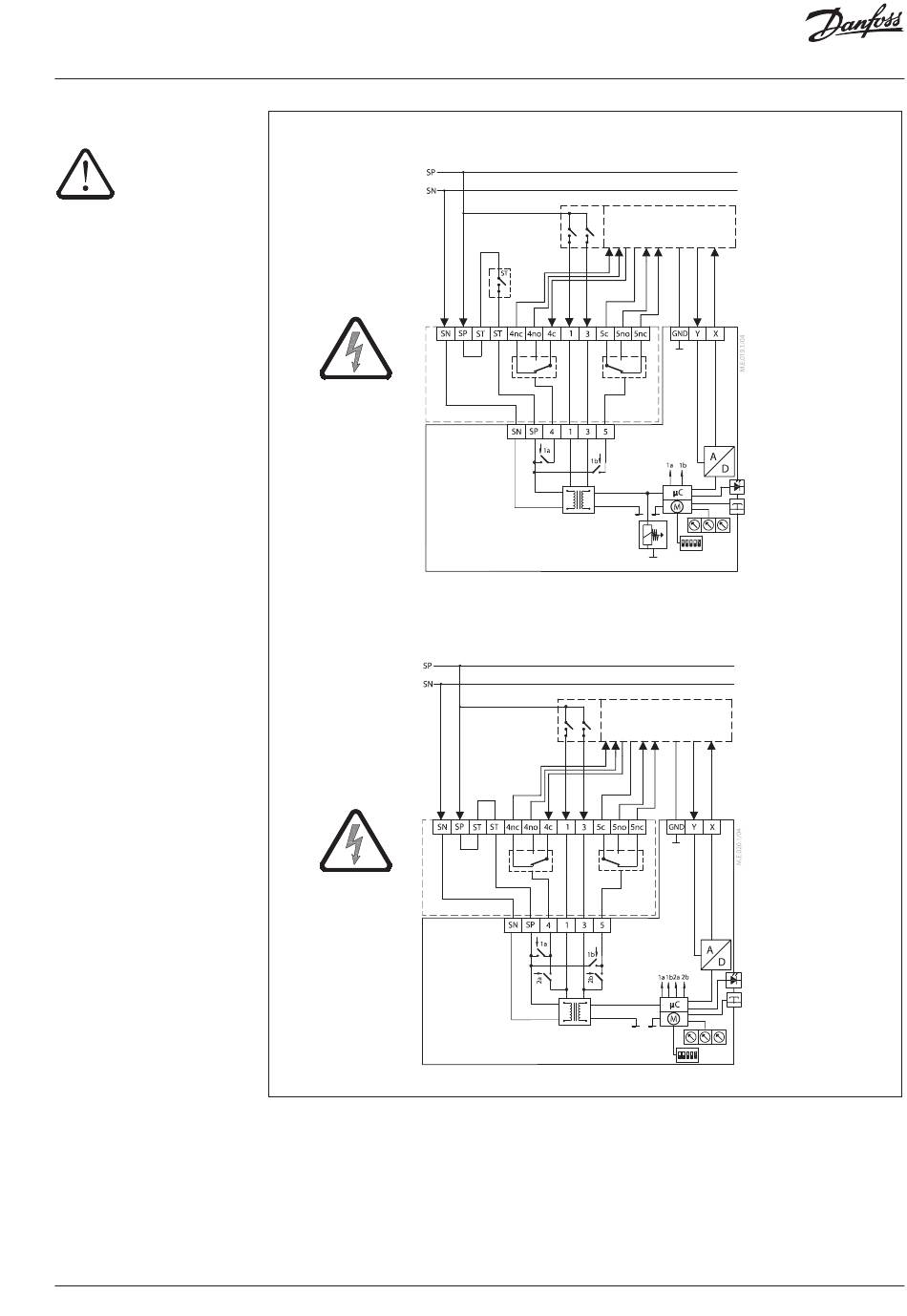

AME 659 SD: Verdrahtung für die modulierende Regelung
24 V
230 V
AME 659 SD
AME 655 GA: Verdrahtung für die modulierende Regelung
24 V
230 V
AME 655 GA
REGLER
REGLER
DIP6 AUS (1a, 1b)
DIP6 EIN (2a, 2b)
© Danfoss | 2017.12 | 5
