6.7 Schutzabdeckung montieren
Der Betrieb ohne Schutzabdeckung (3) und
ohne Blenden ist nicht erlaubt. Gehen Sie
zur Montage der Schutzabdeckung (3) fol-
gendermaßen vor:
• Die beiden Hälften der Schutzabdeckung
um die Gewindestangen schieben und
mit den 4 Schrauben zusammenschrau-
ben. Falls noch nicht geschehen, sind die
beiden Blenden (16) noch zu montieren.

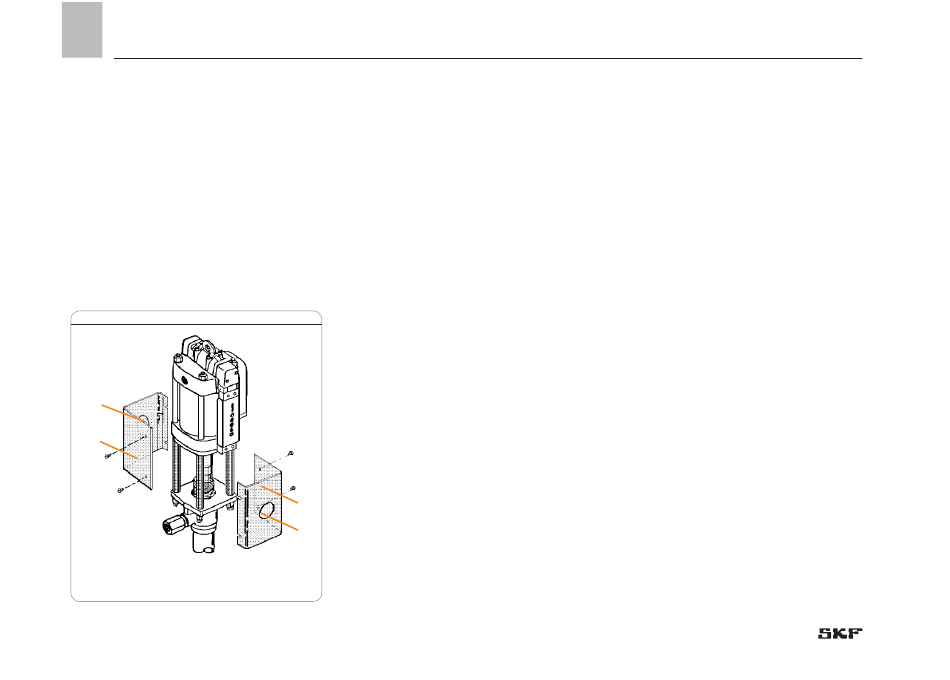

Schutzabdeckung montieren Abb. 09
16
3
30
6.8 Druckluftanschluss
Anschluss des Druckluftsystems des Be-
treibers nur über eine geeignete Druck-
lufteinheit und die Luftschnellkupplung
vornehmen. Bei Drücken über 7 bar ist ein
Druckbegrenzungsventil vorzusehen.
• Druckluftsystem des Betreibers mit
Pneumatikschlauch an der Luft-
schnellkupplung (7) anschließen.
Der Pneumatikschlauch muss für den maxi-
malen Verfahrweg und die Drücke der
PowerMaster III Pumpe dimensioniert sein.
Beim Verfahren dürfen keine Zugkräfte auf
den Pneumatikschlauch wirken.
3
16
6. Montage
