6. Montage
6.6 Luftmotor und Pumpenrohr
verbinden
Kolbenstange (8) des Luftmotor ggf. ganz
ausfahren. Hierzu Luftmotor mit der
Luftschnellkupplung (7) an die Druck-
luftversorgung anschließen. Luftdruck
langsam und nur soweit erhöhen, dass die
Kolbenstange langsam ausfährt. Anschlie-
ßend Luftschnellkupplung lösen um Pumpe
drucklos zu schalten.
• Pumpenrohr (4) unmittelbar unter dem
Auslassgehäuse am Tauchrohr in einen
Schraubstock (23) spannen. Pumpenrohr
nur so fest einspannen, dass dieses si-
cher im Schraubstock hält.
• Luftmotor (1) von oben auf Pumpenrohr
(4) setzen.
• Die Kolbenstange des Luftmotors (8) mit
der Kolbenstange des Pumpenrohrs (14)
von Hand verschrauben.
ACHTUNG
Die beiden Kolbenstangen müssen mitei-
nander fluchten, ansonsten kommt es zu
vorzeitigem Verschleiß an den Dichtungen
der Stopfbuchse.
• Die vier Gewindestangen (13) in die Boh-
rungen des Flansches am Pumpenrohr
einführen.
• Schraubverbindung der Kolbenstangen
mit Schraubenschlüssel festziehen.
Angaben zum einzuhaltenden Anziehmo-
ment (Rubrik 4.7, Pos 36) beachten.
• Gewindestangen (13) mit den Muttern
am Flansch von Hand anziehen.
• Druckluftversorgung auf Lufschnellkupp-
lung (7) montieren und Luftmotor mit
geringem Druck (Luftmotor läuft gerade
so) einige Doppelhübe laufen lassen.
• Hat der Luftmotor seine obere Endlage
erreicht, Druckluftversorgung von Luft-
schnellkupplung lösen.
• Die Muttern (15) an den Gewinde-
stangen (13) mit Schlüssel kreuzweise
fest anziehen.

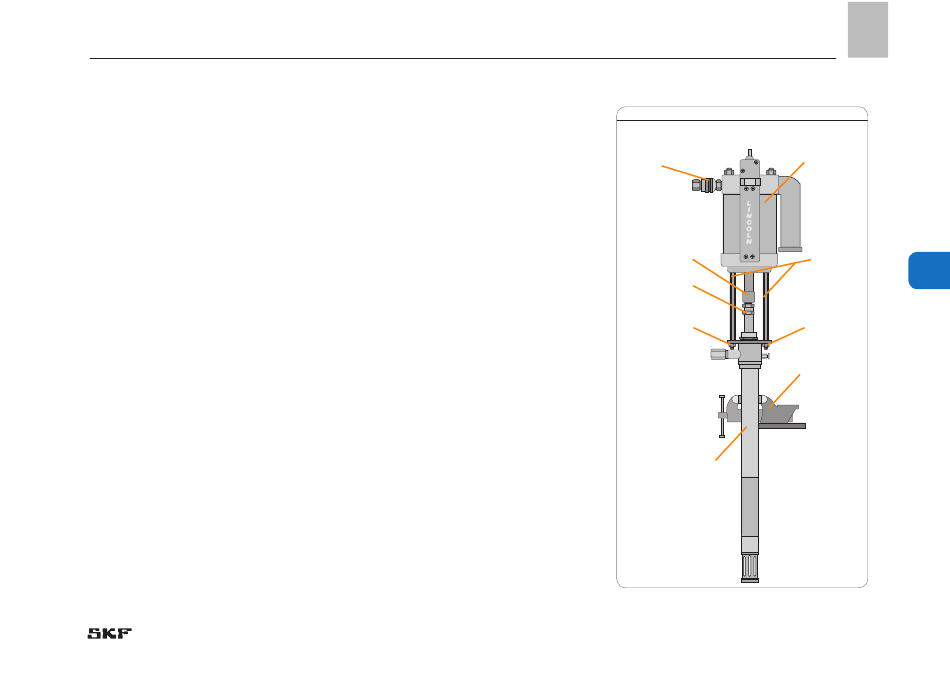

Luftmotor und Pumpenrohr Abb. 08
7
1
L
I
N
C
O
L
N
8
13
14
15
15
23
4
DE
6
29
