6. Montage
6.3 Einbaumaße
Um genügend Platz für Wartungsarbeiten
(z.B. Containerwechsel) oder Freiraum für
eine eventuelle Demontage des Produktes
zu gewährleisten, ist in jeder Richtung zu-
sätzlich ein entsprechend großer Freiraum
vorzusehen.
Luftmotor
Abmessungen (mm)
Sach-Nr.:
A
B
84803
191
600
84804
191
600
84806
235
578
84808
286
578
84810
337
578
Luftmotor
C
152
152
197
243
295
A
L
I
N
B
C
O
L
N
C
DE

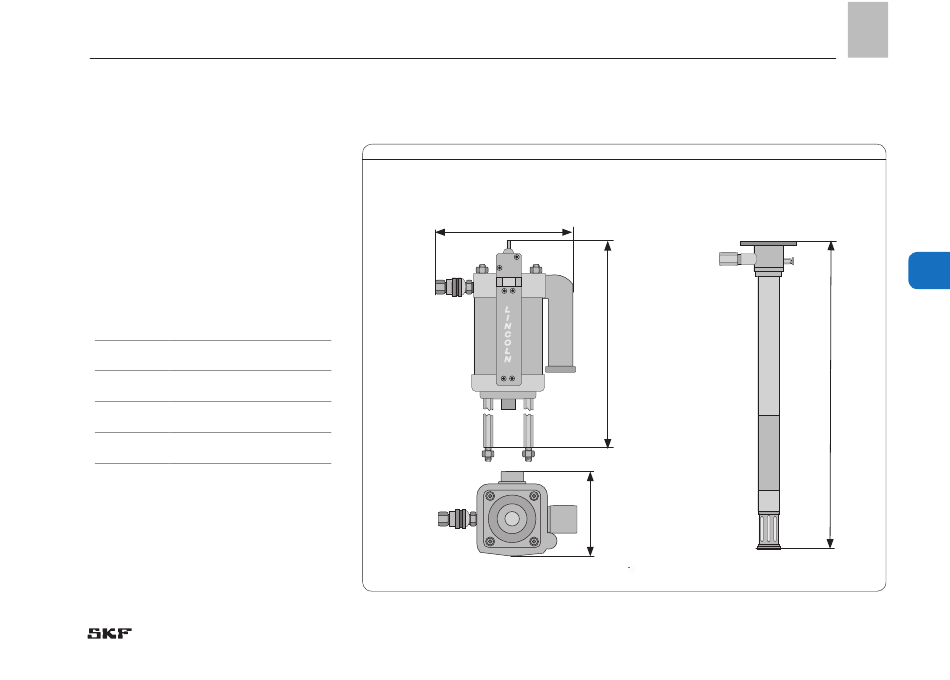

Einbaumaße Abb. 5
Pumpenrohr
D*
* Werte siehe Tabelle 4.2
27
6
