3. Übersicht/ Funktionsbeschreibung
3.2 Bedien- und Kontrollelemente
7 Anschluss Druckluft
Dient zum pneumatischen Anschluss des
PowerMaster III Luftmotors über eine
entsprechende Wartungseinheit an die
Druckluftversorgung des Betreibers.
2 AirBrake Modul (Option)
Das AirBrake Modul verhindert, dass der
Luftmotor zu schnell läuft (z.B. bei fehlen-
dem Fördermedium). Läuft der Luftmotor
zu schnell, schaltet das AirBrake Modul den
Luftmotor ab.
3 Schutzabdeckung mit Blende (ohne Abb.)
Deckt den Anschlussbereich des Luftmo-
tors und des Pumpenrohrs ab. Die Schut-
zabdeckung besteht aus zwei Teilen, in
beindet, die durch eine Blende (ohne Abb.)
denen sich jeweils eine Inspektionsöffnung
abgedeckt ist. Die Blende kann mit einem
Schraubendreher herausgehoben werden.
Die Inspektionsöffnungen dienen zur Kon-
trolle der Abdichtung der Stopfbuchse bzw.
bei Pumpenrohren mit Schmierbüchse zur
Kontrolle des Füllstandes und als Zugang
zum Befüllen.
8 Anschluss für Pumpenrohr
Anschluss des Pumpenrohrs (Förderkolben)
mit dem pneumatischen Antriebskolben des
Luftmotors.
9 Anschluss Fördermedium
Dient zum Anschließen der Leitung des
Fördermediums.
11 Entlüftungsventil
Dient zum Entfernen von Lufteinschlüssen
im Pumpenrohr.
12 Ansaugöffnung
Die Ansaugöffnung beindet sich während
Dient zum Ansaugen des Fördermediums.
des Betriebes im Fördermedium.

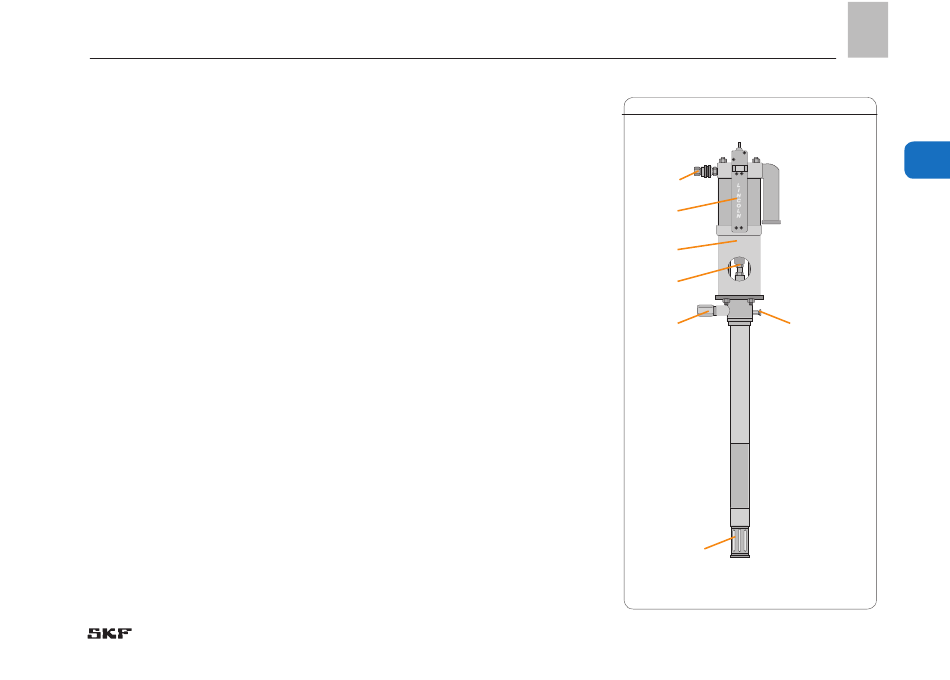

Übersicht Abb. 4
7
L
I
N
C
O
2
L
N
3
8
9
11
12
DE
