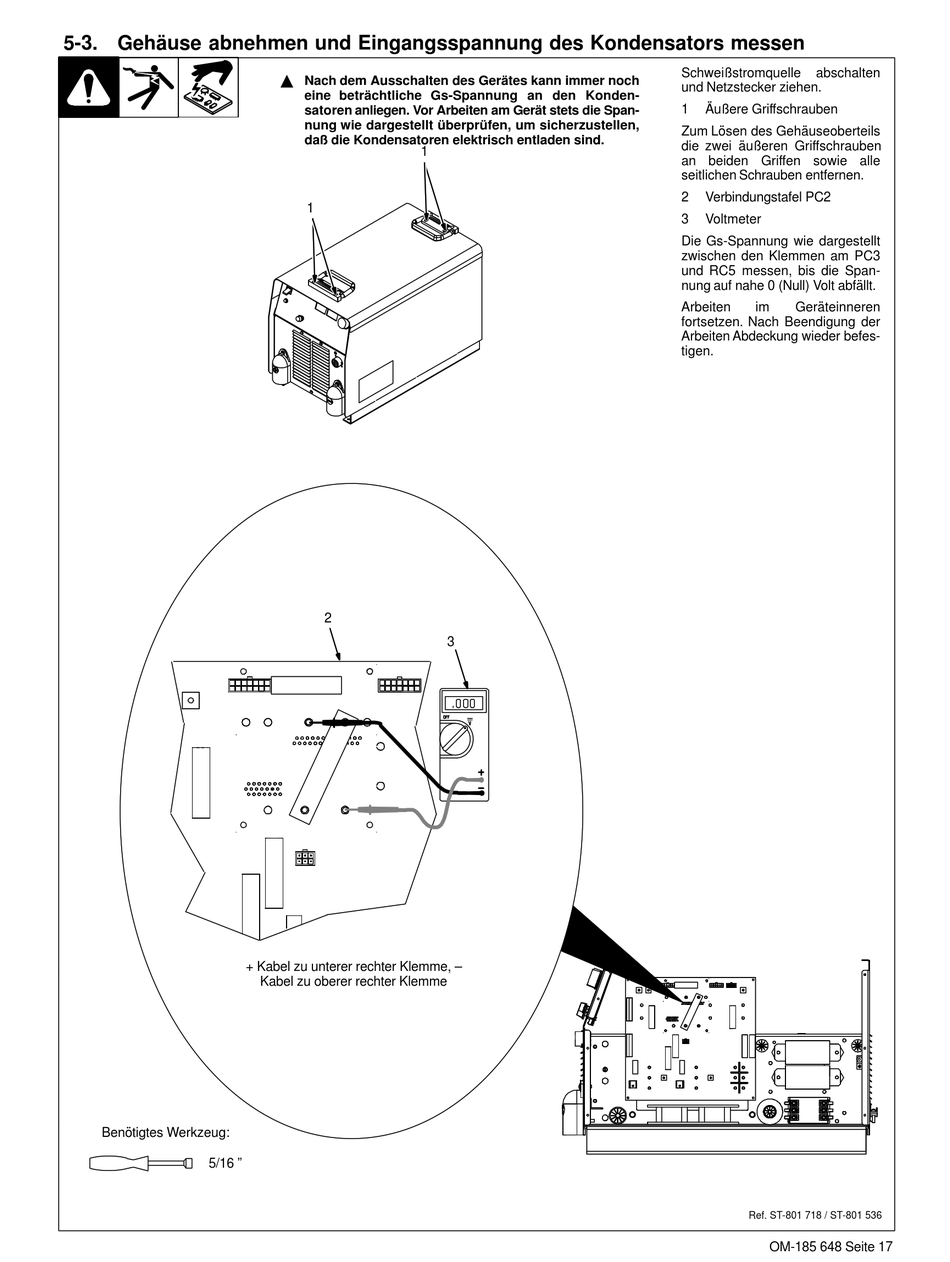

5-3. Gehäuse abnehmen und Eingangsspannung des Kondensators messen
Benötigtes Werkzeug:
5/16 "
Y Nach dem Ausschalten des Gerätes kann immer noch
eine beträchtliche Gs-Spannung an den Konden-
satoren anliegen. Vor Arbeiten am Gerät stets die Span-
nung wie dargestellt überprüfen, um sicherzustellen,
daß die Kondensatoren elektrisch entladen sind.
1
1
2
+ Kabel zu unterer rechter Klemme, –
Kabel zu oberer rechter Klemme
3
Schweißstromquelle
abschalten
und Netzstecker ziehen.
1
Äußere Griffschrauben
Zum Lösen des Gehäuseoberteils
die zwei äußeren Griffschrauben
an beiden Griffen sowie alle
seitlichen Schrauben entfernen.
2
Verbindungstafel PC2
3
Voltmeter
Die Gs-Spannung wie dargestellt
zwischen den Klemmen am PC3
und RC5 messen, bis die Span-
nung auf nahe 0 (Null) Volt abfällt.
Arbeiten
im
Geräteinneren
fortsetzen. Nach Beendigung der
Arbeiten Abdeckung wieder befes-
tigen.
Ref. ST-801 718 / ST-801 536
OM-185 648 Seite 17
