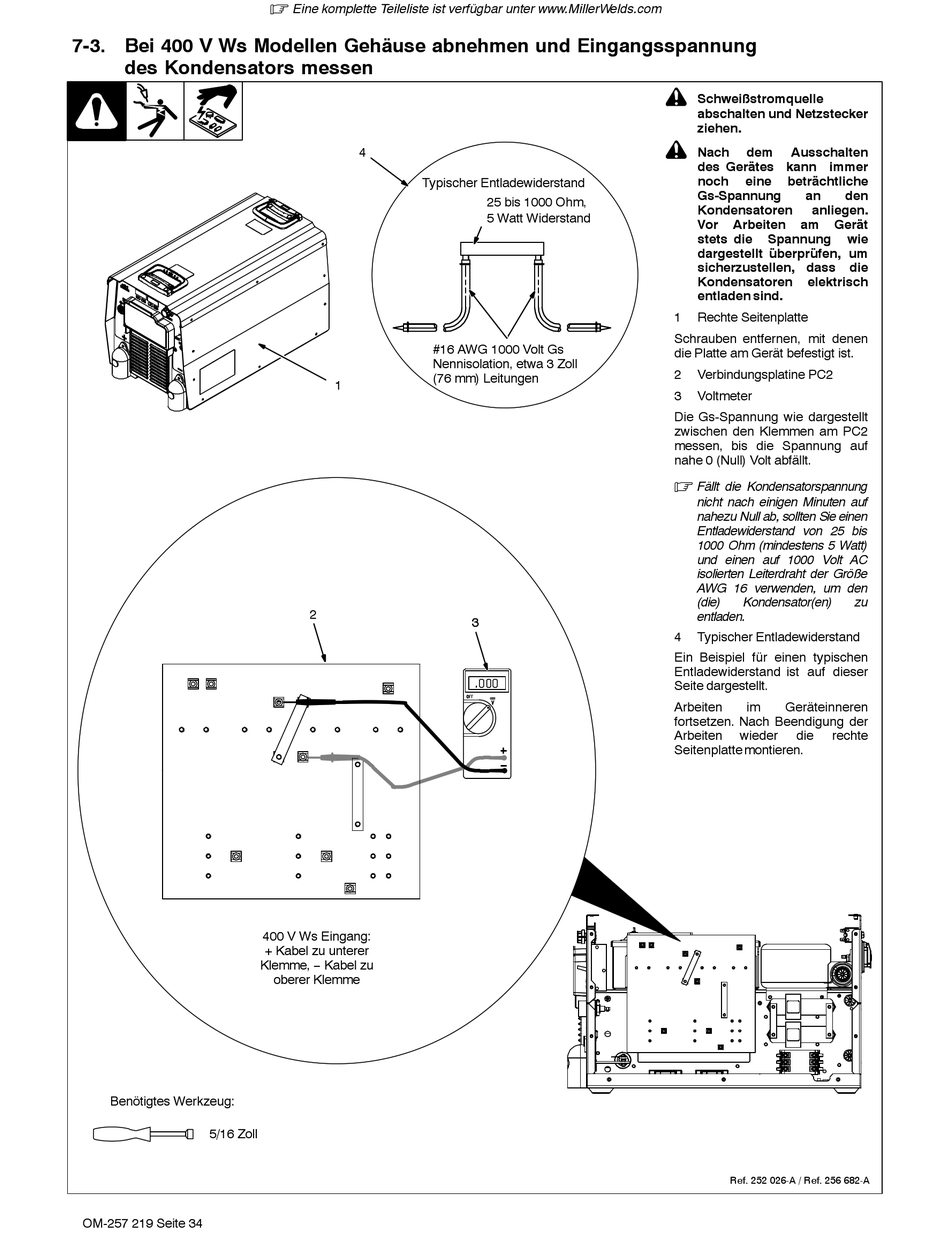

7-3. Bei 400 V Ws Modellen Gehäuse abnehmen und Eingangsspannung
des Kondensators messen
Benötigtes Werkzeug:
5/16 Zoll
OM-257 219 Seite 34
.
Eine komplette Teileliste ist verfügbar unter www.MillerWelds.com
4
Typischer Entladewiderstand
#16 AWG 1000 Volt Gs
Nennisolation, etwa 3 Zoll
(76 mm) Leitungen
1
2
400 V Ws Eingang:
+ Kabel zu unterer
Klemme, − Kabel zu
oberer Klemme
25 bis 1000 Ohm,
5 Watt Widerstand
3 3
!
Schweißstromquelle
abschalten und Netzstecker
ziehen.
!
Nach dem Ausschalten
des Gerätes kann immer
noch eine beträchtliche
Gs-Spannung an den
Kondensatoren anliegen.
Vor Arbeiten am Gerät
stets die Spannung wie
dargestellt überprüfen, um
sicherzustellen, dass die
Kondensatoren elektrisch
entladen sind.
1 Rechte Seitenplatte
Schrauben entfernen, mit denen
die Platte am Gerät befestigt ist.
2 Verbindungsplatine PC2
3 Voltmeter
Die Gs-Spannung wie dargestellt
zwischen den Klemmen am PC2
messen, bis die Spannung auf
nahe 0 (Null) Volt abfällt.
.
Fällt die Kondensatorspannung
nicht nach einigen Minuten auf
nahezu Null ab, sollten Sie einen
Entladewiderstand von 25 bis
1000 Ohm (mindestens 5 Watt)
und einen auf 1000 Volt AC
isolierten Leiterdraht der Größe
AWG 16 verwenden, um den
(die) Kondensator(en)
entladen.
4 Typischer Entladewiderstand
Ein Beispiel für einen typischen
Entladewiderstand ist auf dieser
Seite dargestellt.
Arbeiten im Geräteinneren
fortsetzen. Nach Beendigung der
Arbeiten wieder die rechte
Seitenplatte montieren.
