5 Optionale Ergänzungsmodule
3.
Knicken Sie den Schlauch nicht und achten Sie auf die Führung des Schlauches
!
in der vorbereiteten Schlauchführung!
4.
5.
6.
7.
5.3
Heizmodul
Das Heizmodul erlaubt die aktive Heizung des Pumpenkopfes. Das Heizmodul
besteht dabei aus einer Heizmanschette, die den Pumpenkopf umgibt sowie
einem Temperaturfühler, der je nach Fühlertyp und Pumpengröße
unterschiedlich in den Pumpenkopf integriert wird. Die maximal zulässige
Medientemperatur des Heizmoduls beträgt für die Typen -cs 100 °C und
-hs 150 °C. Nach der Art und Aufbau der Heizung unterscheiden wir das
elektrische Heizmodul und das fluidische Heiz- und Kühlmodul.
5.3.1 Elektrisches Heizmodul
Das elektrische Heizmodul ermöglicht die Heizung des Pumpenkopfes mit dem
elektrischen Düsenheizband. An einem zusätzlich lieferbaren Heizregelgerät
kann die Temperatur des Pumpenkopfes eingestellt werden.
Düsenheizband
Anschlusskabel
Düsenheizband

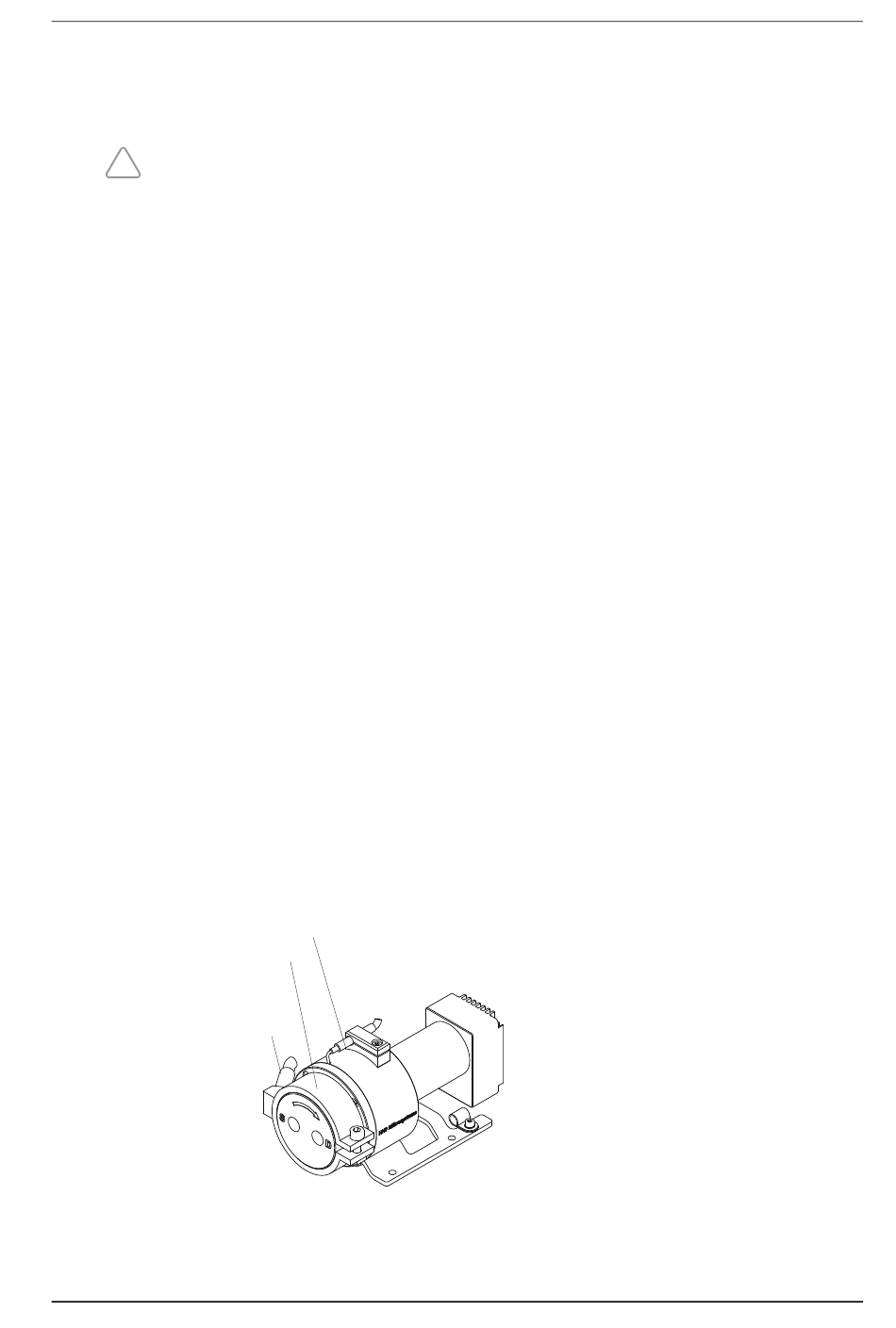

Bild 9
Mikrozahnringpumpe mzr-6355 mit Heizmodul
Ausgabe: März 2019
Klemmen Sie den transparenten saugseitigen Schlauch der
Mikrozahnringpumpe in den Aufnahmeblock ein.
Schließen Sie die Spannungsversorgung mit 24 V DC an. Achten Sie auf
die korrekte Polung. (braun = »+«; blau = »-«).
Schließen Sie das Ausgangssignal an die übergeordnete Steuerung an.
(Ausgangssignal = » schwarz <= 100 mA«).
Stellen Sie die Schaltpunkte des Lichtleitergerätes ein.
1. Schaltpunkt ohne Medium im Schlauch
2. Schaltpunkt mit Medium im Schlauch
Stellen Sie die Ausgangsfunktion des Lichtleitergerätes
(hell- /dunkelschaltend) ein.
Thermoelement
Technische Änderungen ohne Vorankündigung vorbehalten
Betriebsanleitung mzr-6355, mzr-7255
23
