HNP Mikrosysteme mzr-6355 Betriebsanleitung Seite 64

9 Software »Motion Manager« (Option)
Die Abfrage, die mcl-Datei in den »Motion-Controller« zu übertragen, ist mit
der Schaltfläche »Ja« zu beantworten.

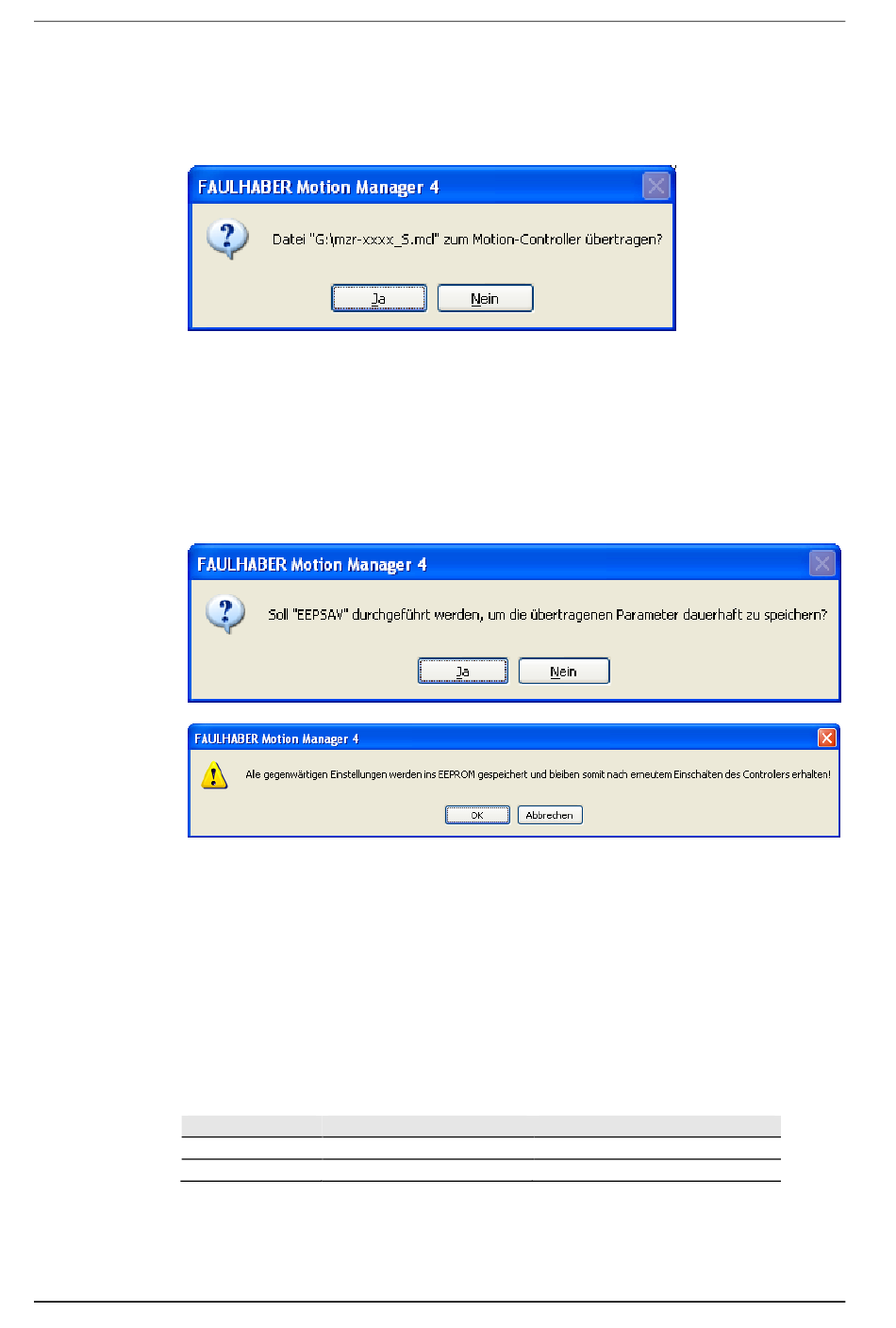

Bild 33 Bestätigung der Übertragung
Um die Daten für die Konfiguration und den Programmablauf im EEPROM zu
speichern ist das Dialogfenster (siehe Bild 34) mit »Ja« zu bestätigen. Dabei
wird das Programm resident in den Speicher geschrieben und steht nach
Abschalten und erneutem Einschalten wieder zur Verfügung.
Bild 34 Bestätigung zur Speicherung
Zum optionalen Lieferumfang gehören zusammen mit dem Motion Manager
die mcl-Beispielprogrammen (siehe Tabelle 25). Bei der Auslieferung ist die
Pumpe mit dem Standardprogramm programmiert. Zusätzlich ist ein
Beispielprogramm für die diskrete Dosierung vorhanden, das über einen
externen Schalter gestartet werden kann.
Pumpentyp
mzr-6355
mzr-7255
Tabelle 25 Übersicht mcl-Beispielprogramme
62
Standardprogramm
mzr-S05_6355.mcl
mzr-S05_7255.mcl
Technische Änderungen ohne Vorankündigung vorbehalten
Betriebsanleitung mzr-6355, mzr-7255
Beispielprogramm zur Dosierung
dosierung_6355_e3_S.mcl
dosierung_7255_e3_S.mcl
Ausgabe: März 2019
