6.1 Überprüfung vor Erstaufbau
Führen Sie zuerst eine Sichtkontrolle an der gelieferten Pumpe auf
Transportschäden durch (siehe Kapitel 3.2).
Prüfen Sie dann nachfolgenden Gesichtspunkten, ob der richtige Pumpentyp
verfügbar ist:
− Korrosionsverhalten des Mediums
− Medienviskosität
− Pumpleistung (Volumenstrom, Dosiermenge, Druck)
− Temperaturbereich
Sollten Differenzen zwischen der in Ihrem System benötigten, und der von uns
!
gelieferten Pumpenausführung festgestellt werden, setzen Sie sich bitte mit
uns in Verbindung. Nehmen Sie die Pumpe in diesem Fall nicht ohne
Rückfrage in Betrieb.
6.2

Befestigung der Mikrozahnringpumpe

Die Befestigung der Mikrozahnringpumpe erfolgt über das Halteblech mit vier
M4 Schrauben. Die optimale Lage zur Befestigung der Mikrozahnringpumpe ist
horizontal mit dem Fluidauslass (D) nach oben, damit Luftblasen noch oben
entweichen können. Bei vertikaler Montage sollte der Antrieb unter dem
Pumpenkopf montiert sein, um den Pumpenkopf besser zu befüllen und
vollständig entlüften zu können. Es muss aber darauf geachtet werden, dass
kein Medium auf oder in den Motor laufen kann.
Auslieferungszustand:
Fluid-
einlass (S)

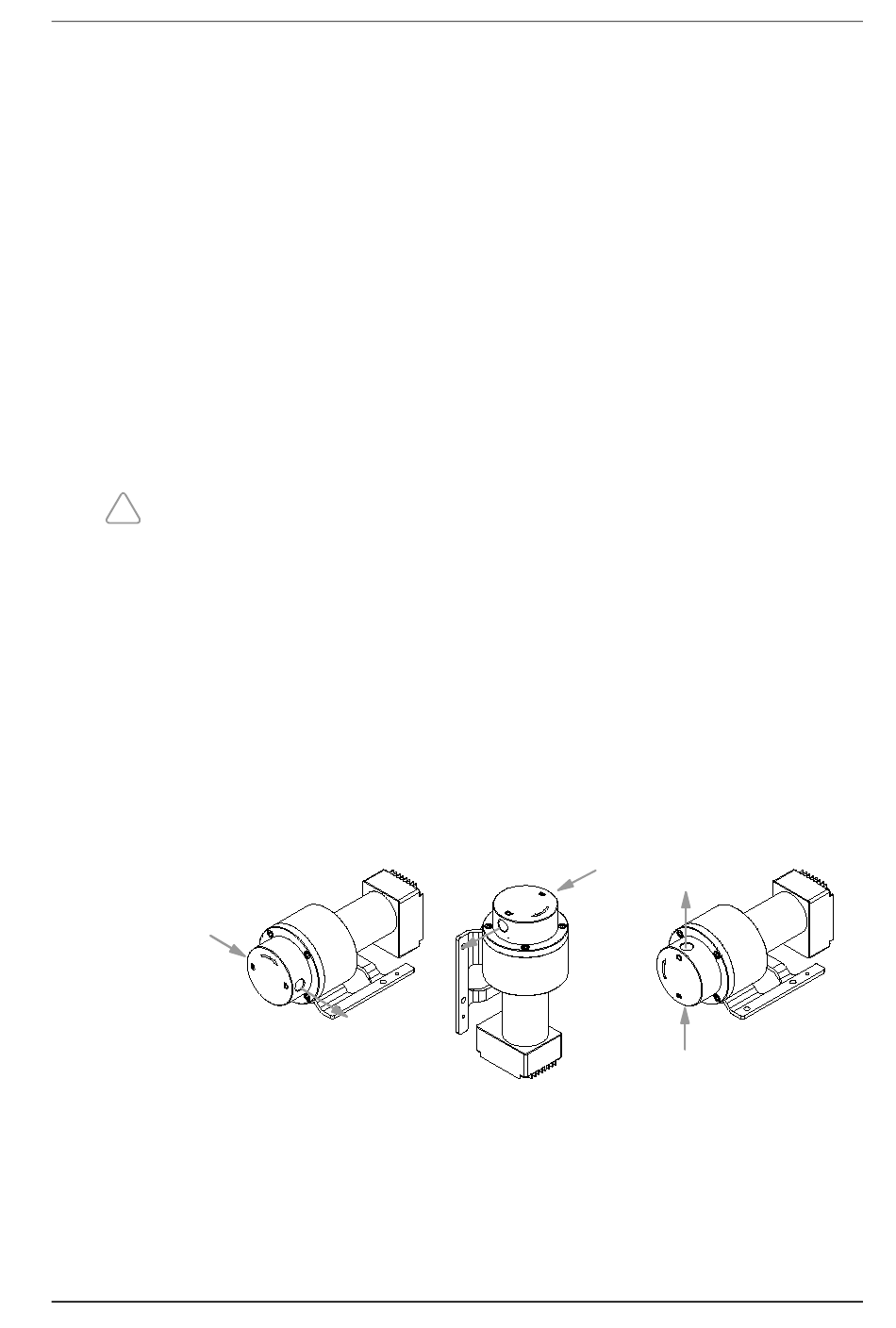

Bild 10 Einbaulagen der Mikrozahnringpumpe
Ausgabe: März 2019
vertikale Montage:
Fluid-
auslass (D)
Fluid-
auslass (D)
Technische Änderungen ohne Vorankündigung vorbehalten
Betriebsanleitung mzr-6355, mzr-7255
optimale Einbaulage:
Fluid-
Fluid-
einlass (S)
auslass (D)
Fluid-
einlass (S)
