6 Aufbau / Installation
Potentiometer

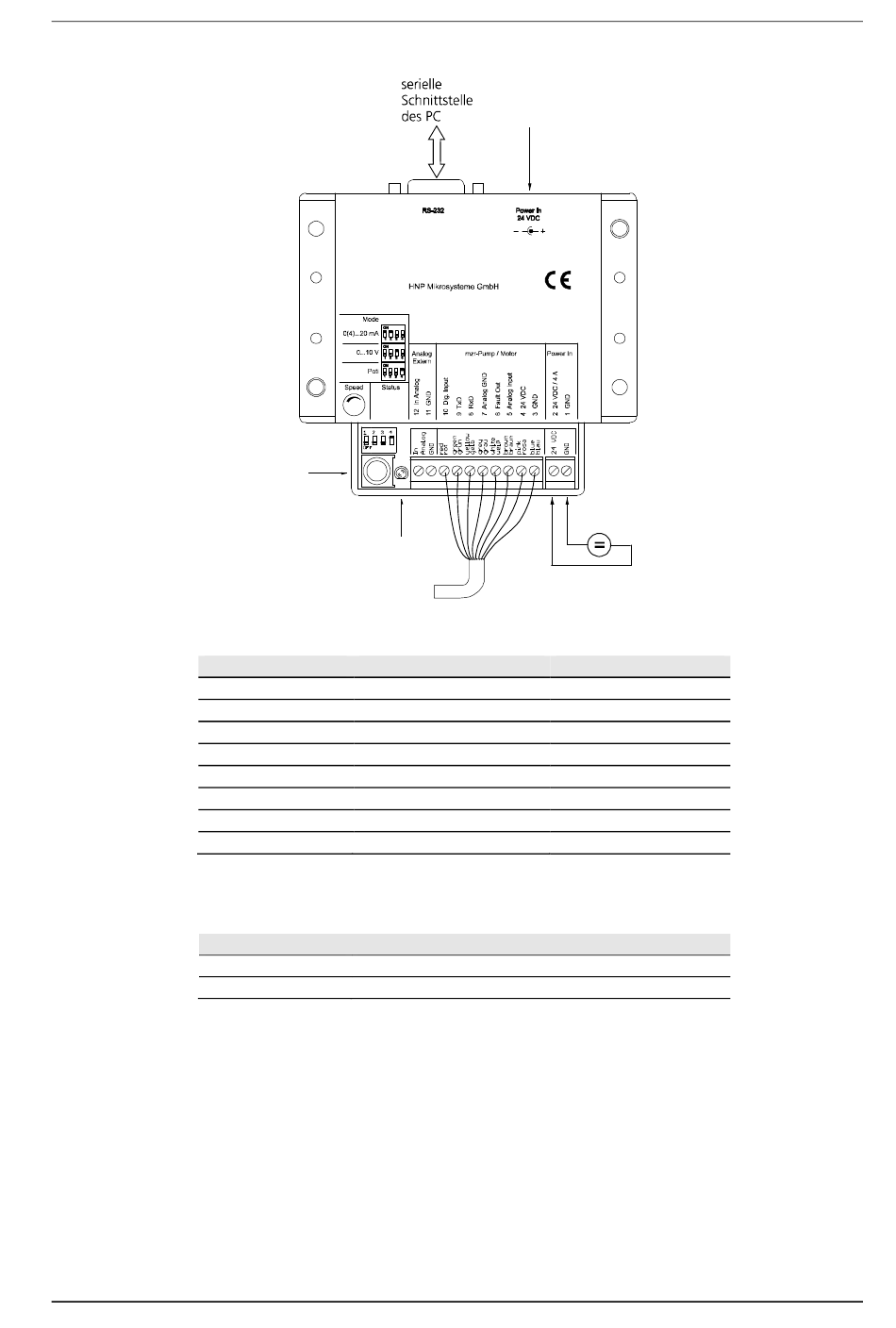

Bild 23 Elektrischer Anschluss der Mikrozahnringpumpe
Litze
blau
rosa
braun
weiß
grau
gelb
grün
rot
Tabelle 19 Anschlussbelegung Antrieb und Terminal Box S-G05
Anzeige Status LED
grün
rot
Tabelle 20 LED zur Anzeige des Betriebszustands
Die Drehzahlstellung beim Betrieb der Mikrozahnringpumpe lässt sich über die
Funktionen aus Kapitel 6.6 realisieren. Der Anschluss eines externen
Potentiometers lässt sich nicht einfach realisieren.
Ausgabe: März 2019
Terminal Box S-G05
Ready: green
0
Fault: red
Status LED
Kabel des Antriebes
Bedeutung
Masse
Spannungsversorgung
Analoger Eingang
Fehlerausgang
Masse analoger Eingang
Empfang RS-232 Schnittstelle
Senden RS-232 Schnittstelle
Digitaler Eingang
Bedeutung
Spannungsversorgung am Controller aktiv, kein Fehler
Motorfehler (Strombegrenzung bzw. Pumpe blockiert)
Technische Änderungen ohne Vorankündigung vorbehalten
Betriebsanleitung mzr-6355, mzr-7255
alternativer
Spannungs-
anschluss
24 V DC
über Hohlstecker
– +
externe Gleichspannung
24 V DC
Terminal Box
GND
24VDC
Analog Input
Fehler Out
Analog GND
RxD
TxD
Dig.Input
