6 Aufbau / Installation
serielle
Schnittstelle
des PC

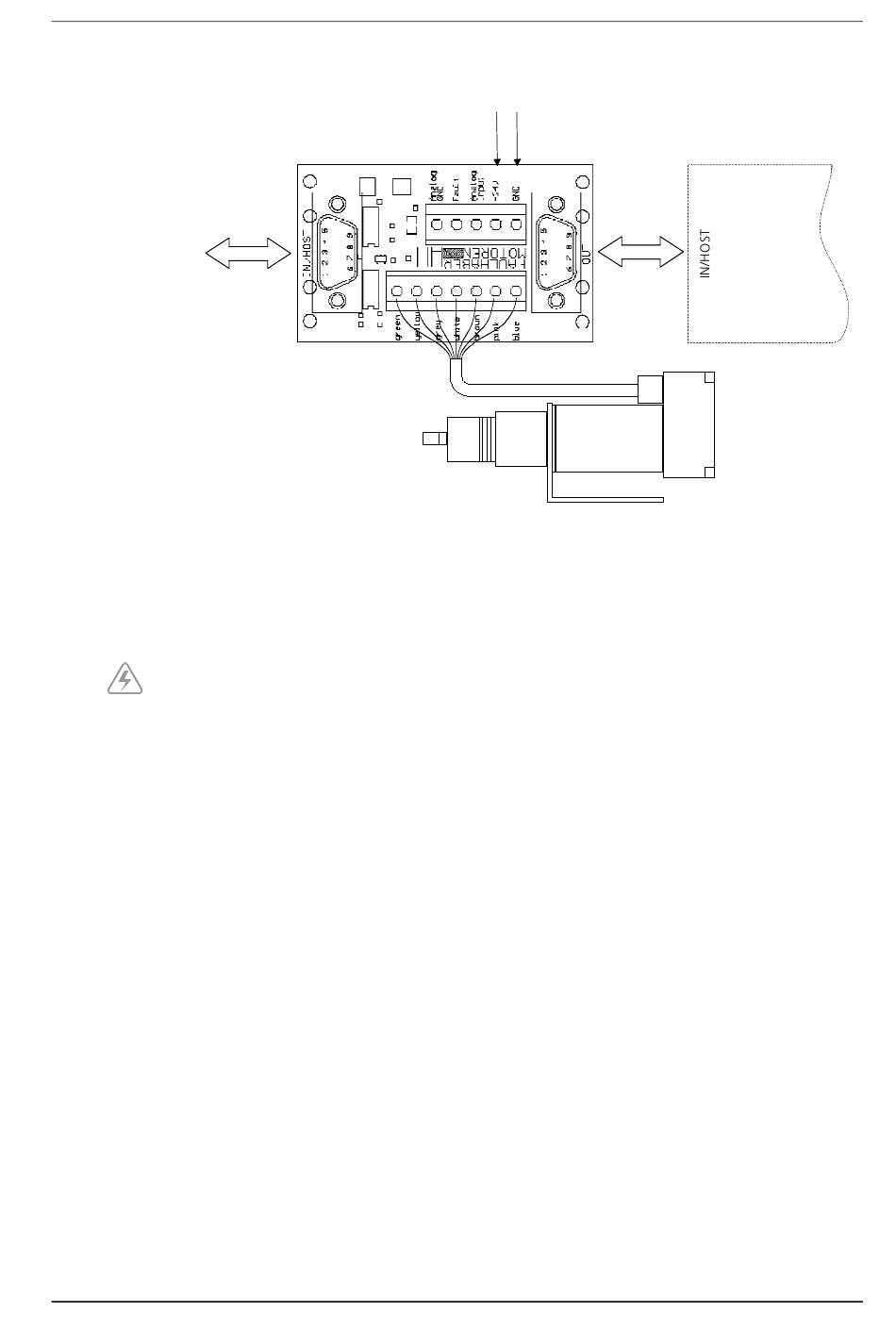

Bild 21 Anschluss mehrerer Mikrozahnringpumpen mit Multiplexerplatinen an einen PC
4.
Achten Sie beim Anschluss der Gleichspannung auf die richtige Polarität, da
ansonsten die Elektronik zerstört wird.
5.
6.
Ausgabe: März 2019
Multiplexerplatine 1
Pumpe 1
Verbinden Sie jede einzelne Multiplexerplatinen mit einer Gleichspannung
von 24 V. Achten Sie auf die korrekte Polung (»+24V« = »+«;
»GND« = »-«).
Stellen Sie die Medienversorgung der Pumpe sicher um einen Trockenlauf
zu verhindern.
Installieren Sie nun das mitgelieferte Programm »Motion Manager« von
der mitgelieferten CD.
Technische Änderungen ohne Vorankündigung vorbehalten
Betriebsanleitung mzr-6355, mzr-7255
externe Gleichspannung
24 V DC / 5 A
+ –
serielle
Schnittstelle
zu weiteren
Pumpen
Multiplexerplatine 2,...
