HNP Mikrosysteme mzr-S05E Betriebsanleitung

Pumpensteuerungsmodul
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

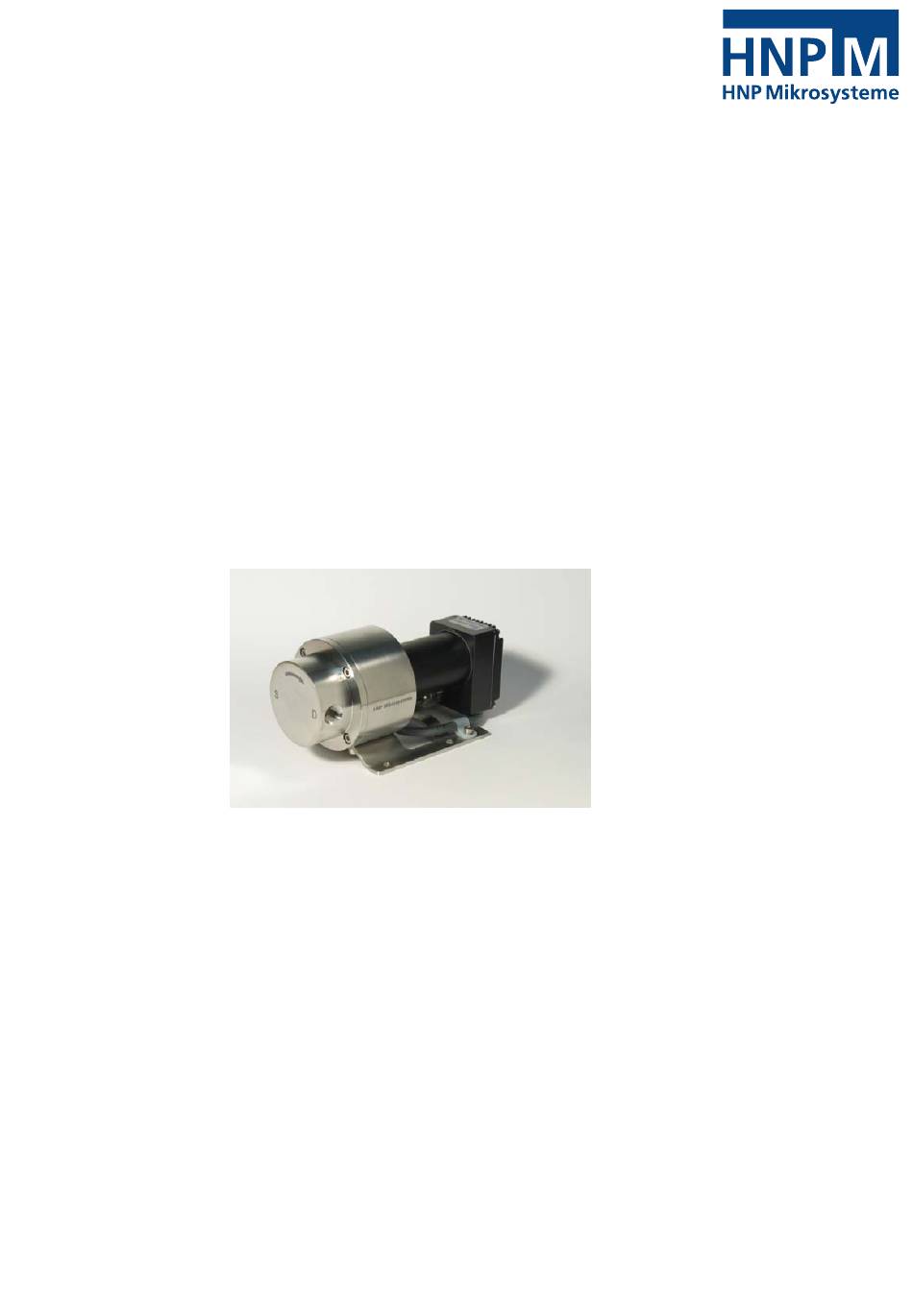

Betriebsanleitung für Pumpensteuerungsmodul
mzr-S05E mit mzr-6355, mzr-7255
HNP Mikrosysteme GmbH
Bleicherufer 25
D-19053 Schwerin
Telefon: 0385/52190-301
Telefax:
E-mail: info@hnp-mikrosysteme.de
http://www.hnp-mikrosysteme.de
Ausgabe: Dezember 2014
0385/52190-333

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für HNP Mikrosysteme mzr-S05E

Inhaltszusammenfassung für HNP Mikrosysteme mzr-S05E

  • Seite 1 Betriebsanleitung für Pumpensteuerungsmodul mzr-S05E mit mzr-6355, mzr-7255 HNP Mikrosysteme GmbH Bleicherufer 25 D-19053 Schwerin Telefon: 0385/52190-301 Telefax: 0385/52190-333 E-mail: info@hnp-mikrosysteme.de http://www.hnp-mikrosysteme.de Ausgabe: Dezember 2014...
  • Seite 2 HNP Mikrosysteme GmbH Bleicherufer 25 D-19053 Schwerin Alle Rechte, auch die der Übersetzung, vorbehalten. Ohne vorherige ausdrückliche schriftliche Genehmigung der HNP Mikrosysteme GmbH darf kein Abschnitt dieser Betriebsanleitung vervielfältigt, reproduziert oder verarbeitet werden. Diese Bedienungsanleitung wurde mit Sorgfalt erstellt. HNP Mikrosysteme übernimmt jedoch für eventuelle Irrtümer in dieser Bedienungsanleitung und...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 Inhalt Allgemeine Information Verwendungszweck Angaben über das Erzeugnis Technische Daten der Mikrozahnringpumpen Abmessungen und Pumpenkennlinien mzr-6355 Abmessungen und Pumpenkennlinien mzr-7255 Technische Daten des Faulhaber Antriebes Technische Daten des Steuerungsmoduls mzr-S05 E / mzr-S05 EN...
  • Seite 4 Inhalt Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 Allgemeine Hinweise zur Montage der Fluidanschlüsse und Schläuche Montage der Fluidanschlüsse mzr-7255 Filtereinsatz und Auswahl Inbetriebnahme / Außerbetriebnahme Fertigmachen zum Betrieb Inbetriebnahme der Mikrozahnringpumpe Spülvorgang nach der Benutzung Außerbetriebnahme 8.4.1 Konservierung 8.4.2 Ausbau aus dem System Maßnahmen zur Problembehebung...
  • Seite 5 Inhalt Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 Erklärung über die Medienberührung von Mikrozahnringpumpe und Komponenten Anhang 22.1 Bedienungsanleitung für die LCD-Drehzahlanzeige des Steuerungsmoduls mzr-S05 / mzr-S05 E / mzr-S05 EN Ausgabe: Dezember 2014 Technische Änderungen ohne Vorankündigung vorbehalten...

  • Seite 7: Allgemeine Information

    Zweck. Bei Anwendung der Produkte sind die gültigen technischen Normen und Richtlinien zu beachten. Sollten Sie weitere, über diese Betriebsanleitung hinausgehende Informationen benötigen, setzen Sie sich bitte mit HNP Mikrosysteme in Verbindung. Ausgabe: Dezember 2014 Technische Änderungen ohne Vorankündigung vorbehalten...

  • Seite 8: Angaben Über Das Erzeugnis

    Die vorliegende Betriebsanleitung gilt für die Mikrozahnringpumpe des Typs mzr-7255 ab Baujahr 2006 und mzr-6355 ab Baujahr 2009, hergestellt von der HNP Mikrosysteme GmbH, Bleicherufer 25, 19053 Schwerin, Deutschland. Auf dem Deckblatt der Betriebsanleitung ist der Ausgabestand zu ersehen. Technische Änderungen ohne Vorankündigung vorbehalten...

  • Seite 9: Technische Daten Der Mikrozahnringpumpen

    1 Allgemeine Information Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 Technische Daten der Mikrozahnringpumpen mzr-6355 mzr-7255 Konstruktive Merkmale Verdrängungsvolumen [μl] Abmessungen [mm] L x B x H 146 x 70 x 72 146 x 70 x 72 Gewicht [g] 1650 1650 Leervolumen [μl] ...
  • Seite 10 1 Allgemeine Information Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 Sollte einer oder mehrere, der in der Tabelle beschriebenen Parameter Achtung überschritten sein, fragen Sie den Hersteller, ob diese Betriebsbedingungen freigegeben werden können. Andernfalls muss eine Modifizierung der Pumpe auf den vorliegenden Anwendungsfall durchgeführt werden, da sonst die Pumpe oder das System, in das die Pumpe integriert ist, beschädigt oder...

  • Seite 11: Abmessungen Und Pumpenkennlinien Mzr-6355

    1 Allgemeine Information Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 Abmessungen und Pumpenkennlinien mzr-6355 Bild 1 Abmessungen Mikrozahnringpumpe mzr-6355 mit seitlichen Fluidanschlüssen 1/8" NPT Medium Wasser Medium Methanol Medium Methanol Medium Wasser Viskosität 0,58 mPas Viskosität 1 mPas Drehzahl n [U/min] Drehzahl n [U/min]...

  • Seite 12: Abmessungen Und Pumpenkennlinien Mzr-7255

    1 Allgemeine Information Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 Abmessungen und Pumpenkennlinien mzr-7255 Bild 3 Abmessungen Mikrozahnringpumpe mzr-7255 mit seitlichen Fluidanschlüssen 1/8" NPT Medium Wasser Medium Methanol mzr 7255 Medium Wasser Medium Methanol Viskosität 1 mPas Viskosität 0,58 mPas Drehzahl n [U/min]...

  • Seite 13: Technische Daten Des Faulhaber Antriebes

    1 Allgemeine Information Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 Technische Daten des Faulhaber Antriebes Die Mikrozahnringpumpen besitzen als Antrieb einen elektronisch kommutierten, bürstenlosen Motor mit integrierter Steuerung. Die Steuerung enthält einen 16-Bit Mikrocontroller und die Leistungselektronik. Über die Steuerung kann sowohl die Drehzahl als auch die Position des Motors geregelt werden.
  • Seite 14 1 Allgemeine Information Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 Litze Bedeutung blau rosa +24 V braun Analog Eingang weiß Fehlerausgang grau Analog GND gelb RS-232 RXD grün RS-232 TXD digitaler Eingang Tabelle 3 Anschlussbelegung des Antriebes Stromparameter mzr-6355 mzr-7255 Spitzenstrom LPC [mA]...

  • Seite 15: Technische Daten Des Steuerungsmoduls Mzr-S05 E / Mzr-S05 En

    1 Allgemeine Information Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 Technische Daten des Steuerungsmoduls mzr-S05 E / mzr-S05 EN Die Steuerungsmodule mzr-S05 E / mzr-S05 EN unterscheiden sich nach Art der Integration des Antriebsmotors und des analogen Drehzahleingangssignals. Bild 5 Abmessungen Steuerungsgehäuse mzr-S05 E...

  • Seite 16: Sicherheitshinweise

    2 Sicherheitshinweise Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 Sicherheitshinweise Es sind nicht nur die unter diesem Hauptpunkt Sicherheitshinweise aufgeführten, allgemeinen Hinweise zu beachten, sondern auch die unter den anderen Hauptpunkten eingeführten, speziellen Sicherheitshinweise. Kennzeichnung von Hinweisen in der Betriebsanleitung Die in dieser Betriebsanleitung enthaltenen Sicherheitshinweise, die bei Nichtbeachtung Gefährdung für Personen hervorrufen können, sind...

  • Seite 17: Sicherheitshinweise Für Den Betreiber

    Vor der Inbetriebnahme sind die im Kapitel 8 aufgeführten Punkte zu beachten. Demontieren Sie die Mikrozahnringpumpe im Fehlerfall nicht, sondern setzen Achtung Sie sich mit einem Servicemitarbeiter von HNP Mikrosysteme in Verbindung, der Ihnen weiterhelfen wird. Eigenmächtiger Umbau und Ersatzteilherstellung Umbau oder Veränderungen der Mikrozahnringpumpe sind nur nach...

  • Seite 18: Unzulässige Betriebsweisen

    2 Sicherheitshinweise Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 autorisiertes Zubehör dienen der Sicherheit. Die Verwendung anderer Teile hebt die Haftung für die daraus entstehenden Folgen auf. Unzulässige Betriebsweisen Die Betriebssicherheit der gelieferten Mikrozahnringpumpe ist nur bei bestimmungsgemäßer Verwendung entsprechend Kapitel 1 der Betriebsanleitung gewährleistet.

  • Seite 19: Transport Und Zwischenlagerung

    Auslieferung in einwandfreiem Zustand befindet. Nach Erhalt der Ware müssen die Pumpen unverzüglich auf Transportschäden kontrolliert werden. Werden Beschädigungen festgestellt, ist dies dem verantwortlichen Spediteur, dem Vertragshändler oder HNP Mikrosysteme als Hersteller zu melden. Zwischenlagern Bei Einlagerung der Pumpe sind folgende Punkte zu beachten: ...

  • Seite 20: Beschreibung Der Mikrozahnringpumpe

    4 Beschreibung der Mikrozahnringpumpe Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 Beschreibung der Mikrozahnringpumpe Prinzip der Mikrozahnringpumpe Mikrozahnringpumpen sind Verdrängerpumpen und besitzen einen außenverzahnten Innenrotor sowie einen innenverzahnten Außenrotor, die exzentrisch zueinander gelagert sind (siehe Bild 6). Beide Rotoren befinden sich mit ihrer zykloidenförmigen Verzahnung im kämmenden Eingriff und bilden während der Rotation zu jedem Zeitpunkt ein System von mehreren...
  • Seite 21 4 Beschreibung der Mikrozahnringpumpe Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 Beispiel: Die Pumpe mzr-7255 fördert mit ihrem Verdrängungsvolumen von 48 μl bei 3000 U/min und einem volumetrischen Wirkungsgrad von 100 % nach obiger Formel einen Volumenstrom von 144 ml/min. Tabelle 9 zeigt den sich ergebenden theoretischen Volumenstrom in Abhängigkeit von der...

  • Seite 22: Aufbau

    4 Beschreibung der Mikrozahnringpumpe Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 Aufbau Die Mikrozahnringpumpe besteht aus dem Mikrozahnringpumpenkopf, der Magnetkupplung, dem Antrieb und einem Halteblech (siehe Bild 8). Fluid- einlass (S) integrierter Motion Controller Kabelverschraubung Antrieb Halteblech Fluid- auslass (D) Magnetkupplung Mikrozahnringpumpenkopf...

  • Seite 23: Werkstoffe

    4 Beschreibung der Mikrozahnringpumpe Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 Werkstoffe Die Mikrozahnringpumpen mzr-6355 und mzr-7255 sind in vier unterschiedlichen Werkstoffkombinationen lieferbar, die in Tabelle 10 und Tabelle 11 aufgelistet sind. Medienberührte Teile mzr-6355-cy / mzr-7255-cy mzr-6355-cs / mzr-7255-cs Rotoren teilstabilisiertes ZrO...

  • Seite 24: Fluidanschlüsse

    4 Beschreibung der Mikrozahnringpumpe Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 Fluidanschlüsse mzr-7255 Fluidanschlüsse 1/8" NPT Innengewinde, seitlich Tabelle 12 Fluidanschlüsse Der Sauganschluss ist mit dem Buchstaben »S« gekennzeichnet, der Druckanschluss mit dem Buchstaben »D«. Ein Pfeil auf der Stirnseite der Pumpe zeigt die zugehörige Drehrichtung der Welle an.

  • Seite 25: Optionale Ergänzungsmodule

    5 Optionale Ergänzungsmodule Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 Optionale Ergänzungsmodule Die Funktionalität der Mikrozahnringpumpe der hermetisch inerten Baureihe kann durch verschiedene Ergänzungsmodule erweitert werden. Die Module tragen den erhöhten Anforderungen spezieller Anwendungen Rechnung, die durch die standardmäßige Ausführung der Pumpe nicht abgedeckt werden können.

  • Seite 26: Trockenlaufschutz

    5 Optionale Ergänzungsmodule Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 Trockenlaufschutz Der Trockenlaufschutz für die Mikrozahnringpumpen dient der Detektierung von Luftblasen und bei Unterbrechung der Medienversorgung im Saugschlauch dem Schutz der Mikrozahnringpumpen vor Trockenlauf. Die Detektion von Luftblasen erfolgt optisch mit einem Lichtleiter (Sender) und Fotosensor (Empfänger).
  • Seite 27 5 Optionale Ergänzungsmodule Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 3. Klemmen Sie den transparenten saugseitigen Schlauch der Mikrozahnringpumpe in den Aufnahmeblock ein. Knicken Sie den Schlauch nicht und achten Sie auf die Führung des Schlauches in der vorbereiteten Schlauchführung! 4. Schließen Sie die Spannungsversorgung mit 24 V DC an. Achten Sie auf die korrekte Polung.

  • Seite 28: Steuerungsmodul Mzr-S05 E / Mzr-S05 En

    6 Steuerungsmodul mzr-S05 E / mzr-S05 EN Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 Steuerungsmodul mzr-S05 E / mzr-S05 EN Beschreibung des Steuerungsmoduls Mit dem Steuerungsmodul wird dem Anwender im Labor- und Versuchsbereich eine einfache und zugleich vielseitig einsetzbare Dosiereinheit zur präzisen Förderung und Dosierung im Niedrigmengenbereich zur Verfügung gestellt.
  • Seite 29 6 Steuerungsmodul mzr-S05 E / mzr-S05 EN Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 umgeschaltet werden. Zum Anschluss eines PC ist eine RS-232 Schnittstelle vorhanden. Einstellung Anzeige Drehzahlvorgabe intern-extern RS-232 Schnittstelle Drehzahlsignal extern 24 V Versorgung Bild 11 Ansicht Rückseite Ausgabe: Dezember 2014...

  • Seite 30: Betriebsarten Des Steuerungsmoduls

    6 Steuerungsmodul mzr-S05 E / mzr-S05 EN Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 Betriebsarten des Steuerungsmoduls Das Steuerungsmodul lässt sich wahlweise über das eingebaute Potentiometer, eine externe Analogspannung 0 – 10 V, eine externes Normsignal 4 – 20 mA oder über serielle Schnittstelle von einem PC aus ansteuern.
  • Seite 31 6 Steuerungsmodul mzr-S05 E / mzr-S05 EN Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 Betrieb mit einem PC über serielle Schnittstelle Diese Betriebsart bietet die umfassendsten Steuerungsmöglichkeiten. Mit der Mikrozahnringpumpe lassen sich damit sowohl kontinuierliche wie auch diskrete Dosierungsaufgaben lösen. Für den Betrieb muss zunächst die mitgelieferte Software »mzr-Pumpensteuerung«...

  • Seite 32: Anschluss- Und Bedienungselemente Im Detail

    6 Steuerungsmodul mzr-S05 E / mzr-S05 EN Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 Anschluss- und Bedienungselemente im Detail Element Funktion 24 V DC Buchse (nach DIN 45323) auf der Rückseite des Steuerungs- moduls zum Anschluss des mitgelieferten externen Schalt- netzteils. Die Versorgungsspannung beträgt 24 V = (Gleichspannung).

  • Seite 33: Funktion

    6 Steuerungsmodul mzr-S05 E / mzr-S05 EN Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 Element Funktion Analog IN 5-polige Buchse auf der Rückseite des Steuerungsmoduls zum (4 – 20 mA) Anlegen der Steuerspannung (4 – 20 mA) für die externe Einstellung der Drehzahl und Beschaltung des Einganges 3 der Motorsteuerung mit einem externen Kontakt (Schließer).

  • Seite 34: Aufbau / Installation

    7 Aufbau / Installation Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 Aufbau / Installation Überprüfung vor Erstaufbau Führen Sie zuerst eine Sichtkontrolle an der gelieferten Pumpe auf Transportschäden durch (siehe Kapitel 3.2). Prüfen Sie dann nach folgenden Gesichtspunkten, ob der richtige Pumpentyp verfügbar ist:...

  • Seite 35: Allgemeine Hinweise Zur Montage Der Fluidanschlüsse Und Schläuche

    Strömungsrichtung einzuhalten. Wollen Sie die Pumpe im reversierenden Betrieb einsetzen, nehmen Sie bitte Kontakt zu einem Applikationsberater von HNP Mikrosysteme auf, da dies nicht in jedem Anwendungsfall möglich ist. Zum Schutz gegen Verschmutzungen befinden sich bei der Auslieferung des Mikrozahnringpumpenkopfes in den Fluidanschlüssen Verschlussschrauben.
  • Seite 36 7 Aufbau / Installation Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 Seitliche Verschraubung 1/8" NPT Bild 13 Verschraubung 1/8" NPT, Edelstahl 1. Gewinde der Einschraubverschraubung mit 2-3 Lagen Teflonband umwickeln und in das NPT-Gewinde schrauben. Zunächst handfest, dann mit einem Schraubenschlüssel ½ - ¾ Umdrehung anziehen.
  • Seite 37 7 Aufbau / Installation Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 2. Schlauch rechtwinklig abschneiden. Dazu vorzugsweise einen Schlauchschneider verwenden. Wenn Metallrohre zum Einsatz kommen, müssen die Rohre nach der spanenden Bearbeitung sorgfältig von allem anhaftenden Schmutz gereinigt und gründlich gespült werden. Der kleinste Span im Fluidkreislauf kann zum Ausfall der Mikrozahnringpumpe führen.

  • Seite 38: Filtereinsatz Und Auswahl

    Mediums. Falls bei erhöhten Medienviskositäten kein geeigneter Filter erhältlich ist, ist die Wahl eines gröberen Filters möglich. Dies sollte in Absprache mit HNP Mikrosysteme erfolgen. Dabei gilt immer: Ein grober Filter ist immer noch besser als gar kein Filter. Eine weitere Möglichkeit ist der Einsatz von vorgefilterten Medien.

  • Seite 39: Inbetriebnahme / Außerbetriebnahme

    8 Inbetriebnahme / Außerbetriebnahme Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 Inbetriebnahme / Außerbetriebnahme Fertigmachen zum Betrieb Nach dem vollständigen fluidischen Aufbau sind der Betriebsstatus der Mikrozahnringpumpe und die Peripherie nochmals anhand folgender Fragen zu überprüfen.  Sind Saug und Druckseite richtig angeschlossen? ...
  • Seite 40 8 Inbetriebnahme / Außerbetriebnahme Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 Spülzyklus Auswahl Spülflüssigkeit (SF) Ist SF nein geeig- siehe Tabelle 18 Auswahl Spülflüssigkeit net? Ist Pumpe nein beständig siehe Tabelle 19 Beständigkeit der Dichtungswerkstoffe siehe Tabelle 18 Auswahl Spülflüssigkeit Pumpe spülen Pumpe entleeren Spülzyklus...
  • Seite 41 8 Inbetriebnahme / Außerbetriebnahme Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 Mediengruppe Spüldauer [min] Mögliches Spülmedium Öle, Fette, Weichmacher 15-20 Isopropanol, Ethanol, Aceton, Waschbenzin Lösungsmittel (polare + unpolare) 5-10 Isopropanol, Ethanol Andere organische Medien 10-15 Isopropanol, Ethanol Kälte- und Kühlmittel 15-20 Isopropanol, Ethanol Neutrale wässrige Lösungen...

  • Seite 42: Außerbetriebnahme

    8 Inbetriebnahme / Außerbetriebnahme Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 Außerbetriebnahme Bei der Außerbetriebnahme der Pumpe sind folgende Schritte zu beachten:  Spülen Sie die Pumpe mit einer partikelfreien, gefilterten Spülflüssigkeit (Lösungsmittel) (vergleiche Kapitel 8.3).  Reduzieren Sie nach dem Spülvorgang die Drehzahl der Pumpe auf 0 U/min.
  • Seite 43 8 Inbetriebnahme / Außerbetriebnahme Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 Versuchs- /Betriebsende Spülzyklus Pumpe entleeren Auswahl Spülflüssigkeit (SF) Muss die Ist SF nein Pumpe nein siehe Tabelle 18 geeig- gespült net? werden? Spülzyklus Ist Pumpe nein siehe Tabelle 19 beständig Förderung von...

  • Seite 44: 8.4.1 Konservierung

    8 Inbetriebnahme / Außerbetriebnahme Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 8.4.1 Konservierung Wird die Mikrozahnringpumpe in unregelmäßigen Zeitabständen betrieben oder aus anderen Gründen für längere Zeit außer Betrieb genommen, so muss die Pumpe nach Benutzung und Reinigung (vergleiche Kapitel 8.3) einer konservierenden Behandlung mit einem geeigneten Konservierungsmedium unterzogen werden.

  • Seite 45: 8.4.2 Ausbau Aus Dem System

    8 Inbetriebnahme / Außerbetriebnahme Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 Medien Isopropanol Lösungsmittel für organische Verbindungen, kosmetische Zwecke, ätherische Öle, Wachse und Ester, Frostschutzmittel, Desinfektionsmittel Aceton Lösungsmittel für viele organische Verbindungen, unbegrenzt löslich in Wasser, löst natürliche und synthetische Harze, Fette, Öle, gebräuchliche Weichmacher Ethanol Lösungsmittel für organische Verbindungen, Fette, Öle und...

  • Seite 46: Maßnahmen Zur Problembehebung

    8 Inbetriebnahme / Außerbetriebnahme Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 Maßnahmen zur Problembehebung Sollte die Pumpe einmal stehen bleiben oder nicht anlaufen, gehen Sie bitte wie folgt vor:  Versuchen Sie, die Mikrozahnringpumpe durch abwechselndes Vor- und Zurückdrehen mit Hilfe des Potentiometers, des analogen Sollwertes oder des Steuerungsprogramms freizubekommen.

  • Seite 47: Software »Mzr-Pumpensteuerung

    Installationsdatei in Deutsch und Englisch zur Verfügung. Das Programm »mzr-Pumpensteuerung« befindet sich nach erfolgter Installation im Startmenü unter »Programme - HNP Mikrosysteme«. Nach dem Programmstart ist zunächst der anzusteuernde Pumpentyp »mzr−6355 bzw. mzr−7255« sowie die Encoderauflösung und Getriebeuntersetzung einzustellen.
  • Seite 48 9 Software »mzr-Pumpensteuerung« Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 Menge Sollwert Förderung Sollwert   Kalibrierf aktor Menge Istwert Förderung Istwert In der Praxis hat der Kalibrierfaktor aufgrund der hohen Genauigkeit des Pumpsystems einen Wert knapp über 1. Bild 17 Eingabefenster in der Betriebsart Dosierung Bild 18 Eingabefenster in der Betriebsart Förderung...

  • Seite 49: Software »Motion Manager

    10 Software »Motion Manager« Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 Software »Motion Manager« Das Programm »Motion Manager« vereinfacht die Bedienung und Konfiguration des Antriebes wesentlich und bietet zudem eine grafische Analysemöglichkeit der Betriebsdaten. Es wird auf der CD in der Betriebsanleitung ausgeliefert. Für die Installation benötigen Sie einen PC mit ®...

  • Seite 50: Beschreibung

    10 Software »Motion Manager« Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 Bild 19 Programm Motion Manager für den Direktbetrieb der Mikrozahnringpumpe Die Eingabe der Befehle erfolgt im Feld »Kommando eingeben:«. Mit der Schaltfläche »Senden« wird der Befehl zum Antrieb gesendet und ausgeführt (siehe Bild 19).

  • Seite 51: Programmierung Der Steuerung

    10 Software »Motion Manager« Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 Beispiel für diskrete Dosierung Befehl Beschreibung SOR0 Betriebsmodus RS-232: Position über Schnittstelle RS-232 einstellen LR10000 relative Position von 10000 in die Steuerung laden 10000 = 10 Umdrehungen ( Hinweis: 1000 Schritte = 1 Umdrehung)

  • Seite 52: Übertragung Einer Mcl-Datei An Den Antrieb

    10 Software »Motion Manager« Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 10.3 Übertragung einer mcl-Datei an den Antrieb Bestehende mcl-Dateien können über Datei – Öffnen in das Datei-Editor- Fenster geladen werden. Bild 20 Menü Datei – Öffnen Über das Dateiauswahlfenster kann die benötigte mcl-Datei ausgewählt und aufgerufen werden.
  • Seite 53 10 Software »Motion Manager« Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 Bild 21 Übertragung der mcl-Datei als Parameterdatei Die Abfrage, die mcl-Datei in den »Motion-Controller« zu übertragen, ist mit der Schaltfläche »Ja« zu beantworten. Um die Daten für die Konfiguration und den Programmablauf im EEPROM zu speichern ist das Dialogfenster (siehe Bild 22) mit »Ja«...
  • Seite 54 10 Software »Motion Manager« Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 Zusammen mit dem Motion Manager wird eine Diskette mit mcl-Beispiel- programmen ausgeliefert (siehe Tabelle 21). Bei der Auslieferung ist die Pumpe mit dem Standardprogramm programmiert. Zusätzlich ist ein Beispielprogramm für die diskrete Dosierung vorhanden, das über einen externen Schalter gestartet werden kann.

  • Seite 55: Anzeigeprogrammierung

    11 Anzeigeprogrammierung Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 Anzeigeprogrammierung Die Anzeige des Steuerungsgehäuses dient als Tachometer und als Betriebsstundenzähler. Durch die Programmierreihenfolge: 1. Eingabe der physikalischen Einheit des Tachometers 2. Auswahl der Genauigkeit 3. Einstellung der Impulskonstante des Sensors und 4. gegebenenfalls Programmierung eines entsprechenden Skalierungsfaktors können sie die Anzeige an Ihre Förderaufgabe anpassen.
  • Seite 56 11 Anzeigeprogrammierung Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 Innerhalb eines jeden Menüpunktes können Sie wie folgt Änderungen vornehmen. 1. Taste » R « drücken: Der zu ändernde Parameter wird aktiviert, d.h. er beginnt zu blinken. 2. Taste » ^ « drücken, ggf. mehrmals: Einstellen des gewünschten Parameters.

  • Seite 57: Fluidikzubehör

    Komponenten liegen umfangreiche Erfahrungen vor. Gerne beraten wir Sie bei der Auswahl von passendem Zubehör. Haftungsausschluss Die HNP Mikrosysteme GmbH haftet nicht für Schäden, die ihre Ursache in der Nichtbeachtung dieser Betriebsanleitung haben. Für die Prüfung auf Vollständigkeit, Richtigkeit und Eignung des Produktes für den vorhergesehenen Verwendungszweck ist der Anwender verantwortlich.

  • Seite 58: 14 Störung, Ursachen Und Beseitigung

    14 Störung, Ursachen und Beseitigung Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 Störung, Ursachen und Beseitigung Störung Ursache Beseitigung 1 Pumpe arbeitet nicht Keine Versorgungsspannung Überprüfen der Versorgungsspannung 2 Pumpe fördert nicht Kein Dosiermedium im Vorlagebehälter Füllen des Vorlagebehälters Luft oder Gas in der Pumpe Pumpe kann nicht im trockenen Zustand gegen den Systemdruck fördern.
  • Seite 59 14 Störung, Ursachen und Beseitigung Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 Störung Ursache Beseitigung Spülen der Pumpe mit einer Spritze Pumpe beim Hersteller reinigen lassen und Filter verwenden, System reinigen Evtl. vorhandenes Rückschlagventil öffnet Spülen des Rückschlagventils nicht Druckleitung/Dosiernadel verstopft Reinigung, Spülen oder Austausch der Druckleitung/Dosiernadel Luftblasen im Fluidsystem (Schläuche,...
  • Seite 60 14 Störung, Ursachen und Beseitigung Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 Störung Ursache Beseitigung Schnittstelle Überprüfen der Schnittstellerverbindung mit dem Nullmodemkabel, ggf. Austausch des Kabels Die Motorsteuerung ist abgestürzt Kurzes Ausschalten der Versorgungsspannung für 10 s, Einschalten der Versorgungs- spannung, automatischer Neustart der integrierten Motorsteuerung 17 Überstrom...

  • Seite 61: Eg-Richtlinien

    15 EG-Richtlinien Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 EG-Richtlinien Als Richtlinie bzw. EG-Richtlinie bezeichnet man einen Rechtsakt der Europäischen Gemeinschaft, der an die Mitgliedstaaten gerichtet ist und diese zur Verwirklichung eines bestimmten Ziels verpflichtet. Folgende Richtlinien sind für den Anwender der Mikrozahnringpumpen von Bedeutung: Niederspannungsrichtlinie (2006/95/EG) Die Niederspannungsrichtlinie ist für die in dieser Betriebsanleitung...

  • Seite 62: Elektromagnetische Verträglichkeit (Emv)

    15 EG-Richtlinien Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 REACH-VERORDNUNG (EG) Nr. 1907/2006 Die HNP Mikrosysteme ist kein Hersteller oder Importeur von chemischen Stoffen, die nach einer Registrierungspflicht unterliegen, sondern im Sinne der Verordnung, ein nachgeschalteter Anwender. Als nachgeschalteter Anwender führen wir die notwendige Kommunikation mit unseren Vorlieferanten um die Weiterbelieferung mit den für uns notwendigen Komponenten sicherzustellen.

  • Seite 63: 15.1.2 Angaben Für Den Bestimmungsgemäßen Betrieb

    15 EG-Richtlinien Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 15.1.2 Angaben für den bestimmungsgemäßen Betrieb Für die Mikrozahnringpumpen ist folgendes zu beachten: Voraussetzungen für den bestimmungsgemäßen Betrieb ist der Betrieb entsprechend den technischen Daten und der Bedienungsanleitung. Einschränkungen Sollen die Mikrozahnringpumpen im Wohnbereich, im Geschäfts- oder Gewerbebereich oder in einem Kleinbetrieb verwendet werden, dann ist durch geeignete Maßnahmen sicher zustellen, dass die Störaussendung unterhalb der...

  • Seite 64: Konformitätserklärungen

    16 Konformitätserklärungen Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 Konformitätserklärungen Die gelieferte Mikrozahnringpumpe fällt in den Anwendungsbereich folgender EG-Richtlinien:  EG-Maschinenrichtlinie (2006/42/EG)  EMV-Richtlinie (2004/108/EG) Die Konformitätserklärungen für die Mikrozahnringpumpe können Sie ebenfalls separat bei uns anfordern. Technische Änderungen ohne Vorankündigung vorbehalten...
  • Seite 65 Diese Erklärung ist keine Zusicherung von Eigenschaften im Sinne der Produkthaftung. Die Sicherheitshinweise der Produktdokumentation sind zu beachten. Herr Lutz Nowotka, HNP Mikrosysteme GmbH, Bleicherufer 25, D-19053 Schwerin ist bevollmächtigt, die technischen Unterlagen zusammenzustellen. Datum: 30. Dezember 2009 Unterschrift Hersteller: Dr.
  • Seite 67 EU-Konformitätserklärung (im Sinne der EMV-Richtlinie 2004/108/EG) Hiermit erklären wir, dass die nachfolgenden Mikrozahnringpumpen der hermetisch inerten Baureihe mzr-6355, mzr-7255 zum Einbau in eine andere Maschine bestimmt sind und dass die Inbetriebnahme untersagt ist, bis festgestellt wurde, dass die Maschine, in die diese Mikrozahnringpumpen eingebaut werden sollen, den Bestimmungen der EG-Richtlinien bezüglich Sicherheits- und Gesundheitsanforderungen entspricht.
  • Seite 69 EU-Konformitätserklärung (im Sinne der EMV-Richtlinie 2004/108/EG) Hiermit erklären wir, dass das nachfolgend bezeichnete Geräte aufgrund ihrer Konzipierung und Bauart, sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinie entspricht. Bei einer nicht mit uns abgestimmten Änderung der Pumpensteuerungsmodule verliert diese Erklärung ihre Gültigkeit.

  • Seite 71: Wartung, Instandhaltung Und Garantie

    Komponenten« nicht bzw. nicht vollständig oder unsachgemäß ausgefüllt wird, kann die Instandhaltung unterbleiben. Für entstandene Personen- oder Sachschäden haftet der Anwender der Mikrozahnringpumpe. Zur Instandhaltung senden Sie Ihre Mikrozahnringpumpe an HNP Mikrosysteme. Die Adresse finden Sie auf dem Deckblatt der Betriebsanleitung. 17.2 Gewährleistung Mikrozahnringpumpen unterliegen vor der Auslieferung einer sorgfältigen...
  • Seite 72 Spülflüssigkeit (vergleiche Kapitel 8.3) verbessern ebenfalls das Verschleißverhalten. Rotoren und Lager sind Verschleißteile und werden von HNP Mikrosysteme GmbH in Abhängigkeit ihres Verschleißgrades bei der Wartung ausgetauscht. Wird bei Wartungsarbeiten der Pumpenkopf demontiert, müssen bei Wiedermontage sämtliche Dichtungen und O-Ringe ersetzt werden, da sonst eine absolute Leckagesicherheit nicht gegeben ist.

  • Seite 73: Ansprechpartner

    18 Ansprechpartner Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 Ansprechpartner Applikationsentwicklung, -beratung, Service und Zubehör Herr Dipl.-Ing. (FH) Sven Reimann Telefon +49| (0) 385|52190-349 Service und Instandsetzung Herr Dipl.-Ing. (FH) Steffen Edler Telefon +49| (0) 385|52190-307 Antriebstechnik und Steuerung Herr Dipl.-Ing. Lutz Nowotka...

  • Seite 74: Rechtsinformationen

    19 Rechtsinformationen Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 Rechtsinformationen Marken Kalrez® Spectrum™ ist ein eingetragenes Markenzeichen von DuPont. PEEK™ ist ein eingetragenes Markenzeichen von Victrex plc. Teflon® ist ein eingetragenes Markenzeichen von DuPont. Viton® ist ein eingetragenes Markenzeichen von DuPont Dow Elastomers.

  • Seite 75: Sicherheitsinformationen Für Die Rücksendung Von Gebrauchten Mikrozahnringpumpen Und Fluidikkomponenten

    20 Sicherheitsinformationen für die Rücksendung von gebrauchten Mikrozahnringpumpen und Fluidikkomponenten Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 Sicherheitsinformationen für die Rücksendung von gebrauchten Mikrozahnringpumpen und Fluidikkomponenten 20.1 Allgemeine Information Der Unternehmer (Betreiber) trägt die Verantwortung für die Gesundheit und Sicherheit seiner Arbeitnehmer. Sie erstreckt sich auch auf das Fremdpersonal, das bei Reparatur und/oder Wartung der Mikrozahnringpumpe und Komponenten mit diesen in Berührung kommt.
  • Seite 76 21 Erklärung über die Medienberührung von Mikrozahnringpumpe und Komponenten Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 Erklärung über die Medienberührung von Mikrozahnringpumpe und Komponenten Art der Geräte Pumpentyp/Serien-Nr./Artikel: Betriebsstunden/Laufzeit: Lieferschein-Nr. bzw. Lieferdatum: Grund für die Einsendung: Medienberührung Die Mikrozahnringpumpe war medienberührt mit:...

  • Seite 77: Anhang

    22 Anhang Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 Anhang 22.1 Bedienungsanleitung für die LCD-Drehzahlanzeige des Steuerungsmoduls mzr-S05 / mzr-S05 E / mzr-S05 EN Inhaltsverzeichnis 2. Produktkennzeichnung – Maßbild 1. Sicherheitshinweise 2. Produktkennzeichnung – Maßbild 3. Funktionsbeschreibung 4. Installation – Batteriewechsel 5. Programmierung 6.
  • Seite 78 22 Anhang Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 Tachometer 4. Installation - Batteriewechsel Der Tachometer arbeitet nach dem Prinzip der Nach dem Auspacken des Gerätes müssen Sie zuerst den hellen Periodendauermessung mit ARS (Auto Range System). Spannrahmen von der Gehäuserückseite ziehen. Dazu biegen Sie bitte gleichzeitig die längeren Seiten des Spannrahmens etwas...
  • Seite 79 22 Anhang Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 5. Programmierung Die Programmierung ist nur möglich, wenn Sie den Programmiereingang PROG auf 0 V legen. Beachten Sie bitte, dass dabei intern eine generelle Rückstellung Diese Anzeige kennzeichnet den Betriebsstundenzähler (Elapsed des Betriebsstundenzählers durchgeführt wird.
  • Seite 80 22 Anhang Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 Physikalische Einheit, Channel A - Tachometer Genauigkeit, Channel A - Tachometer Auswahl der physikalischen Einheit (unit). Festlegung der Genauigkeit (Accuracy) der Messung; physikalische Einheit : 1/min physikalische Einheit : 1/h Genauigkeit 1% Genauigkeit 10%...
  • Seite 81 22 Anhang Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 Skalierungsfaktor, Channel A - Tachometer Anzeigeformat, Channel B - Betriebsstundenzähler Sie können den Skalierungsfaktor (Scaling Factor) im Wertebereich von 0,0001 bis 99,9999 analog zur Einstellungsroutine im Punkt Impulskonstante des Sensors Anzeigeformat: 0,00 h Anzeigeformat: h:min einstellen.
  • Seite 82 22 Anhang Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 6. Technische Daten Abmessungen Anzeige Frontabmessungen : 36 mm x 72 mm spezielles LC - Display mit Dimensionszeile, 8 Dekaden, Tiefe total: 38,5 mm Ziffernhöhe 10 mm, Vornullenunterdrückung Befestigung Anzeigekapazität: Fronttafelbefestigung mittels Spannrahmen...
  • Seite 83 22 Anhang Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 Rückstelleingang R Impulsform: beliebig Signalpegel : L<= 0 VDC H>= 5 VDC oder offen max. Spannungsamplitude: +/- 30 VDC Eingangswiderstand : ca. 1 MOhm statisches Verhalten: „Low“ - aktiv min. Impulsdauer : 65 ms...
  • Seite 84 22 Anhang Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255 Bild 23 Masszeichnung Mikrozahnringpumpe mzr-6355/7255 Technische Änderungen ohne Vorankündigung vorbehalten Ausgabe: Dezember 2014...
