EINBAU
BITTE BEACHTEN SIE DIE BEILIEGENDE EXPLOSI-
ONSZEICHNUNG MIT DEN POSITIONSNUMMERN.
Vor dem Aufbau Befestigungen nachziehen
Prüfen Sie vor dem ersten Einsatz der Pumpe die
Gehäuseschrauben (23) und ziehen Sie sie nach.
Zudem müssen die Anschläge der Auslassventile
(09) geprüft werden. Die Anschläge, Stopfen
und Gehäuseschrauben sind zudem nach
dem ersten Betriebstag, nach nennenswerten
Temperaturschwankungen, nach

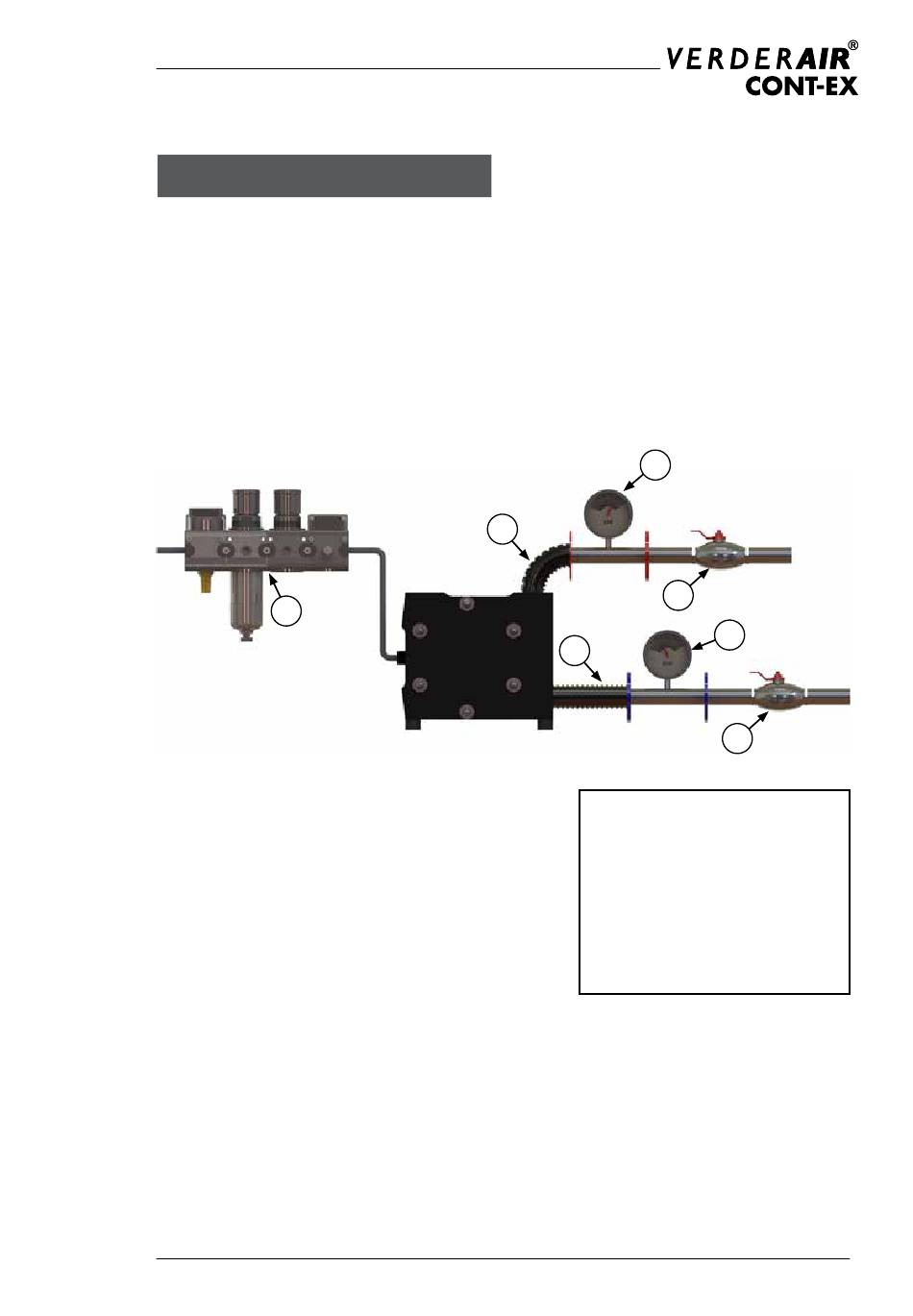

Empfohlener Einbau – Illustration
A
Abbildung 1: Einbau der Pumpe
Transporten, nach dem Auseinanderbauen der
Pumpe und nach Stillstandszeiten zu überprüfen.
Bitte ziehen Sie die Gehäuseschrauben mit den
Drehmomentwerten von Seite 18 fest.
E
E
VERDERAIR_VA-C manual_rev2_2020_DE_(de) | 17.06.2021
C
B
D
B
A Air Control Pro-Einheit, bestehend aus:
- Auf/Zu-Ventil
- Druckregler
- Drosselventil
- Druckaufbauventil
B Absperrventil
C Druckanzeige
D Saugdruckanzeige
E Flexibles Verbindungsstück
