Adressierung des Projektors

Jede LED-Leiste des Gerätes belegt, wie bereits in Tabelle 4 beschrieben, je nach Wahl des DMX-Modus
15, 12 oder 6 DMX-Kanäle. Wählen Sie bspw. das Programm R, G, B Steuerung je Gruppe, belegt eine
LED-Leiste 6 Steuerkanäle. Damit die Steuersignale richtig an jeden Projektor adressiert werden, müssen
die LED-Leisten adressiert werden. Die Adressierung muss an jeder Leiste einzeln durchgeführt werden,
indem Sie die DIP-Schalter entsprechend untenstehender Tabelle einstellen.
Die Startadresse ist der erste Kanal, auf den die Leiste auf Signale vom Controller reagiert.
Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit der
CL-48 LED-CLUSTER korrekt und unabhängig von anderen Geräten in der DMX-Verbindung funktioniert.
Werden mehrere LED-Leisten auf eine Adresse definiert, arbeiten sie synchron.

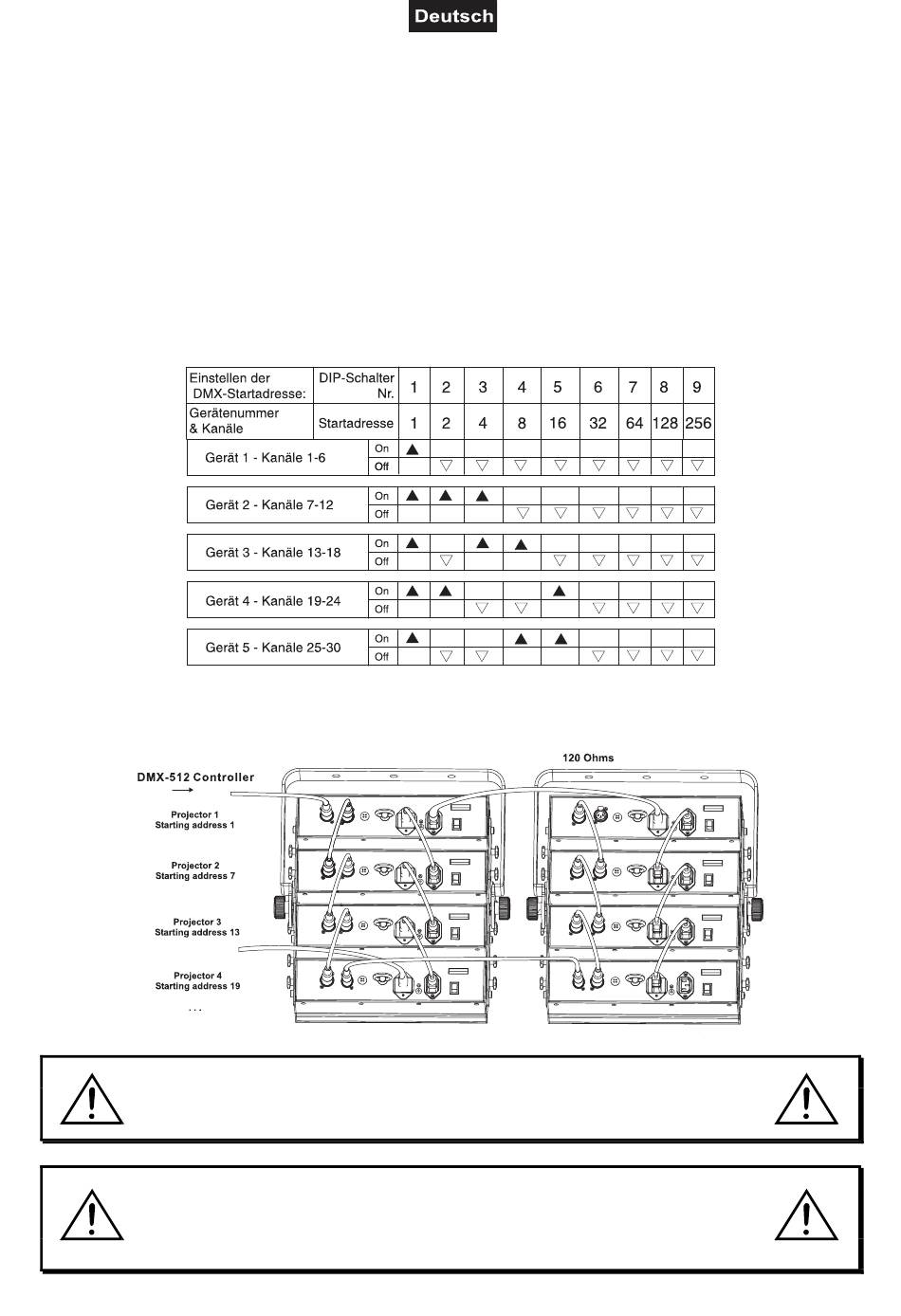

Belegung der DIP-Schalter:

Anschluss an den DMX-512 Controller / Verbindung Projektor - Projektor

Achten Sie darauf, dass die Adern der Datenleitung an keiner
Stelle miteinander in Kontakt treten. Die Geräte werden
ansonsten nicht bzw. nicht korrekt funktionieren.
Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist.
Unbedingt Bedienungsanleitung des verwendeten Controllers beachten.
