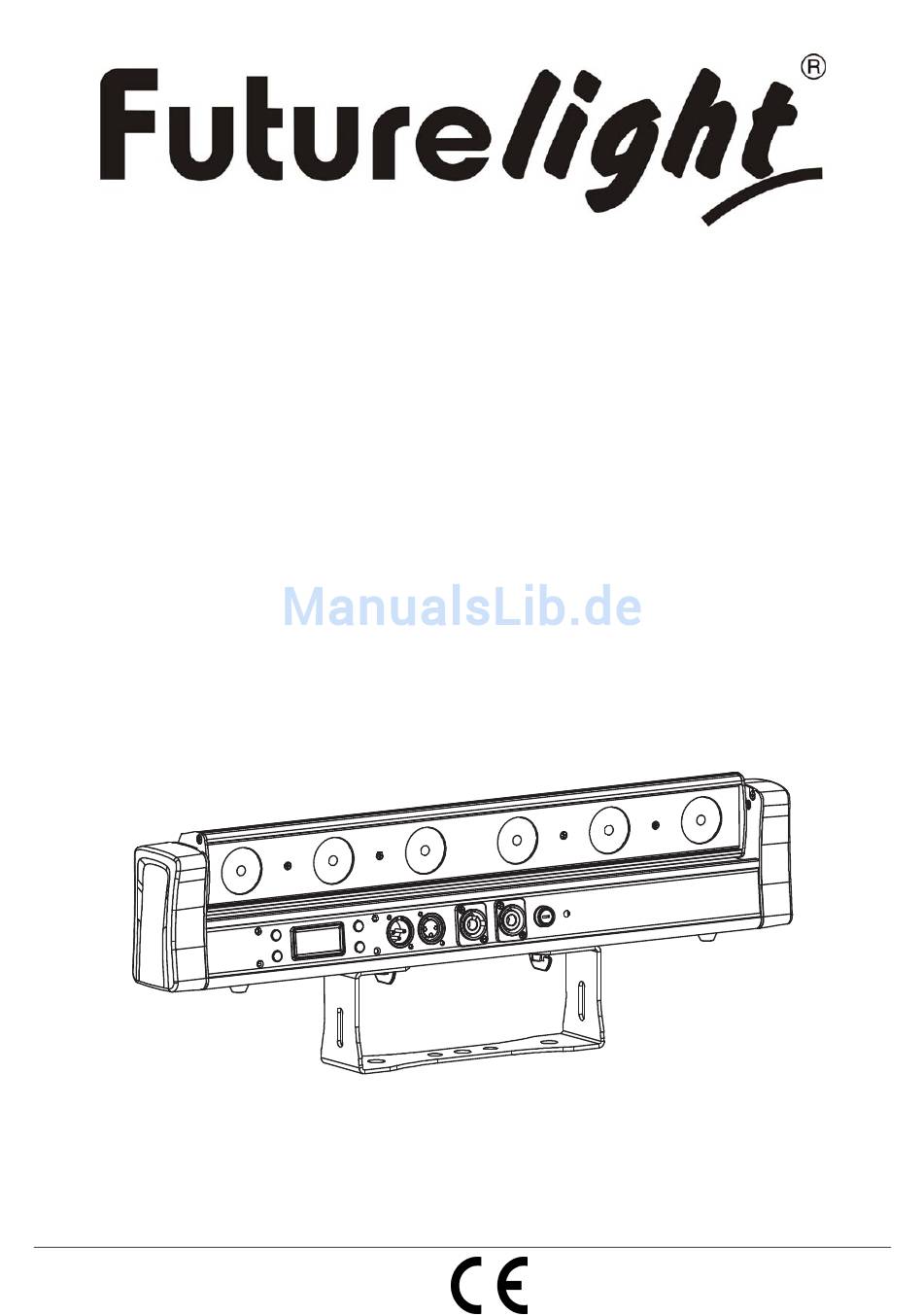

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL POS-6 SCAN LED QCL Color Changer © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Table of contents EINFÜHRUNG ..............................4 Lieferumfang ..............................4 SICHERHEITSHINWEISE ..........................5 BESTIMMUNGSGEMÄßE VERWENDUNG ..................... 6 GERÄTEBESCHREIBUNG ..........................8 Features ................................. 8 Geräteübersicht .............................. 8 INSTALLATION ..............................9 Montage ................................. 9 Überkopfmontage ............................9 DMX512-Ansteuerung ..........................11 Anschluss ans Netz ............................12 BEDIENUNG .............................. - Seite 3 INTRODUCTION ............................. 21 Delivery includes ............................21 SAFETY INSTRUCTIONS ..........................21 OPERATING DETERMINATIONS ........................23 DESCRIPTION OF THE DEVICE ........................24 Features ............................... 24 Overview ..............................24 INSTALLATION .............................. 25 Rigging ................................. 25 Overhead rigging ............................25 DMX-512 connection............................ 27 Connection with the mains ...........................
-
Seite 4: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen FUTURELIGHT POS-6 SCAN LED QCL entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. -
Seite 5: Sicherheitshinweise
SICHERHEITSHINWEISE ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei die- ser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten! Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind. -
Seite 6: Bestimmungsgemäße Verwendung
Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz getrennt werden. - Seite 7 Das Gerät darf nur über den Montagebügel installiert werden. Um eine gute Luftzirkulation zu gewährleisten, muss um das Gerät ein Freiraum von mindestens 50 cm eingehalten werden. Das Gehäuse darf niemals umliegende Gegenstände oder Flächen berühren! Achten Sie bei der Montage, beim Abbau und bei der Durchführung von Servicearbeiten darauf, dass der Bereich unterhalb des Montageortes abgesperrt ist.
-
Seite 8: Gerätebeschreibung
GERÄTEBESCHREIBUNG Features LED-Farbwechslerleiste mit TILT-Bewegung und 8-W-QCLs • Stufenlose Kippbewegung über Steuereinheit oder DMX • Ausgestattet mit 6 Quadcolor-LEDs in den Farben rot, grün, blau und weiß • 6, 8, 12 oder 30 DMX-Kanäle wählbar • Jede LED kann einzeln angesteuert werden •... -
Seite 9: Installation
INSTALLATION Montage Das Gerät kann direkt auf den Boden gestellt werden oder in jeder möglichen Position im Trussing installiert werden, ohne seine funktionellen Eigenschaften zu verändern. Überkopfmontage LEBENSGEFAHR! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 und EN 60598-2-17 zu beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden! Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. - Seite 10 BRANDGEFAHR! Achten Sie bei der Installation des Gerätes bitte darauf, dass sich im Abstand von mind. 0,5 m keine leicht entflammbaren Materialien (Deko, etc.) befinden. ACHTUNG! Montieren Sie den Projektor ausschließlich über einen geeigneten Haken. Achten Sie darauf, dass das Gerät sicher befestigt wird. Vergewissern Sie sich, dass die Verankerung stabil ist.
-
Seite 11: Dmx512-Ansteuerung
DMX512-Ansteuerung Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten. Die Verbindung zwischen Controller und Gerät sowie zwischen den einzelnen Geräten sollte mit einem DMX-Kabel erfolgen. -
Seite 12: Anschluss Ans Netz
Anschluss ans Netz Schließen Sie das Gerät über die beiliegende Netzanschlussleitung ans Netz an. Die Belegung der Anschlussleitungen ist wie folgt: Leitung International Braun Außenleiter Blau Neutralleiter Gelb/Grün Schutzleiter Der Schutzleiter muss unbedingt angeschlossen werden! Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden. -
Seite 13: Bedienung
FUTURELIGHT POS-6 Scan LED QCL korrekt und unabhängig von anderen Geräten in der DMX- Verbindung funktioniert. Werden mehrere POS-6 Scan LED QCL auf eine Adresse definiert, arbeiten sie synchron. Ansteuerung: Nachdem Sie die Startadresse definiert haben, können Sie den POS-6 Scan LED QCL über Ihren Controller ansteuern. 13/36 00074698, Version 1.0... -
Seite 14: Dmx-Protokoll
DMX-Protokoll Decimal Hexad. Percentage S/F Eigenschaft Mode/Channel 6 Ch 8 Ch 12 Ch 30 Ch Dimmerintensität 00 FF 100% F Allmähliche Einstellung der Dimmerintensität von 0 bis 100 % 00 FF 100% F Rot 0 - 100 % zunehmend Grün 00 FF 100% F Grün 0 - 100 % zunehmend... -
Seite 15: Interne Programme
205 C9 CD 79% S WEIß Farbtemperaturwert 1 warm 210 CE D2 81% S WEIß Farbtemperaturwert 2 215 D3 D7 83% S WEIß Farbtemperaturwert 3 220 D8 DC 85% S WEIß Farbtemperaturwert 4 225 DD E1 87% S WEIß Farbtemperaturwert 5 230 E2 E6 89% S WEIß... - Seite 16 00 FF 100% F Rot 0 - 100 % zunehmend Grün 2 00 FF 100% F Grün 0 - 100 % zunehmend Blau 2 00 FF 100% F Blau 0 - 100 % zunehmend Weiß 2 00 FF 100% F Weiß 0 - 100 % zunehmend Rot 3 00 FF 100%...
-
Seite 17: Control Board
Control Board Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. B. die DMX-Startadresse eingeben, das vorprogrammierte Programm abspielen oder der DMX-Kanal Modus auswählen. Durch Drücken der Mode-Taste können Sie sich im Hauptmenü MODE bewegen. Zur Auswahl des gewünschten Menüpunktes drücken Sie die Enter-Taste. - Seite 18 Dimmergeschwindigkeit (Sprungantwort) M o d e Off : Ansprechverhalten von LEDs < O f > M o d e DIM 1: Ansprechverhalten von Halogenlampen, schnell < D I 1 > DIM 2: Ansprechverhalten von Halogenlampen, mittel < D I 1 > <...
-
Seite 19: Reinigung Und Wartung
REINIGUNG UND WARTUNG Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Dabei muss unter anderem auf folgende Punkte besonders geachtet werden: 1) Alle Schrauben, mit denen das Gerät oder Geräteteile montiert sind, müssen fest sitzen und dürfen nicht korrodiert sein. -
Seite 20: Technische Daten
TECHNISCHE DATEN Spannungsversorgung: 100-240 V AC, 50/60 Hz ~ Gesamtanschlusswert: 55 W DMX-Steuerkanäle: 6/8/12/30 DMX512-Anschluss: 3-pol. XLR Musiksteuerung: über eingebautes Mikrofon Blitzrate: 30 Hz LED-Typ: 8-W-QCL Anzahl der LEDs: Max. Kippbewegung (TILT): 240° Abstrahlwinkel: 36° Maße (LxBxH): 560 x 65 x 196 mm Gewicht: 3,5 kg Maximale Umgebungstemperatur T... -
Seite 21: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a FUTURELIGHT POS-6 SCAN LED QCL. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. -
Seite 22: Health Hazard
Important: Damages caused by the disregard of this user manual are not subject to warranty. The dealer will not accept liability for any resulting defects or problems. If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately. -
Seite 23: Operating Determinations
OPERATING DETERMINATIONS This device is a lighting effect for creating decorative effects. This product is only allowed to be operated with an alternating voltage of 100-240 V, 50-60 Hz and was designed for indoor use only. This device is designed for professional use, e.g. on stages, in discotheques, theatres etc. Lighting effects are not designed for permanent operation. -
Seite 24: Description Of The Device
DESCRIPTION OF THE DEVICE Features LED color changing bar with TILT movement and 8 W QCLs • Stepless vertical movement via control panel or DMX • Equipped with 6 quadcolor LEDs in the colors red, green, blue and white • 6, 8, 12 or 30 DMX channels selectable •... -
Seite 25: Installation
INSTALLATION Rigging The device can be placed directly on the stage floor or rigged in any orientation on a truss without altering its operation characteristics. Overhead rigging DANGER TO LIFE! Please consider the EN 60598-2-17and the respective national standards during the installation! The installation must only be carried out by an authorized dealer! The installation of the device has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation. -
Seite 26: Danger Of Fire
DANGER OF FIRE! When installing the device, make sure there is no highly-inflammable material (decoration articles, etc.) within a distance of min. 0.5 m. CAUTION! Use 1 appropriate clamp to rig the fixture on the truss. Make sure that the device is fixed properly! Ensure that the structure (truss) to which you are attaching the fixtures is secure. -
Seite 27: Dmx-512 Connection
DMX-512 connection The wires must not come into contact with each other, otherwise the fixtures will not work at all, or will not work properly. Please note, the starting address depends upon which controller is being used. Only use a stereo shielded cable and 3-pin XLR-plugs and connectors in order to connect the controller with the fixture or one fixture with another. -
Seite 28: Connection With The Mains
Connection with the mains Connect the device to the mains with the enclosed power supply cable. The occupation of the connection-cables is as follows: Cable International Brown Live Blue Neutral Yellow/Green Earth The earth has to be connected! If the device will be directly connected with the local power supply network, a disconnection switch with a minimum opening of 3 mm at every pole has to be included in the permanent electrical installation. -
Seite 29: Operation
The master/slave-operation enables, that several devices can be synchronized and controlled by one master-device. On the rear panel of the POS-6 Scan LED QCL you can find an XLR-jack (DMX Out) and an XLR-plug (DMX In), which can be used for connecting several devices. -
Seite 30: Dmx Protocol
DMX protocol Mode/Channel Decimal Hexad. Percentage Feature 6 Ch 8 Ch Dimmer intensity 0 255 00 FF 100% F Gradual adjustment of the dimmer intensity from 0 to 100 % 0 255 00 FF 100% F Red 0 - 100 % increasing Green 0 255 00 FF 100% F Green 0 - 100 % increasing... - Seite 31 221 225 DD E1 87% S WHITE color temperature 5 226 230 E2 E6 89% S WHITE color temperature 6 231 235 E7 EB 91% S WHITE color temperature 7 236 240 EC F0 93% S WHITE color temperature 8 241 245 F1 F5 95% S WHITE color temperature 9 246 250 F6 FA 96%...
- Seite 32 0 255 00 FF 100% F White 0 - 100 % increasing Red 3 0 255 00 FF 100% F Red 0 - 100 % increasing Green 3 0 255 00 FF 100% F Green 0 - 100 % increasing Blue 3 0 255 00 FF 100% F Blue 0 - 100 % increasing...
-
Seite 33: Control Board
Control Board The Control Board offers several features: you can simply set the starting address, run the pre-programmed program or select a DMX channel mode. Browse through the menu by pressing Mode. Press Enter in order MODE to select the desired menu. You can change the selection by pressing Up or Down. - Seite 34 Dimmer speed (step response) M o d e Off : Response characteristics of LEDs < O f > M o d e DIM 1: Response characteristics of halogen lamps, fast < D I 1 > DIM 2: < D I 1 >...
-
Seite 35: Cleaning And Maintenance
CLEANING AND MAINTENANCE The operator has to make sure that safety-relating and machine-technical installations are inspected by an expert after every four years in the course of an acceptance test. The operator has to make sure that safety-relating and machine-technical installations are inspected by a skilled person once a year. -
Seite 36: Technical Specifications
TECHNICAL SPECIFICATIONS Power supply: 100-240 V AC, 50/60 Hz ~ Power consumption: 55 W DMX control channels: 6/8/12/30 DMX512 connection: 3-pin XLR Sound-control: via built-in microphone Flash-rate: 30 Hz LED type: 8 W QCL Number of LEDs: Maximum TILT-movement: 240° Beam angle: 36°...
