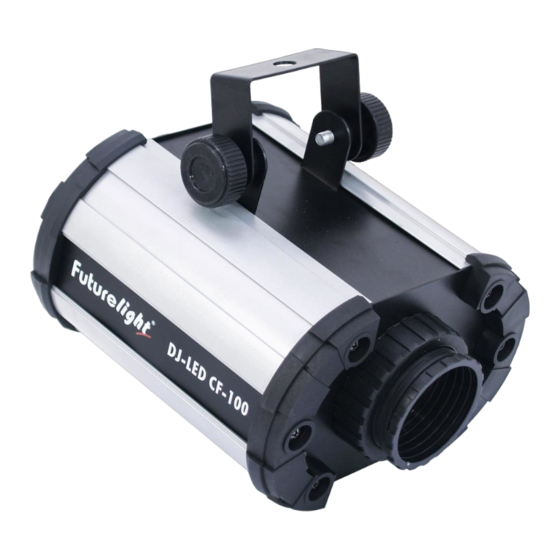

Futurelight DJ-LED CF-100 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Futurelight Anleitungen
  4. Lichtanlage
  5. DJ-LED CF-100
  6. Bedienungsanleitung

Futurelight DJ-LED CF-100 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

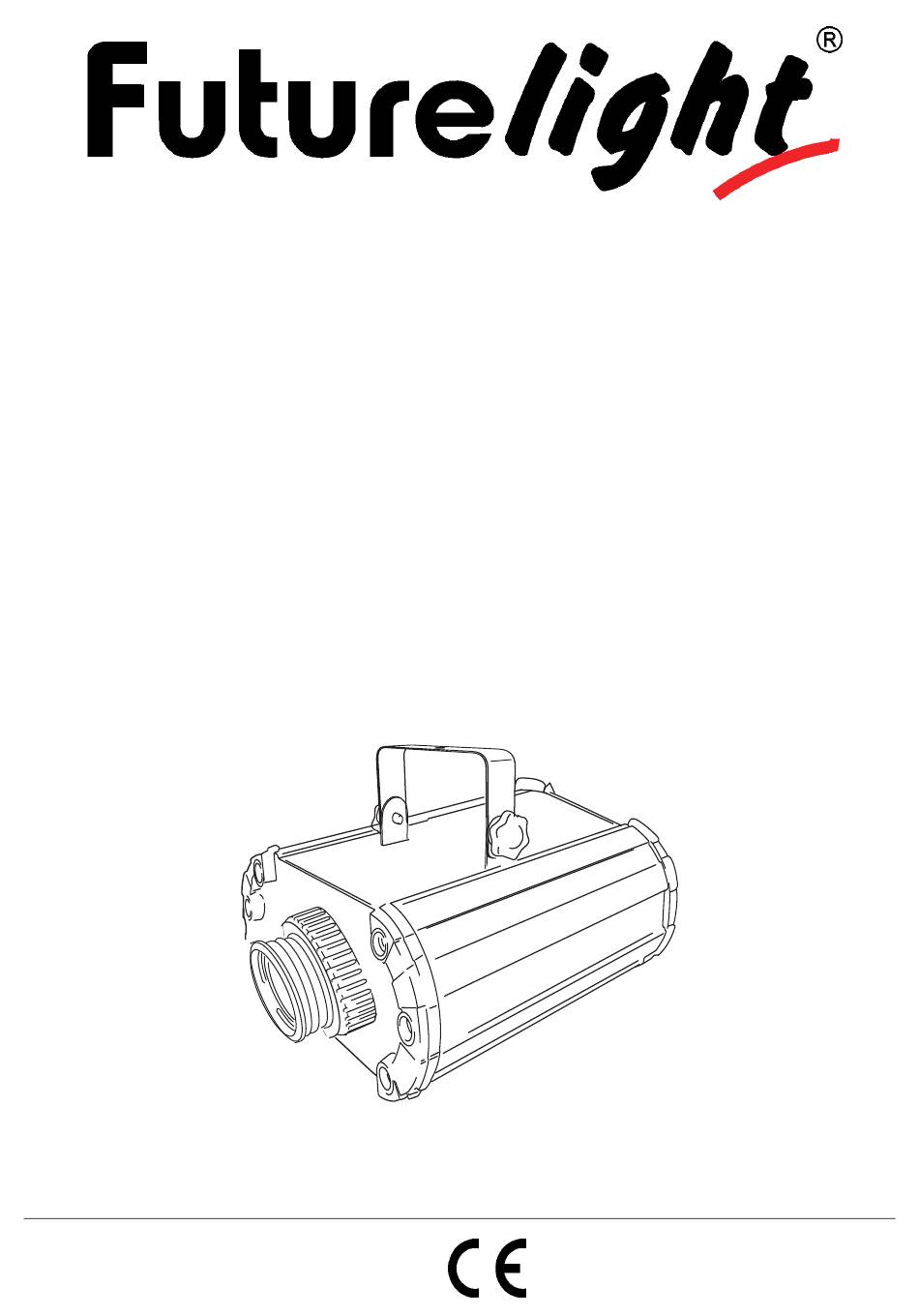

BEDIENUNGSANLEITUNG
USER MANUAL
MODE D'EMPLOI
MANUAL DEL USUARIO
DJ-LED CF-100
LED Effect-Projector
©
Für weiteren Gebrauch aufbewahren!
Copyright
Keep this manual for future needs!
Nachdruck verboten!
Gardez ce mode d'emploi pour des
Reproduction prohibited!
utilisations ultérieures!
Réproduction interdit!
Guarde este manual para posteriores usos.
Prohibida toda reproducción.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Futurelight DJ-LED CF-100

Inhaltszusammenfassung für Futurelight DJ-LED CF-100

  • Seite 1 BEDIENUNGSANLEITUNG USER MANUAL MODE D'EMPLOI MANUAL DEL USUARIO DJ-LED CF-100 LED Effect-Projector © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Gardez ce mode d’emploi pour des Reproduction prohibited! utilisations ultérieures! Réproduction interdit! Guarde este manual para posteriores usos.

  • Seite 2: Inhaltsverzeichnis

    MULTI-LANGUAGE-INSTRUCTIONS Inhaltsverzeichnis/Table of contents Sommaire/Contenido EINFÜHRUNG..............................4 Lieferumfang ..............................4 SICHERHEITSHINWEISE..........................5 BESTIMMUNGSGEMÄßE VERWENDUNG..................... 6 GERÄTEBESCHREIBUNG ..........................7 Features ................................. 7 Geräteübersicht.............................. 8 INSTALLATION ..............................9 Überkopfmontage............................9 Master/Slave-Betrieb ........................... 10 Display-Abschaltung ............................ 11 Fernsteuerungsbuchse ..........................11 Anschluss an den DMX-512 Controller / Verbindung Projektor – Projektor ..........11 Anschluss ans Netz .............................
  • Seite 3 You can find the latest update of this user manual in the Internet under: Vous pouvez trouvez la dernière version de ce mode d'emploi dans l'Internet sous: Vd. puede encontrar la versión más reciente de este manual en el Internet bajo: www.futurelight.com 3/52 51837505_V_1_0.DOC...

  • Seite 4: Einführung

    - sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen FUTURELIGHT DJ-LED CF-100 entschieden haben. Sie haben hiermit ein leistungsstarkes und vielseitiges Gerät erworben. Nehmen Sie den DJ-LED CF-100 aus der Verpackung.

  • Seite 5: Sicherheitshinweise

    SICHERHEITSHINWEISE ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei die- ser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten! Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind.

  • Seite 6: Bestimmungsgemäße Verwendung

    Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz getrennt werden.

  • Seite 7: Gerätebeschreibung

    • Fuzzy-Sound-Control: Programm läuft bei Musikpausen oder fehlendem Bassschlag weiter • DMX-gesteuerter Betrieb oder Stand Alone Betrieb mit Master-/Slave-Funktion möglich (bis zu 4 Slaves) • Blackout im Stand Alone Modus, Gobos und Auto/Manual Modus über optionale FUTURELIGHT Easy-4 Fernsteuerung aufrufbar •...

  • Seite 8: Geräteübersicht

    Geräteübersicht (1) Hängebügel (2) Feststellschraube (3) Objektivlinse/Fokus (4) Gehäuse (5) DMX-Ausgangsbuchse (6) DMX-Eingangsbuchse (7) Fangsicherung (8) Fernsteuerungsbuchse (9) Netzanschluss/ Sicherungshalter 8/52 51837505_V_1_0.DOC...

  • Seite 9: Installation

    (10) Mikrofon (11) Mode-Taste (12) Enter-Taste (13) Up-Taste (14) Down-Taste (15) Contol Board INSTALLATION Überkopfmontage Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z.

  • Seite 10: Master/Slave-Betrieb

    Im Master/Slave-Betrieb lassen sich mehrere Geräte synchronisieren, die dann von einem Mastergerät gesteuert werden. An der Rückseite des DJ-LED CF-100 befindet sich eine XLR-Einbaubuchse (DMX Out) und ein XLR- Einbaustecker (DMX In), über die sich mehrere Geräte miteinander verbinden lassen.

  • Seite 11: Display-Abschaltung

    Mit dieser Funktion lässt sich das Display abschalten. Fernsteuerungsbuchse Wenn Sie den Lichtaustritt - über die optionale FUTURELIGHT Easy-4 Fernsteuerung - verriegeln möchten (Blackout-Modus), schließen Sie bitte die Easy-4 Fernsteuerung an die Fernsteuerungsbuchse an. Über die Easy-4 Fernsteuerung lassen sich außerdem die Gobos und der Auto/Manual Modus umschalten.

  • Seite 12: Anschluss Ans Netz

    Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten. Die Verbindung zwischen Controller und Projektor sowie zwischen den einzelnen Geräten muss mit einem zweipoligen geschirmten Kabel erfolgen.

  • Seite 13: Bedienung

    Nachdem Sie die Startadresse definiert haben, können Sie den DJ-LED CF-100 über Ihren Controller ansteuern. Bitte beachten Sie: Schalten Sie den DJ-LED CF-100 ein. Das Gerät prüft, ob DMX-512 Daten empfangen werden oder nicht. Wenn Daten empfangen werden, erscheint „A.001“ mit der definierten Startadresse auf dem Display. Werden keine Daten empfangen, erscheint „A001“.

  • Seite 14: Dmx-Protokoll

    DMX-Protokoll Steuerkanal 1 – Gobos Decimal Hexad. Percentage S/F Eigenschaft 00 07 0% 3% S Gobo 1 8 15 08 0F 3% 6% S Gobo 2 16 23 10 17 6% 9% S Gobo 3 24 31 18 1F 9% 12% S Gobo 4 32 39 20 27...

  • Seite 15: Reinigung Und Wartung

    REINIGUNG UND WARTUNG Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Dabei muss unter anderem auf folgende Punkte besonders geachtet werden: 1) Alle Schrauben, mit denen das Gerät oder Geräteteile montiert sind, müssen fest sitzen und dürfen nicht korrodiert sein.

  • Seite 16: Sicherungswechsel

    Zubehör: FUTURELIGHT EX-6/32 Controller Best.-Nr. 51834046 FUTURELIGHT EX-8/32 Controller Best.-Nr. 51834047 FUTURELIGHT CP-240 Controller Best.-Nr. 51834265 FUTURELIGHT CP-256/64 Controller 16bit Best.-Nr. 51834288 FUTURELIGHT CP-512/64 Controller 16bit Best.-Nr. 51834295 Wizard-512 USB DMX-Software + Interface Best.-Nr. 51860102 Wizard-1024 USB DMX-Software + Interface Best.-Nr.
