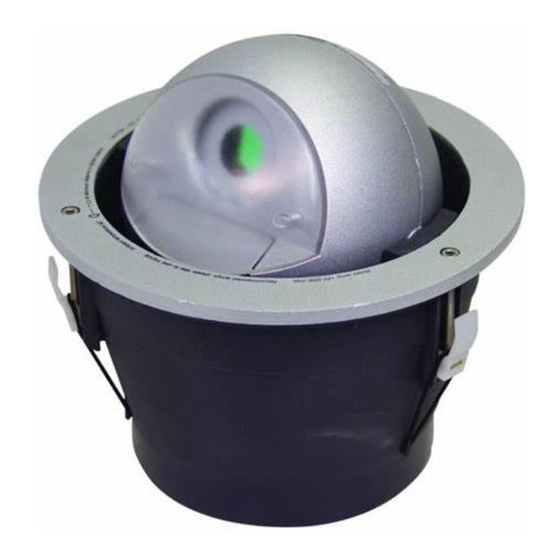

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL CL-50 Recessed luminaire © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Connection with the mains ........................... 11 CLEANING AND MAINTENANCE ......................... 12 TECHNICAL SPECIFICATIONS........................12 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.futurelight.com 2/12 00024231.DOC, Version 1.0... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen FUTURELIGHT CL-50 entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. -
Seite 4: Bestimmungsgemäße Verwendung
Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat! Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. -
Seite 5: Installation
B. Kurzschluss, Brand, elektrischem Schlag, Abstürzen etc. verbunden. INSTALLATION Zur Installation benötigen Sie eine passende Lampe je CL-50, ein ICL-6 Interface, einen DMX-Controller oder –Rekorder mit den entsprechenden Programmen, einen 12 V AC Transformator je CL-50, mindestens ein Datenkabel und Netzanschlussleitungen, passende Imbusschlüssel und Installationswerkzeug. -
Seite 6: Montage
Datenverbindung zwischen mehreren CL-50 können Sie eine beliebige Datenbuchse verwenden. Bitte beachten Sie: Sie können bis zu vier CL-50 an jede Ausgangsbuchse des ICL-6 anschließen (alle CL- 50 laufen synchron). Die Datenleitung muss über ein Netzwerkkabel mit RJ45 Steckern und einer Anschlussbelegung von 1 zu 1 ausgeführt werden. -
Seite 7: Anschluss Ans Netz
0.1 m Mindestabstand zum angestrahlten Objekt: 0.5 m Zubehör: OMNILUX MR-16 12V/50W GX-5.3 SP 13° EXT Best.-Nr. 91205300 FUTURELIGHT ICL-6 Interface f. CL-50 Best.-Nr. 51833515 FUTURELIGHT CL-50 Verlängerung Best.-Nr. 51833520 Elektronischer Trafo, 12V/ 20-60VA, weiß Best.-Nr. 51402232 Sicherheitstrafo 12V/ 60VA, isol. Gehäuse Best.-Nr.
