IT
ITALIANO
In caso di installazione orizzontale è possibile connettersi alla bocca di
mandata non utilizzata. Nella scelta del serbatoio tener conto che la quan-
tità di acqua rilasciata sarà funzione anche dei parametri SP ed RP im-
postabili sul sistema (par. 4-5).
Il vaso di espansione è precaricato con aria in pressione attraverso la
valvola accessibile dal vano per la manutenzione straordinaria (Fig.1,
Faccia F).
Il valore di pre-carica con cui il vaso di espansione viene fornito dal costrut-
tore è in accordo con i parametri SP ed RP impostati di default, e co-
munque soddisfa la seguente relazione:
Pair = SP – RP – 0.7 bar
Quindi, dal costruttore:
Qualora si impostino valori diversi per i parametri SP e/o RP, agire sulla
valvola del vaso di espansione rilasciando o immettendo aria fino a sod-
disfare nuovamente la relazione di cui sopra (es: SP=2.0bar; RP=0.3bar;
rilasciare aria dal vaso di espansione fino al raggiungimento della pres-
sione di 1.0 bar sulla valvola).
Il non rispetto della relazione sopra impostata può portare a mal-
funzionamenti del sistema o alla rottura precoce della membrana
all'interno del vaso di espansione.
Data la capacità del vaso di espansione di soli 1 litro, l'eventuale
operazione di controllo della pressione dell'aria deve essere
eseguita innestando il manometro molto rapidamente: su pic-
coli volumi anche la perdita di una quantità d'aria limitata può
causare una sensibile caduta di pressione. La qualità del vaso
di espansione assicura il mantenimento del valore di pressione
dell'aria impostato, procedere con il controllo solo alla taratura o
se si è sicuri di un malfunzionamento.
7
Dove:
- Pair = valore della pressione dell'aria in bar
- SP = Set Point (5.3.1) in bar
- RP = Riduzione della pressione per la
ripartenza (5.5.1) in bar
Pair = 3 – 0.3 – 0.7 = 2.0 bar
L'eventuale operazione di controllo e/o di ripristino della pres-
sione dell'aria deve essere effettuata con impianto di mandata
non in pressione: scollegare la pompa dall'alimentazione ed
aprire l'utilizzo più vicino alla pompa mantenendolo aperto sino a
quando non eroga più acqua.
La struttura speciale del vaso di espansione ne assicura la qual-
ità e la durata nel tempo, specialmente della membrana che tipi-
camente è il componente cedevole ad usura per questo tipo di
componenti. Tuttavia, in caso di rottura, deve essere sostituito
l'intero vaso di espansione ed esclusivamente da personale au-
torizzato.

1.3 Elettropompa Integrata

Il sistema integra un'elettropompa centrifuga del tipo multigirante azionata
da un motore elettrico trifase raffreddato ad acqua. Il raffreddamento del
motore ad acqua e non ad aria assicura una minore rumorosità del sistema
e la possibilità di collocarlo anche in recessi non areati.

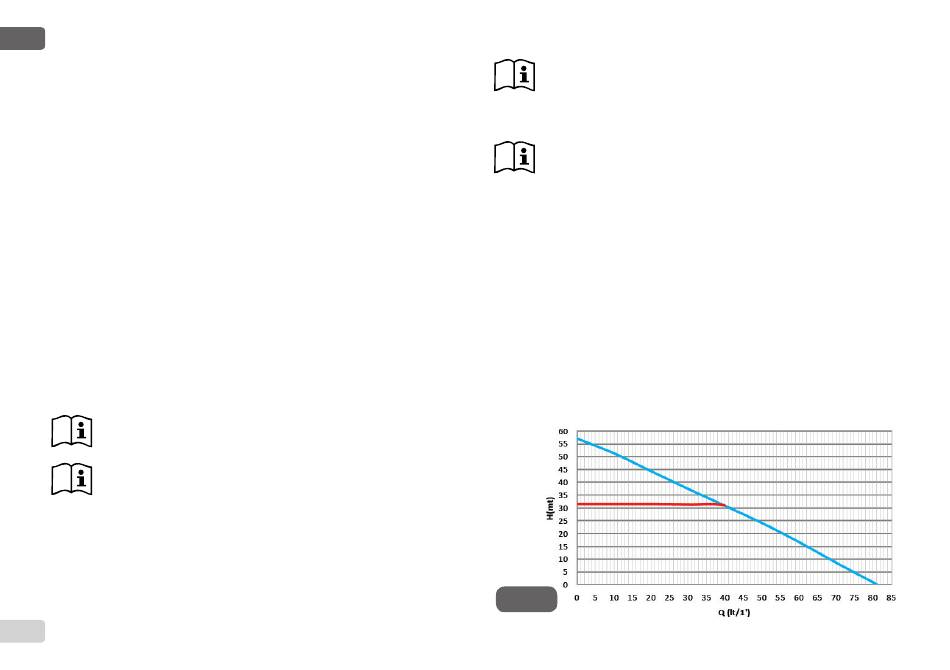

Il grafico riportato in Fig.6 mostra le curve delle prestazioni idrauliche.
L'inverter, modulando automaticamente
dell'elettropompa, consente alla stessa di spostare il proprio punto di
lavoro a seconda delle necessità in una qualsiasi parte dell'area sottesa
dalla propria curva per mantenere il valore di pressione costante impostato
(SP). La curva in rosso evidenzia il comportamento dell'e.sybox mini con
setpoint impostato a 3.0 bar.
Figura 6
la velocità di rotazione
