η απαιτούμενη ποσότητα νερού για την εργασία πλήρωσης θα εξαρτηθεί
από το μήκος του σωλήνα εισόδου (0,9 λίτρα + ...).
Εγκατάσταση «κατάντη» (παρ. 2.1.1): εάν ανάμεσα στη δεξαμενή νερού
και το σύστημα δεν υπάρχουν βαλβίδες παρέμβασης (ή είναι ανοικτές),
αυτό γεμίζει αυτόματα μόλις επιτραπεί η έξοδος του παγιδευμένου αέρα.
Έτσι, χαλαρώνοντας την τάπα πλήρωσης (Σχ. 3_σημείο 6) όσο αρκεί για
τη διαφυγή του παγιδευμένου αέρα, επιτρέπεται στο σύστημα να γεμίσει
εντελώς. Θα πρέπει να παρακολουθείτε την εργασία και να κλείνετε τη
θύρα πλήρωσης μόλις βγει νερό (προτείνεται ωστόσο η τοποθέτηση
βαλβίδας παρέμβασης στο τμήμα του αγωγού εισόδου και η χρήση της
για έλεγχο της εργασίας πλήρωσης με ανοικτή τάπα). Εναλλακτικά, σε
περίπτωση που ο αγωγός εισόδου εμποδίζεται από κλειστή βαλβίδα,
μπορεί να εκτελεστεί η εργασία πλήρωσης με ανάλογο τρόπο με αυτόν
που περιγράφεται για την ανάντη εγκατάσταση.
2.2 - Οριζοντια διαμορφωση
Βιδώστε στις ορειχάλκινες έδρες της όψης Ε, τα 4 λαστιχένια πόδια που
προμηθεύονται χύμα στη συσκευασία. Τοποθετήστε το σύστημα στη θέση
του, λαμβάνοντας υπόψη τις διαστάσεις του Σχ.9.
329
• Για να εξασφαλίζεται η έξοδος του καλωδίου τροφοδοσίας προς
την πρίζα του ηλεκτρικού ρεύματος, είναι υποχρεωτική η απόσταση
τουλάχιστον 10mm μεταξύ της
οποιοδήποτε εμπόδιο.
• Συστήνεται απόσταση τουλάχιστον 200mm ανάμεσα στην Όψη Α του
συστήματος και τυχόν εμπόδια ώστε να υπάρχει δυνατότητα αφαίρε-
σης της Θύρας για πρόσβαση στον Τεχνικό Θάλαμο.
Σε περίπτωση μη επίπεδης επιφάνειας, ξεβιδώστε το πόδι που δεν αγγίζει
την επιφάνεια και ρυθμίστε το ύψος του μέχρι να έρθει σε επαφή με την
επιφάνεια, έτσι ώστε να εξασφαλίσετε τη σταθερότητα του συστήματος.
Πράγματι, το σύστημα πρέπει να είναι τοποθετημένο με ασφάλεια και στα-
θερότητα, εξασφαλίζοντας την καθετότητα του άξονα: Μην τοποθετείτε το
σύστημα με κλίση.
2.2.1 Υδραυλικές συνδέσεις
Πραγματοποιήστε τη σύνδεση εισόδου στο σύστημα από το στόμιο στην Όψη
C που επισημαίνεται με «ΙΝ» στο Σχ. 9 (σύνδεση εισόδου). Αφαιρέστε στη
συνέχεια την τάπα με την βοήθεια ενός κατσαβιδιού.
Κάνετε τη σύνδεση στην έξοδο του συστήματος, διαμέσου του στομίου στην
Όψη C που σημειώνεται με την επιγραφή "OUT 1"στην Εικ.9 ή/και διαμέσου
του στομίου στην Όψη F που σημειώνεται με την επιγραφή "OUT 2" στην
Εικ.9 (σύνδεση κατάθλιψης). Σε αυτή τη διαμόρφωση, τα 2 στόμια μπο-
ρούν πράγματι να χρησιμοποιηθούν το ένα εναλλακτικά προς το άλλο

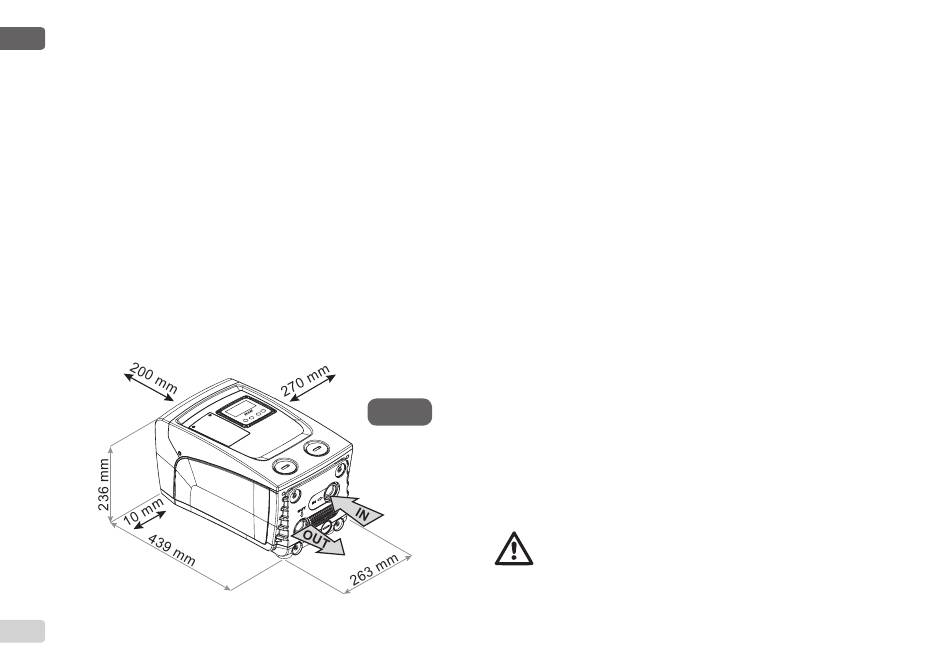

Σχήμα 9
(όπως βολεύει για την εγκατάσταση), ή ταυτόχρονα (σύστημα διπλής εξό-
δου). Αφαιρέστε στη συνέχεια τη/ις τάπα/ες, από τα πορτάκια που σας
ενδιαφέρουν, χρησιμοποιώντας ένα κατσαβίδι.
Όλες οι υδραυλικές συνδέσεις του συστήματος προς την εγκατάσταση
στην οποία μπορεί να συνδεθεί είναι τύπου θηλυκού σπειρώματος 1'' GAS,
από ορείχαλκοe.
Δείτε τη σχετική ΠΡΟΕΙΔΟΠΟΙΗΣΗ του Σχ.8.
όψης B του συστήματος και
