Tillverkaren ansvarar inte för elpumparnas funktion eller
eventuella skador som orsakas av att de har manipulerats,
ändrats och/eller använts på ett sätt som inte anses som
ett rekommenderat användningsområde eller på ett olämp-
ligt sätt i förhållande till andra bestämmelser i denna
bruksanvisning.
Tillverkaren frånsäger sig vidare allt ansvar för oriktigheter
i denna bruksanvisning som beror på tryckfel eller kopiering.
Tillverkaren förbehåller sig rätten att utföra nödvändiga eller
lämpliga ändringar på apparaten utan att för den skull ändra
dess typiska egenskaper.
1-
ALLMÄN INFORMATION
Apparaten är ett inbyggt system som består av en självfyllande, fler-
stegs, elektrisk centrifugalpump, en elektronisk krets som styr pumpen
och ett expansionskärl.
Användningsområden
Vattensystem för tillförsel och tryckstegring för hushållsbruk eller
industriellt bruk.

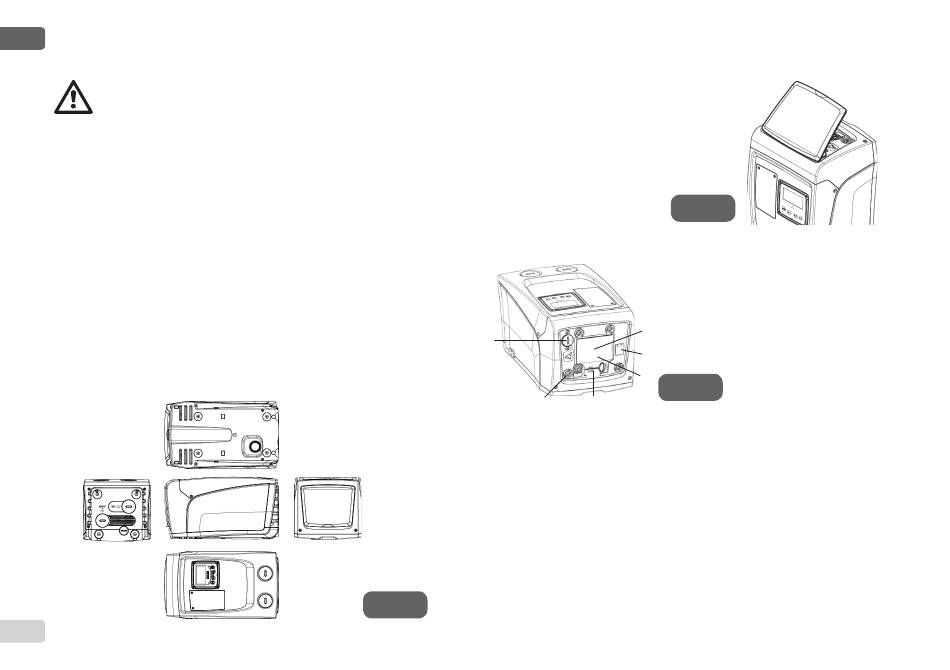

Utvändigt är apparaten är en parallellpiped med sex sidor som i Fig. 1.
C
254
E
B
A
F
Fig. 1
Sida A: En lucka ger åtkomst till teknikutrymmet.
Teknikutrymmet ger åtkomst till följande (se Fig. 3):
1. Märkplåt;
2. Snabbguide;
3. Motoraxel;
4. Medföljande verktyg
5. Påfyllningsplugg (endast för vertikal
1
3
6
6. QR-kod
2
5
4
Sida B: En kabelgenomföring av gummi används för dragningen av elka-
beln som ska anslutas till elnätet.
Sida C: De fyra gängningarna av mässing används för de fyra stödfötter-
na i samband med vertikal installation. De två 1" skruvpluggarna kan tas
bort för att utföra systemanslutningar beroende på valt installationssätt.
Anslut systemet från vilket vattnet ska pumpas (brunn, cistern o.s.v.) till
kopplingen som är märkt med IN och utloppssystemet till kopplingen som
är märkt med OUT. 3/8" pluggen används för att tömma systemet vid hor-
isontell installation. Det finns dessutom ett luftspjäll.
Sida E: De fyra gängningarna av mässing används för de fyra stödfötter-
na i samband med horisontell installation. 1" pluggen används huvudsakli-
gen för att tömma systemet vid vertikal installation.
Det finns dessutom två luftspjäll.
Fig. 2
konfiguration).
Fig. 3
