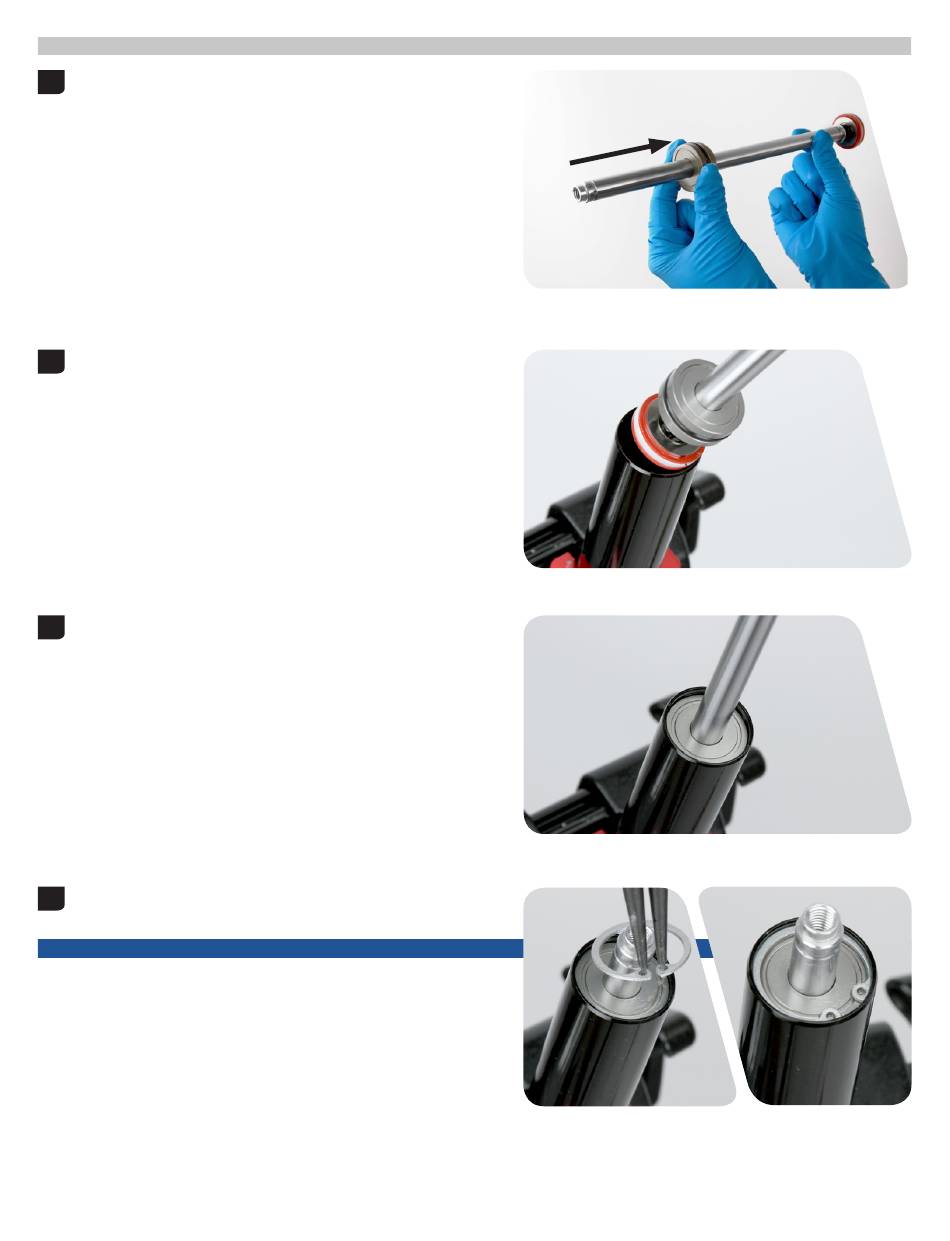

E i n b a u d e s Z u g s t u f e n d ä m p f e r s
Schieben Sie den Dichtkopf auf die Zugstufendämpfer-
1
Führungsstange. Dabei muss das schmale Ende zum
Zugstufendämpferkolben weisen.
2 Führen Sie den Zugstufendämpferkolben schräg in die Unterseite
des Standrohrs ein, wobei die Seite gegenüber dem Gleitringspalt
zuerst in das Standrohr geschoben wird. Bewegen und drehen Sie
den Kolben weiter, bis sich der Gleitring im Standrohr befindet.
3 Drücken Sie den Zugstufendichtkopf mit einem Finger kräftig in
das Standrohr, bis die Sicherungsring-Nut zu sehen ist.
4 Schieben Sie die Zugstufendämpfer-Führungsstange in das
Standrohr, um ein Verkratzen beim Einbau des Sicherungsrings zu
vermeiden.
Durch Kratzer auf der Zugstufendämpfer-Führungsstange kann Öl
am Dichtkopf vorbei in das untere Gabelbein austreten, wodurch
die Leistung der Gabel beeinträchtigt wird.
Führen Sie die Spitzen einer großen Innensprengringzange in die
Ösen des Sicherungsrings ein und setzen Sie den Sicherungsring
in die Nut ein.
Stellen Sie sicher, dass der Sicherungsring ordnungsgemäß in der
Sicherungsring-Nut sitzt, indem Sie mit der Sprengringzange den
Sicherungsring und den Dichtkopf einige Male vor und zurück drehen.
Sicherungsringe haben jeweils eine Seite mit einer eckigeren und
einer runderen Kante. Die Sicherungsringe lassen sich einfacher
ein- und ausbauen, wenn die eckige Kante zum Werkzeug weist.
H I N W E I S
