5.2. Aufbau und Funktion

Die Oventrop „Hydrocontrol STR" bestehen aus
einem Schrägsitzgehäuse, einem Oberteil mit
Handrad zur Voreinstellung und einer Messblen-
de.
Keine Absperrmöglichkeit, damit Druckabbau in
der Stagnationsphase (Dampfbildung) möglich.

5.4. Kennzeichnung

Angaben auf dem Gehäuse:
OV Hersteller
RM Kennzeichen für integrierte Messblende
DN Nennweite
PN Nenndruck
Angaben auf dem Handrad:
OV Hersteller
STR Ventiltyp „Hydrocontrol STR"
DN Nennweite
Angaben auf dem Kennzeichnungsschild
kv kv-Wert der integrierten Messblende

6. Montage

6.1. Lieferumfang
Kontrollieren Sie die Armatur vor dem Einbau auf
Vollständigkeit und auf mögliche Transportschäden.
6.2. Montageort und Lage
Bevor das Ventil in die Rohrleitung eingesetzt
wird, ist diese gründlich zu spülen. Es empfiehlt
sich der Einbau eines Oventrop Schmutzfängers.
Die Einbaulage ist beliebig (waagerecht, schräg
od. senkrecht, in steigende oder fallende Ab-
schnitte). Es ist jedoch darauf zu achten, dass
die Armatur immer in Pfeilrichtung durchströmt
wird und vor der Armatur ein gerades Rohrstück
mit L = 5 x Ø und hinter der Armatur ein gerades
Rohrstück mit L = 2 x Ø vorhanden ist.
Der Einsatz des Strangregulierventils ist sowohl
im Vorlauf als auch im Rücklauf möglich.
ACHTUNG
Ventil nicht in die Verbindungsleitung zum Aus-
dehungsgefäß einbauen.
Die Durchflussdiagramme gelten für den Einsatz
des „Hydrocontrol STR" im Vor- und Rücklauf,
wenn die Strömungsrichtung mit der Pfeilrichtung
übereinstimmt.
Des Weiteren sollten das Handrad und die Mess-
anschlüsse im eingebauten Zustand gut zugänglich
sein.
„Hydrocontrol STR"
„Hydrocontrol STR"

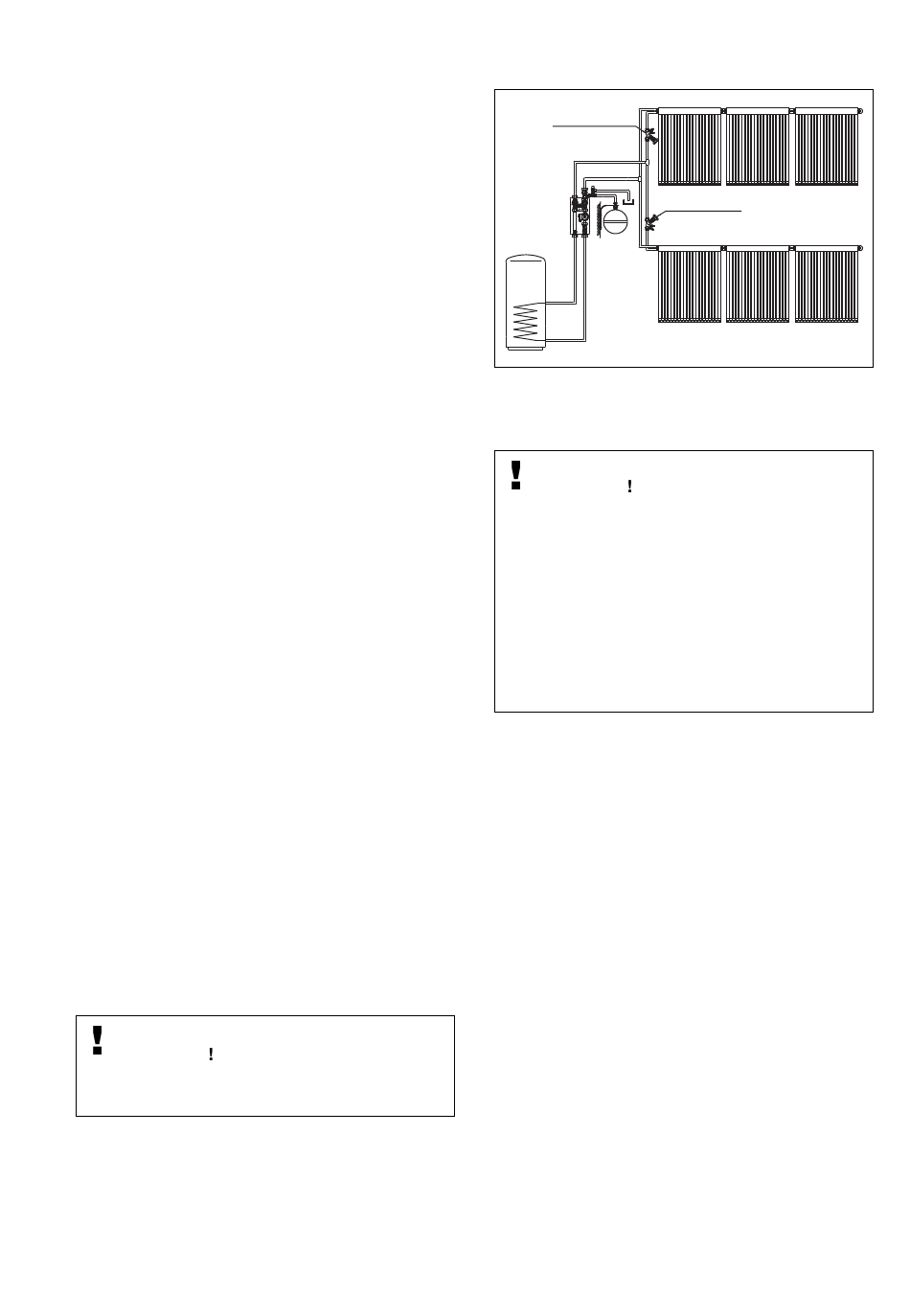

Abb. 6.2 Einbaubeispiel im solaren Vorlauf

7. Inbetriebnahme

ACHTUNG
Achten Sie darauf, dass keine Fremdkörper
(z.B. Späne) in das Gehäuse gelangen. Diese
können die Funktion stören.
Installieren Sie die Verschraubungen span-
nungsfrei und verwenden Sie passende Ga-
belschlüssel.
Beachten Sie die länderspezifischen und örtli-
chen Vorschriften.
Das Ventil ist vor Verschmutzungen zu schüt-
zen.
7.1. Entlüftung der Anlage
Vor der Inbetriebnahme muss die Anlage aufgefüllt
und entlüftet werden. Dabei sind die zulässigen
Betriebsdrücke zu berücksichtigen.

7.2. Voreinstellung

Die Voreinstellung der „Hydrocontrol STR" Strang-
regulierventile mittels berechneter Voreinstellwerte
kann bei Medientemperaturen bis 150 °C erfolgen.
Dazu die Blockierkappe mit einem Schraubendreher
entfernen und den Voreinstellwert am „Hydrocontrol
STR" durch Drehen des Handrades einstellen.
Die Anzeige der Grundeinstellung erfolgt durch
die Längsskalen in Verbindung mit dem Querstrich
des Schiebers. Eine Umdrehung des Handrades
entspricht jeweils dem Abstand der Skalenstriche
der Längsskala.
Die Anzeige der Feineinstellung erfolgt durch die
Umfangsskala am Handrad in Verbindung mit der
Markierung. Die Einteilung der Umfangsskala ent-
spricht 1/10 Umdrehung des Handrades.
