5.2. Construction et fonctionnement
Les robinets «Hydrocontrol STR» se composent
d'un corps de robinet à siège oblique, d'une tête
avec poignée manuelle pour le préréglage et d'un
orifice de mesure.
Sans dispositif d'arrêt permettant une suppression
de pression pendant la phase de stagnation (for-
mation de vapeur).
5.4. Marquage
Indications sur le corps:
OV
Fabricant
RM
Marque pour orifice de mesure intégré
DN
Diamètre nominal
PN
Pression nominale
Indications sur la poignée manuelle:
OV
Fabricant
STR
Type de robinet «Hydrocontrol STR»
DN
Diamètre nominal
Indications sur la plaque de marquage
kv
Valeur kv de l'orifice de mesure intégré
6. Montage
6.1. Fourniture
Avant le montage, contrôler que la robinetterie
livrée est complète et ne présente pas de dom-
mages dus au transport.
6.2. Lieu et position de montage
Avant de monter le robinet, la colonne doit être
rincée à fond. Il est recommandé d'installer un
filtre à tamis Oventrop.
Le robinet se monte dans n'importe quelle position
(horizontale, oblique ou verticale, dans sections
en montée ou en descente). Il faut veiller à ce que
le sens de circulation corresponde à celui de la
flèche et qu'une partie droite de tuyau L = 5 x Ø
se trouve en amont du robinet et une partie droite
de tuyau L = 2 x Ø en aval du robinet.
Le robinet d'équilibrage se monte aussi bien
sur l'aller que sur le retour.
ATTENTION
Ne pas monter le robinet d'équilibrage dans
la conduite de liaison vers le vase d'expan-
sion.
Les diagrammes de débit sont valables pour le
montage du «Hydrocontrol STR» sur l'aller et le
retour pourvu que le sens de circulation corres-
ponde à celui de la flèche.
De plus, la poignée manuelle et les raccordements
de mesure doivent être facilement accessibles.
«Hydrocontrol STR»

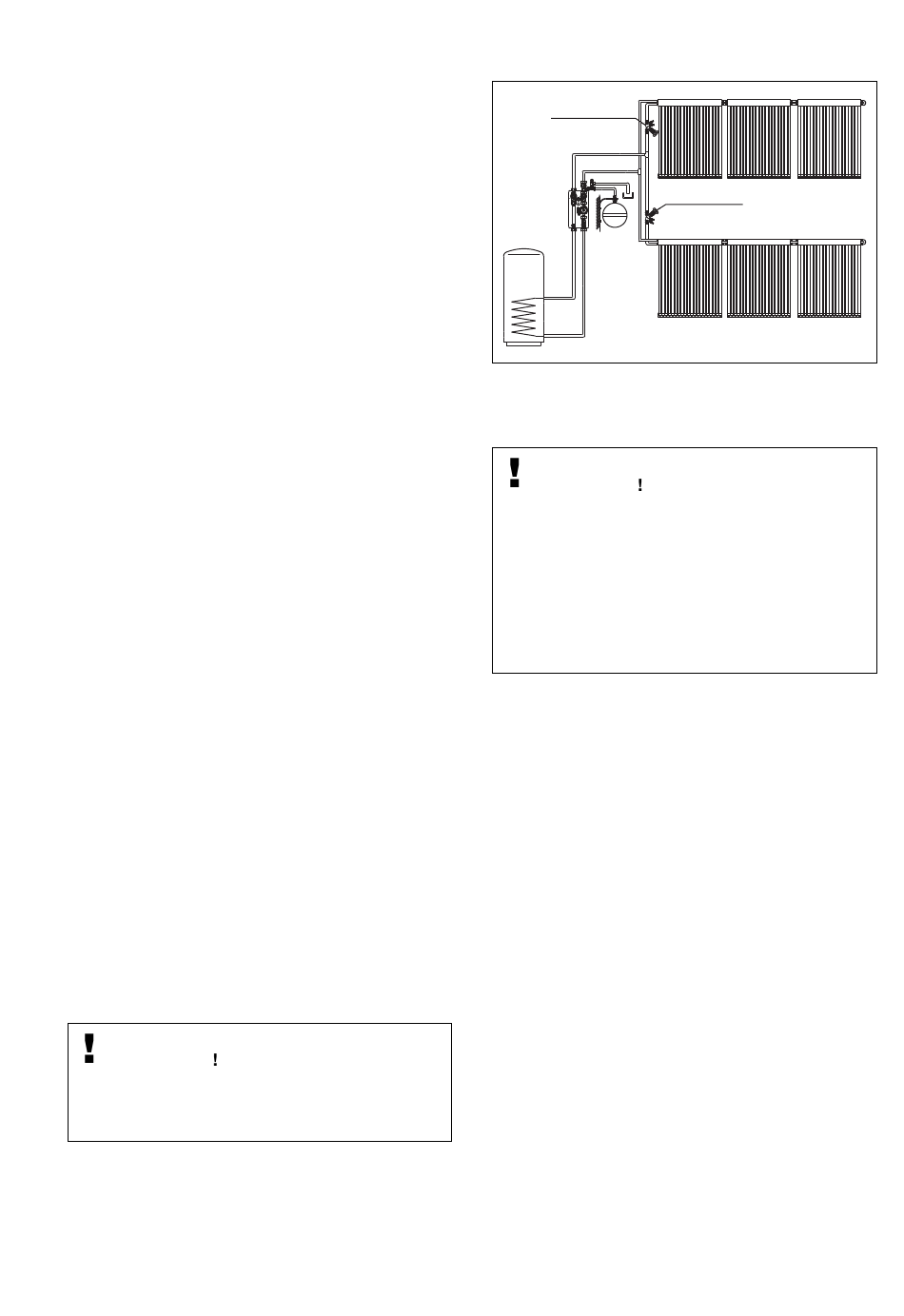

Fig. 6.2 Exemple de montage sur l'aller solaire
7. Mise en service
ATTENTION
Veillez à ce que des corps étrangers (par ex.
copeaux) ne s'introduisent pas dans le corps,
ceux-ci pouvant affecter le fonctionnement.
Monter les raccords sans contrainte en utilisant
des clés plates appropriées.
Merci d'observer les directives nationales.
Le robinet doit être protégé contre des en-
crassements.
7.1. Purge de l'installation
Avant la mise en service, l'installation doit être
remplie et purgée en tenant compte des pressions
de service admissibles.
7.2. Préréglage
Les valeurs de préréglage calculées peuvent être
réglées au robinet d'équilibrage «Hydrocontrol
STR» avec des températures du fluide jusqu'à
150°C. Pour ce faire, enlever le capuchon de blo-
cage à l'aide d'un tournevis et régler la valeur de
préréglage au «Hydrocontrol STR» en tournant la
poignée manuelle.
L'affichage du réglage de base se fait sur la gra-
duation longitudinale en relation avec la ligne
transversale du robinet. Un tour complet de la
poignée correspond à la distance d'une ligne
transversale à l'autre de la graduation longitudi-
nale.
Le réglage fin se fait à l'aide de la graduation cir-
culaire en mettant le chiffre déterminé (dixième de
tour) en face du repère.
«Hydrocontrol STR»
11
