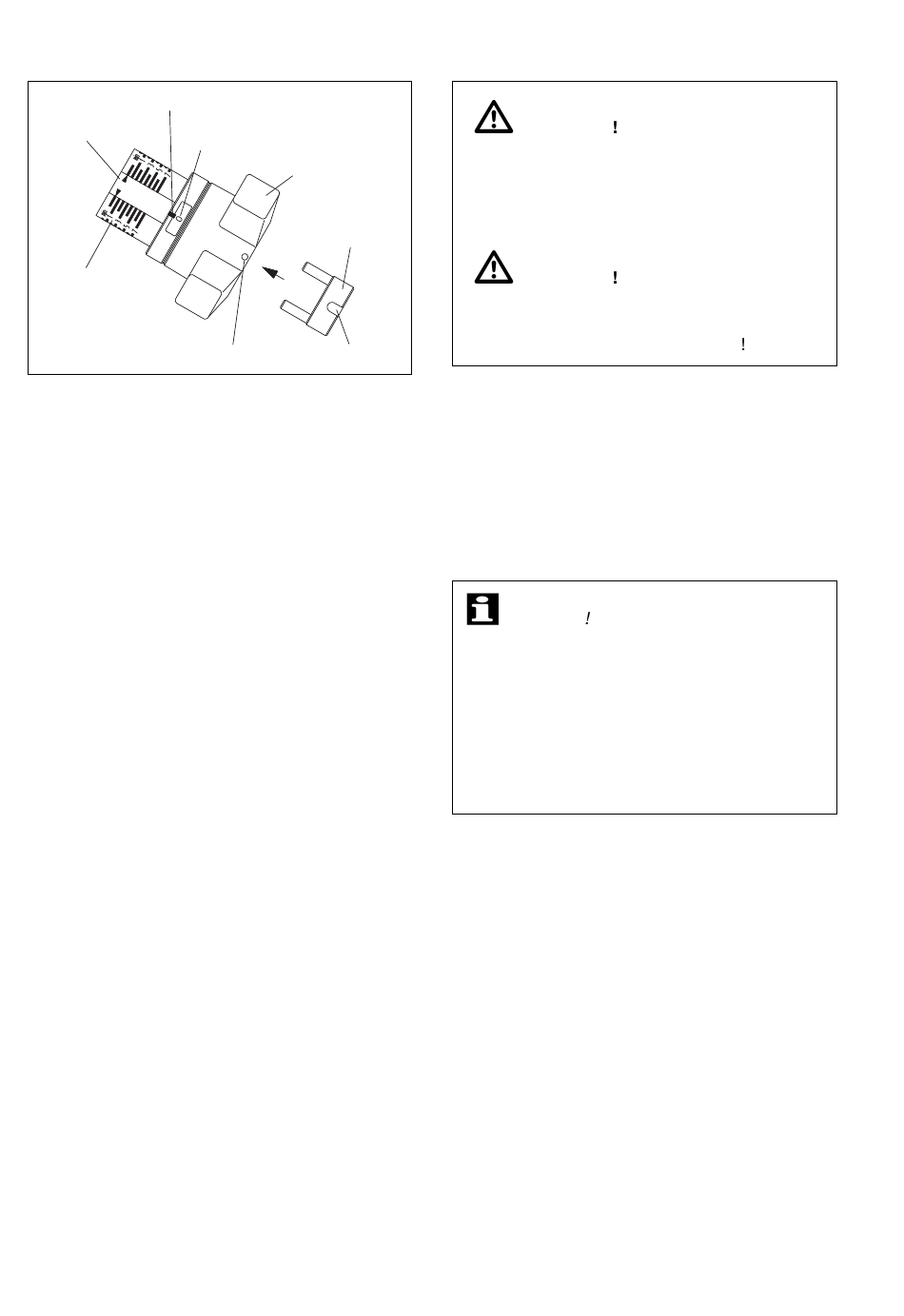

Markierung
Schieber
Zeiger
Grundeinstellung
über Längenskala
Bohrung für
Plombierdraht

7.3. Ablesbarkeit der Voreinstellskalen:

Je nach Einbaulage des „Hydrocontrol STR" kann
zur Verbesserung der Ablesbarkeit die Skala ver-
dreht werden.
Dazu ist das Ventil zu schließen, bis die Grund-
einstellung 'min' und die Feineinstellung '0' zeigt.
Nun die Blockierkappe abziehen, Schraube he-
rausdrehen und das Handrad mit einem leichten
Ruck von der Ventilspindel abziehen. Anschließend
ohne Veränderung der Einstellung ('min' und '0')
das Handrad so drehen, dass das Fenster der
Umfangsskala gut sichtbar ist. Jetzt das Handrad
wieder auf die Ventilspindel aufdrücken und be-
festigen. Blockierkappe aufdrücken.
7.4. Einregulierung mit Differenzdruck-Mess-
geräten
Bei abgedeckten Kollektoren bzw. bei niedrigen
Medientemperaturen kann der hydraulische Ab-
gleich der einzelnen Solarkollektoren mit dem
Oventrop OV-DMC2 Messcomputer oder mit dem
OV-DMPC Messsystem durchgeführt werden.
4
Feineinstellung über
Umfangsskala
Handrad
Blockierkappe
Öffnung für
Plombierdraht
WARNUNG Heiße Oberflächen.
Bei Betrieb kann des Ventil die Medientempe-
ratur annehmen. Bei hohen Medientempera-
turen nicht ohne Schutzhandschuhe anfas-
sen.
WARNUNG Heißes Medium.
Beim Lösen der Schnellkupplungen können
geringe Mengen heißen Mediums austreten.
Sicherheitshandschuhe verwenden
7.5. Korrekturfaktoren für Wasser-Glykol-Ge-
mische
Die Korrekturfaktoren der Frostschutzmittelhersteller
müssen bei der Berechnung der Voreinstellwerte
und bei der Messung mit dem Messcomputer be-
rücksichtigt werden.
8. Zubehör
HINWEIS
– Um im Betrieb die Voreinstellung zu plom-
bieren ist ein Plombiersatz erhältlich.
– Zur Integration in Ihre Anlage sind Oventrop
"Regusol"- Klemmringverschraubungen ver-
fügbar.
– Zur Messung des Differenzdruckes bietet
Oventrop Messgeräte für den hydraulischen
Abgleich an.
Das Zubehörsortiment finden Sie im Katalog.

9. Wartung und Pflege

Die Armatur ist wartungsfrei.

10. Garantie

Es gelten die zum Zeitpunkt der Lieferung gültigen
Garantiebedingungen der Fa. Oventrop.
