Vor dem Einbau des Ventils die Einbau- und Betriebs-
anleitung vollständig lesen
Einbau, Inbetriebnahme, Bedienung und Wartung darf
nur durch geschultes Fachpersonal durchgeführt wer-
den
Die Einbau- und Betriebsanleitung sowie alle mitgel-
tenden Unterlagen sind an den Anlagenbetreiber wei-
terzugeben
Inhalt:
1
Allgemeine Hinweise .............................................. 1
2
Sicherheitshinweise................................................ 1
3
Transport, Lagerung und Verpackung.................... 2
4
Technische Daten ................................................... 2
5
Aufbau und Funktion ............................................. 3
6
Einbau .................................................................... 3
7
Betrieb.................................................................... 3
8
Zubehör .................................................................. 4
9
Wartung und Pflege..................... ...................... 4
10 Gewährleistung ...................................................... 4

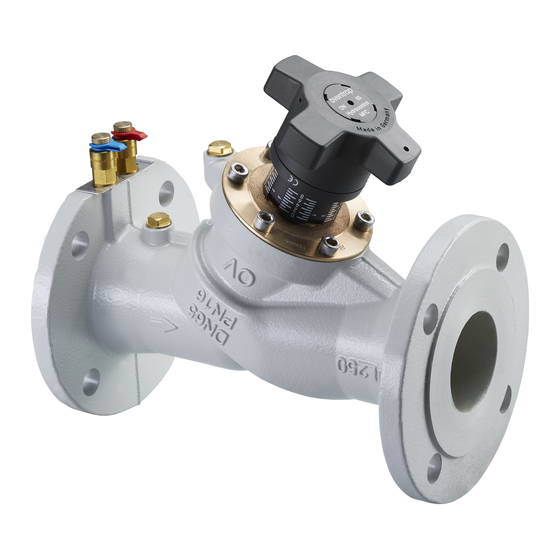

Abb. 1 „Hydrocontrol MFC"
OVENTROP GmbH & Co. KG
Paul-Oventrop-Straße 1
D-59939 Olsberg
Telefon
+49 (0)29 62 82-0
Telefax
+49 (0)29 62 82-400
E-Mail
mail@oventrop.de
Internet
www.oventrop.com
Eine Übersicht der weltweiten Ansprechpartner
finden Sie unter www.oventrop.de.
Premium Armaturen + Systeme
„Hydrocontrol MFC"
Einbau- und Betriebsanleitung für Fachpersonal
GEFAHR
telbar gefährliche Situation hin, die zum Tod oder zu schwe-
ren Verletzungen führen wird, wenn die Sicherheitsmaß-
nahmen nicht befolgt werden.
WARNUNG
möglicherweise gefährliche Situation hin, die zum Tod oder
zu schweren Verletzungen führen kann, wenn die Sicher-
heitsmaßnahmen nicht befolgt werden.
VORSICHT
möglicherweise gefährliche Situation hin, die zu geringfü-
gigen oder leichten Verletzungen führen kann, wenn die
Sicherheitsmaßnahmen nicht befolgt werden.
2 Sicherheitshinweise
2.1 Bestimmungsgemäße Verwendung
Die Betriebssicherheit ist nur bei bestimmungsgemäßer
Verwendung des „Hydrocontrol MFC" gewährleistet.
Das „Hydrocontrol MFC" Strangregulierventil mit integrier-
ter Messblende ist zum Einbau in den Strangleitungen
von Zentralheizungs- und Kühlanlagen, mit geschlossenen
Kreisläufen für den Betrieb mit nicht aggressiven Flüssig-
keiten bestimmt. Es ermöglicht einen hydraulischen Ab-
gleich der Strangleitungen untereinander.
Jede darüber hinausgehende und/oder andersartige Ver-
wendung des Ventils ist untersagt und gilt als nicht be-
stimmungsgemäß. Ansprüche jeglicher Art gegen den
Hersteller und/oder seine Bevollmächtigten wegen Schä-
den aus nicht bestimmungsgemäßer Verwendung können
nicht anerkannt werden. Zur bestimmungsgemäßen Ver-
wendung zählt auch die korrekte Einhaltung der Einbau-
und Betriebsanleitung.
Technische Änderungen vorbehalten.
01/2021
106585180
GEFAHR weist auf eine unmit-
WARNUNG weist auf eine
VORSICHT weist auf eine
