DE
Vor dem Einbau des Strangregulierventiles die
Einbau- und Betriebsanleitung vollständig lesen
Die Einbau- und Betriebsanleitung sowie alle
mitgeltenden Unterlagen an den Anlagenbe-
treiber weitergeben
Inhalt:
1. Allgemeines ............................................... 1
2. Sicherheitshinweise................................... 1
4. Technische Daten ...................................... 2
5. Gerätebeschreibung.................................. 2
6. Montage .................................................... 3
7. Inbetriebnahme ......................................... 3
8. Zubehör ..................................................... 4
9. Wartung und Pflege................................... 4
10. Garantie ..................................................... 4

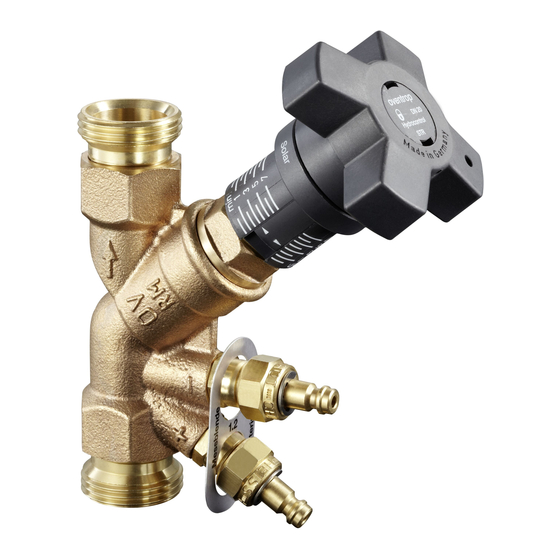

Abb.1. „Hydrocontrol STR"
OVENTROP GmbH & Co. KG
Paul-Oventrop-Straße 1
D-59939 Olsberg
Telefon
+49 (0) 29 62 82-0
Telefax
+49 (0) 29 62 82-400
E-Mail
mail@oventrop.de
Internet www.oventrop.com
Eine Übersicht der weltweiten Ansprechpartner
finden Sie unter www.oventrop.de.
Technische Änderungen vorbehalten.
136905080 06/2017
„Hydrocontrol STR" Strangregulierventil
für den hydraulischen Abgleich von Solarkollektoren
Einbau- und Betriebsanleitung für den Fachhandwerker
Premium Armaturen + Systeme

1. Allgemeines

1.1. Informationen zur Betriebsanleitung
Diese Einbau- und Betriebsanleitung dient dem
Fachhandwerker dazu, das „Hydrocontrol STR"
fachgerecht zu installieren und in Betrieb zu neh-
men.
Mitgeltende Unterlagen:
Anleitungen aller Anlagenkomponenten sowie all-
gemein: Normen, Vorschriften, Sicherheitsbestim-
mungen.
1.2. Aufbewahrung der Unterlagen
Diese Betriebsanleitung sollte zum späteren Ge-
brauch vom Anlagenbetreiber aufbewahrt wer-
den.
1.3. Symbolerklärung
Hinweise zur Sicherheit sind durch Symbole ge-
kennzeichnet. Diese Hinweise sind zu befolgen,
um Unfälle, Sachschäden und Störungen zu ver-
meiden.
GEFAHR
Unmittelbare Gefahr für Leib und Leben
ACHTUNG
Mögliche gefährliche Situation für Produkt,
Anlage oder Umwelt
HINWEIS
Nützliche Informationen und Hinweise
1.4. Urheberschutz
Die Einbau- und Betriebsanleitung ist urheber-
rechtlich geschützt.

2. Sicherheitshinweise

Das Strangregulierventil muss von einem aner-
kannten Fachbetrieb unter Beachtung der für den
Einsatzbereich gültigen Normen und Vorschriften
installiert werden.
Für Schäden und Störungen die durch Nichtbe-
achtung dieser Anleitung entstehen, übernehmen
wir keine Haftung.
Der Fall eines externen Brandes wurde bei der
Auslegung des Ventils nicht berücksichtigt.
