3 Transport, Verpackung und
Lagerung

3.1 Transportinspektion

Lieferung unmittelbar nach Erhalt auf mögliche
Transportschäden untersuchen.
Falls derartige oder andere Mängel feststellbar
sind, Warensendung nur unter Vorbehalt anneh-
men. Reklamation einleiten. Dabei Reklamations-
fristen beachten.
3.2 Lagerung
Den „Multidis SFB" nur unter folgenden Bedin-
gungen lagern:
– Nicht im Freien. Trocken und staubfrei aufbe-
wahren.
– Keinen aggressiven Medien oder Hitzequellen
aussetzen.
– Vor Sonneneinstrahlung und übermäßiger me-
chanischer Erschütterung schützen.
– Lagerungstemperatur: -20°C bis +55°C, relative
Luftfeuchtigkeit: max. 95
ACHTUNG
• Gegen äußere Gewalt (wie Schlag, Stoß,
Vibration usw.) schützen
• Armaturaufbauten wie Handräder, Mess-
ventile, Stellantriebe dürfen nicht zur Auf-
nahme von äußeren Kräften, wie z.B. als
Anbindungspunkte für Hebezeuge etc.
zweckentfremdet werden.
• Es müssen geeignete Transport- und
Hebe mittel verwendet werden.

4. Technische Daten

4.1 Abmessungen

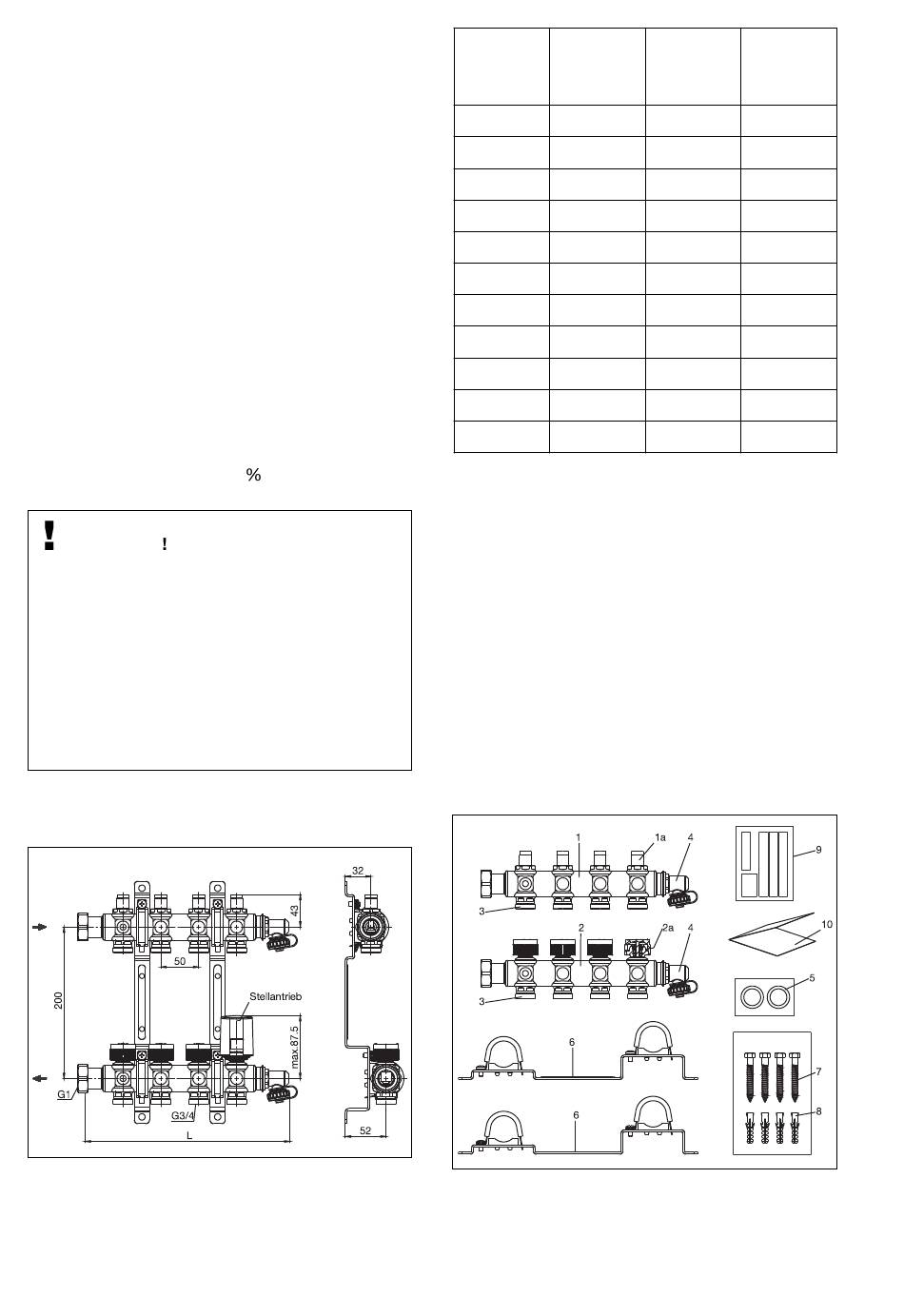

Abb. 1: Abmessungen
2
Artikel-Nr. Abgänge
1405452 2
1405453 3
1405454 4
1405455 5
1405456 6
1405457 7
1405458 8
1405459 9
1405460 10
1405461 11
1405462 12
Tabelle 1: Abmessungen
4.2 Leistungsdaten
2 bis 12 Heizkreisanschlüsse
max. Betriebsdruck:
max. Differenzdruck:
max. Betriebstemperatur: 70 °C
k -Wert:
VS

5. Aufbau und Funktion

5.1 Lieferumfang

Die Vor- und Rücklaufbalken sind werkseitig vor-
montiert und dichtgeprüft.
Die „Multidis SFB" Edelstahl-Verteiler sind sowohl
für Links- als auch für Rechtsanschluss geeignet.
Abb. 2: Lieferumfang
Länge mit
Länge (L) Kugelhahn
1406384
168 mm 248 mm
218 mm 298 mm
268 mm 348 mm
318 mm 398 mm
368 mm 448 mm
418 mm 498 mm
468 mm 548 mm
518 mm 598 mm
568 mm 648 mm
618 mm 698 mm
668 mm 748 mm
6 bar
1 bar
1,9 m²/h
