3. Transport, emballage et stockage

ATTENTION
– Protéger contre des influences extérieures
(chocs, secousses, vibrations etc.)
– Les accessoires de robinetterie tels que vo-
lants, prises de pression, moteurs ne doivent
pas être utilisés comme point d'attache
pour des engins de levage etc.
– Poids voir «Données techniques»
– Température de stockage: -20°C jusqu'à
+60°C

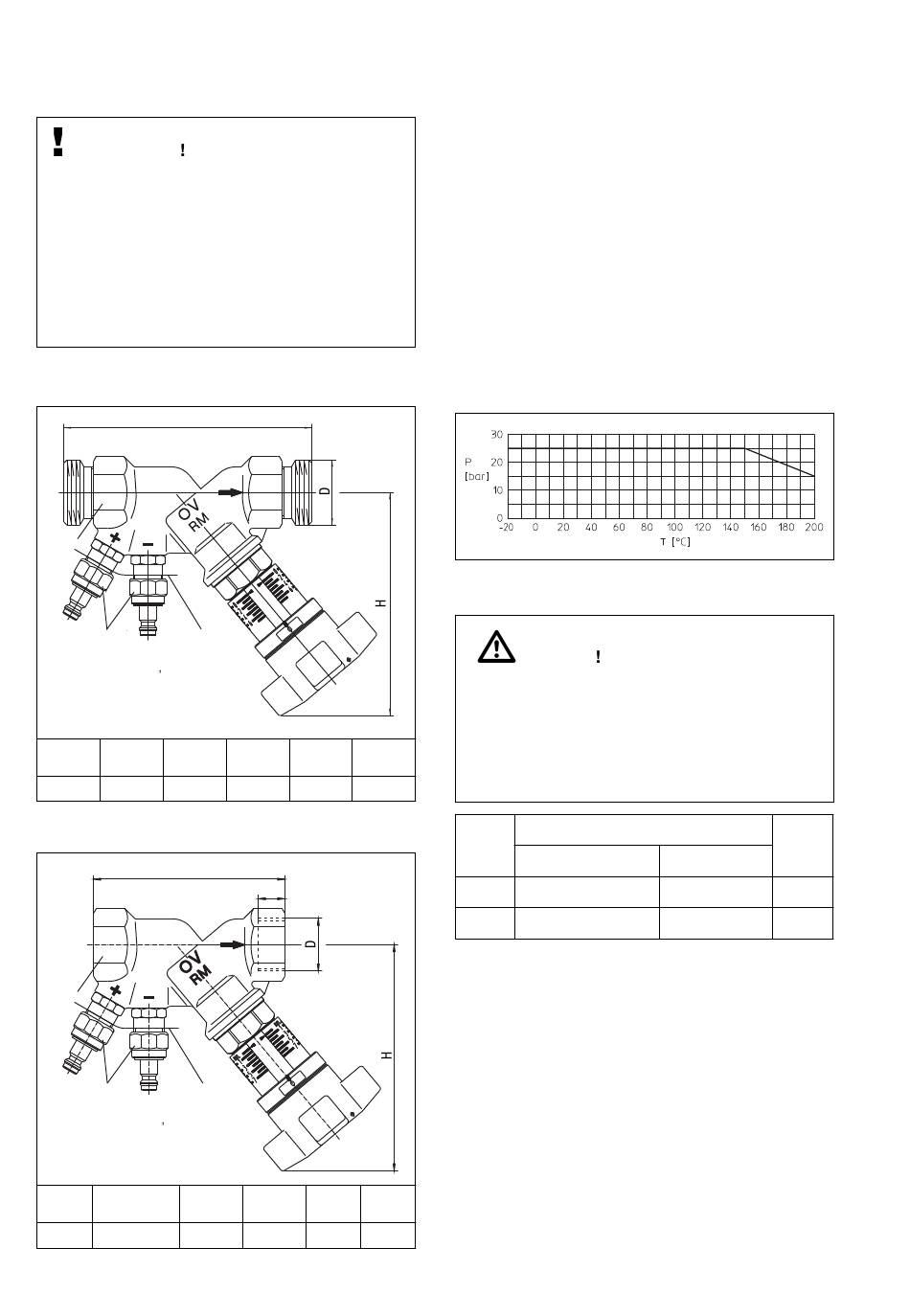

4. Données techniques
4.1. Encombrements
L
SW*
Prise de
Plaque de marquage
pression
avec valeur kv de
l orifice de mesure
* SW = Dimension de la clé
D
DN t
ISO 228
20 G 1 14.5
Fig. 4.1 Encombrements «Hydrocontrol STR»
avec raccordement à serrage
L
SW
Prise de
Plaque de marquage
pression
avec valeur kv de
l orifice de mesure
* SW = Dimension de la clé
D
DN
EN 10226-1
3
20 G ⁄ 14,5
4
Fig. 4.2 Encombrements «Hydrocontrol STR»
avec raccordement fileté femelle
10
L H SW
126 116 32
t
t L H SW
96 116 32
4.2. Caractéristiques
Raccordements: Les prises de pression sont
équipées de la technique à
prises rapides.
Fluide: Eau et mélanges eau-glycol.
Ne convient pas aux fluides
huileux et agressifs.
Position de montage: indifférente, mais bien ac-
cessible.
Lieu d'installation: protégé contre les intem-
péries, à l'intérieur et exté-
rieur de bâtiments fermés.
Température de service max. t
Température de service min:
Fig. 4.3 Pression de service max. ps en fonction
de la température de service t
DANGER
Il convient d'assurer par des mesures appro-
priées (par exemple soupapes de sécurité)
que les pressions de service max. ainsi que
les températures de service max. et min. ne
soient pas dépassées ni vers le haut ni vers le
bas.
DN
Orifice de mesure Robinet total
20 LF 1,2
20 MF 4,1
* Débit min. en l/min avec une perte de charge de
1 kPa (10 mbars) à travers l'orifice de mesure.
Diagrammes de débit: voir «Information technique»
(dans le catalogue «Informations techniques» ou
sur internet sur www.oventrop.com)
4.3 Matériaux
Corps et tête en bronze, tige et clapet en laiton
résistant au dézingage).

5. Description

5.1. Domaine d'application

Les robinets Oventrop «Hydrocontrol STR» se
montent sur les conduites de capteurs solaires et
permettent l'équilibrage hydraulique des capteurs
solaires entre eux.
: 200°C
s
-20 °C
s
Kvs
Débit
min.*
1,04 2
2,6 6,8
