Laser-Drehzahlmesser

Sicherheit

• Laserprodukt Klasse 1.
• Gehen Sie bei eingeschaltetem
Laserstrahl stets vorsichtig vor.
• Sehen Sie nicht direkt in den Strahl. Richten
Sie den Strahl niemals auf die Augen eines
Menschen oder eines Tieres.
• Richten Sie den Laserstrahl niemals auf glänzende
Oberflächen, da diese den Strahl reflektieren und
so Ihre Augen getroffen werden können.
• Richten Sie den Laserstrahl niemals auf explosive Gase.
• Bedenken Sie beim Messen Folgendes:
• Die reflektierende Oberfläche muss kleiner sein als die nicht reflektierende Oberfläche.
• Wenn das zu messende Objekt eine glänzende Oberfläche hat, decken Sie die zu messende
Oberfläche mit einem schwarzen Streifen ab, oder lackieren Sie sie schwarz, bevor der
Reflektorstreifen befestigt wird.
• Reinigen Sie die Oberfläche, bevor Sie den Streifen befestigen.
• Wenn Sie bei niedriger Drehzahl messen, können präzisere Werte erzielt werden, indem eine größere Anzahl von
Streifenstücken gleichmäßig um das zu messende Objekt verteilt wird. Teilen Sie dann den abgelesenen Wert
durch die Anzahl der Streifenstücke, um die tatsächliche Drehzahl zu ermitteln.
Drehzahl messen
1. Stellen Sie den Schalter auf die Position RPM, um die Drehzahl zu messen oder auf TOT, um die Anzahl von
Umdrehungen zu messen.
2. Legen Sie ein kleines Stück Reflektorstreifen (ca. 1x1 cm) auf das sich drehende zu messende Objekt.
3. Drücken und halten Sie die Messtaste auf der Seite des Geräts. Richten Sie den Messstrahl auf das Objekt und
den Reflektorstreifen. Nach 1 bis 2 Sekunden leuchtet das Display auf.
4. Halten Sie die Messtaste während des gesamten Messverfahrens gedrückt. Das Gerät wird ausgeschaltet, wenn
Sie die Messtaste loslassen.
Lesen Sie den letzten, den höchsten und den niedrigsten wert ab
Das Gerät speichert automatisch den letzten, den höchsten und den niedrigsten Wert einer Messung (d. h. solange die
Messtaste gedrückt wird.). Drücken und halten Sie die Memory-Taste (MEM), um die gespeicherten Werte anzuzeigen.
Der Wert wird nach 1-2 Sekunden auf dem Display angezeigt.
Erstes Mal drücken
Zweites Mal drücken
Drittes Mal drücken
Batterien wechseln
Die Batterien werden schwach, wenn das Symbol für niedrigen Batteriestatus angezeigt wird.
1. Öffnen Sie die Batterieabdeckung, indem Sie die Schlitzschraube öffnen.
2. Entfernen Sie die alten Batterien, und ersetzen Sie sie durch neue. Verwenden Sie 4 R6-Batterien (AA) mit 1,5 Volt.
3. Achten Sie darauf, dass die Batterien richtig eingesetzt sind, da das Gerät andernfalls beschädigt werden kann.
4. Schließen Sie die Batterieabdeckung, und befestigen Sie sie mit der Schraube.

wartung

Reinigen Sie den Drehzahlmesser mit einem weichen, feuchten Lappen. Verwenden Sie niemals Lösungsmittel für die
Reinigung. Legen Sie das Gerät niemals in Wasser oder eine andere Flüssigkeit.
Setzen Sie den Drehzahlmesser nicht direkter Sonneneinstrahlung, hohen Temperaturen, übermäßigem
Staubaufkommen oder mechanischen Einwirkungen aus.
Entfernen Sie die Batterien, wenn das Gerät über einen längeren Zeitraum nicht benutzt wird.
Der Drehzahlmesser darf nur von einem autorisierten Techniker geöffnet werden.
8
German-
SpEZIALwERKZEUGE
Wert
Letzter
Höchster
Niedrigster
RPM
TOT
MEM

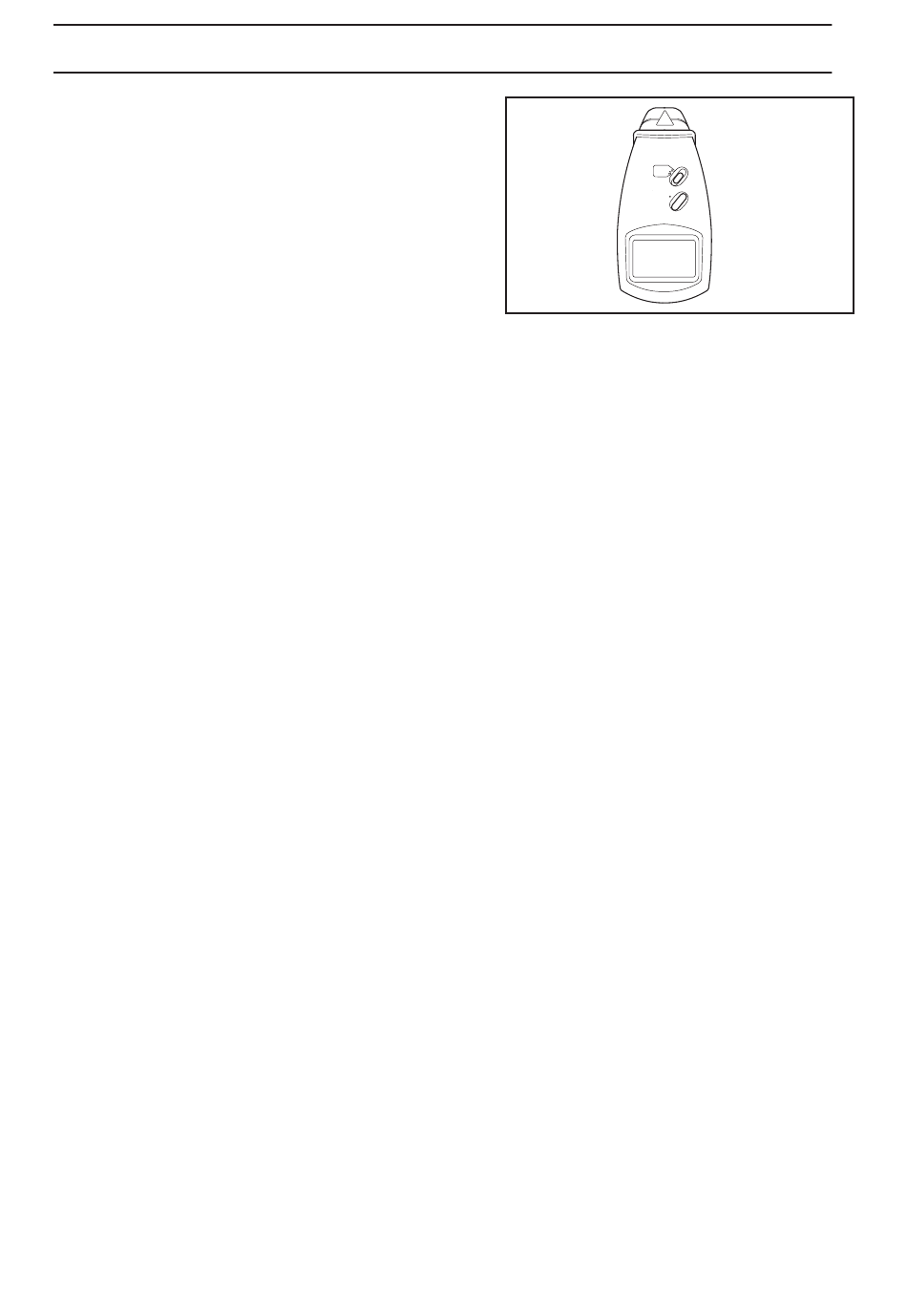

DIGITAL TACHOMETER
