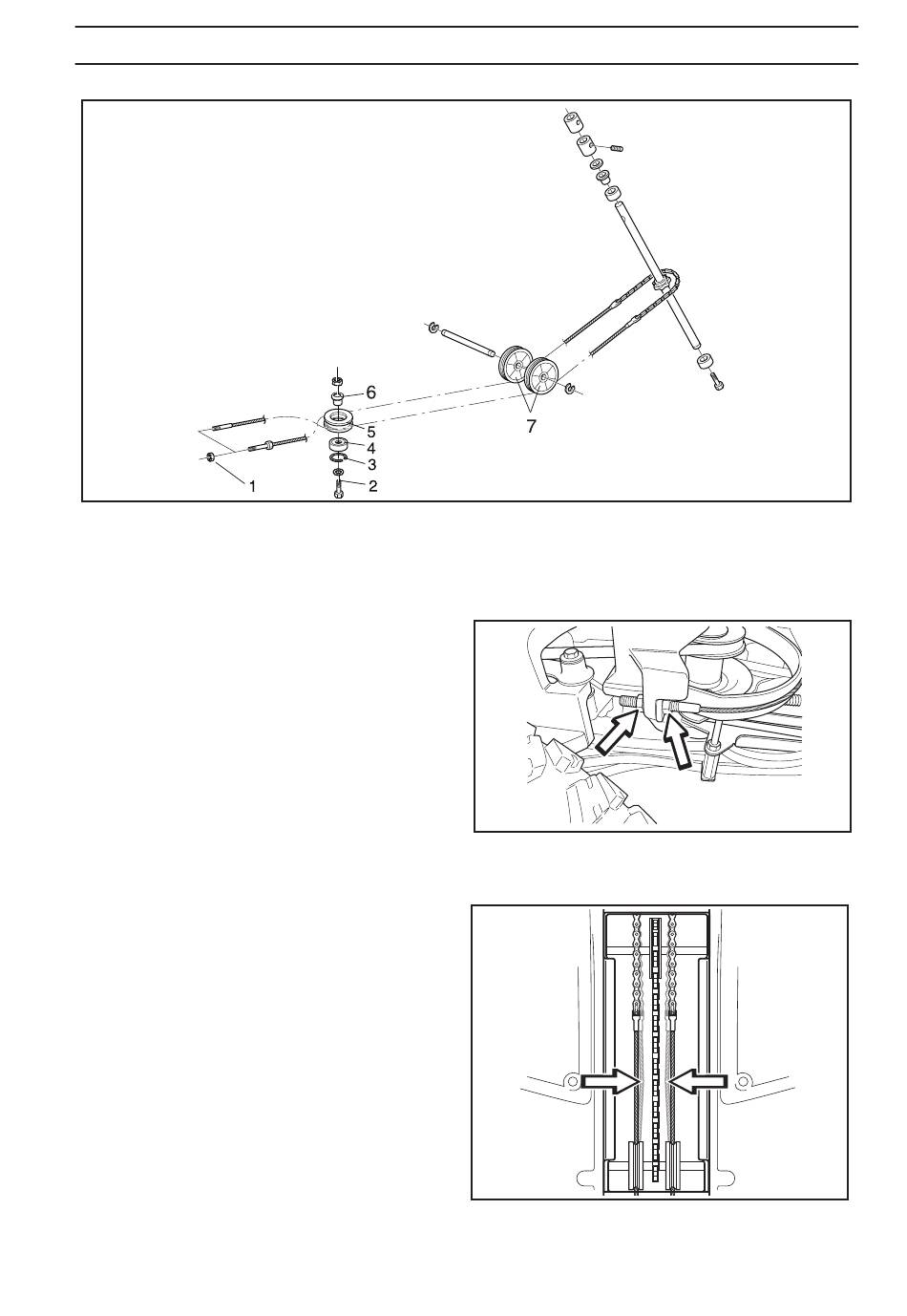

Lenkseilzüge und Seilzugrolle

Ausbau/Einbau der Seilzugriemenscheibe

Entfernen Sie das Rahmenblech und den
Unterfahrschutz unter der Maschine.
Lösen Sie die hintere Befestigung der
Lenkseilzüge (1).
Entfernen Sie die Schraube (2) und die
Riemenscheibe (5).
4. Entfernen Sie den Lagersicherungsring
(3), und klopfen Sie das Lager (4) heraus.
5. Bauen Sie die Riemenscheibe in
umgekehrter Reihenfolge zusammen.
Die Schraube (2) muss in das hintere
Loch im Rahmen montiert werden. Die
Buchse (6) wird zwischen Rahmen und
Riemenscheibe gesetzt.
Stellen Sie sicher, dass die Seilzüge
ordnungsgemäß unter den
Lenkseilzugrollen (7) im Rahmentunnel
liegen.
Halten Sie die Seilzüge beispielsweise
mit einem einstellbaren Zoll-
Schraubenschlüssel, damit sie sich nicht
verdrehen.
Stellen Sie sicher, dass das Lenkrad sich
mittig befindet, wenn die Hinterräder
geradeaus zeigen. Positionieren Sie bei
Bedarf die Kette am Lenkservogetriebe neu,
oder passen Sie die hintere Befestigung des
Lenkseilzugs (1) an.
Prüfen Sie nach der Montage die
Seilspannung (siehe "Prüfen und Justieren
der Lenkseilzüge").
REpARATURANwEISUNGEN
Hintere Befestigung der Lenkseilzüge rechts
Spannung der Lenkseilzüge
