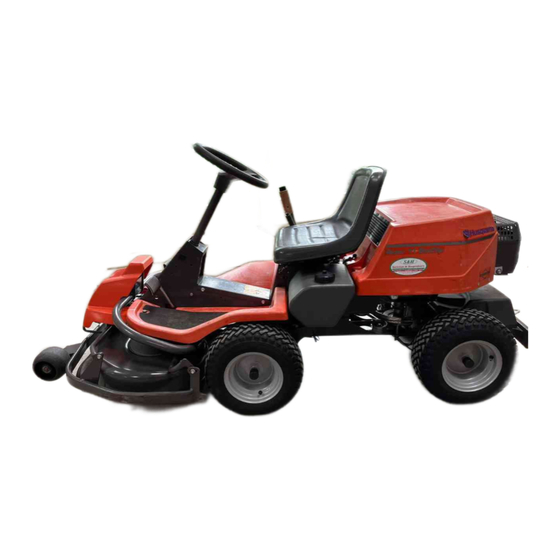

Husqvarna Rider 11 Bedienungsanweisung
Vorschau ausblenden
Andere Handbücher für Rider 11:
- Werkstatt-handbuch (71 Seiten) ,
- Bedienungsanweisung (43 Seiten) ,
- Bedienungsanleitung (56 Seiten)
Verwandte Anleitungen für Husqvarna Rider 11
Inhaltszusammenfassung für Husqvarna Rider 11
- Seite 1 Bedienungsanweisung Rider 11 Rider 13 Rider 11 Bio Rider 13 Bio Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Deutsch Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.
- Seite 2 Svenska –...
-
Seite 3: Inhaltsverzeichnis
INHALT Bedienungsanweisung für Rider 11 und Rider 13 Rider 11 Bio und Rider 13 Bio Einleitung ............. 2 Wartung .............. 21 Fahren und Transport auf öffentlichen Wartungsplan ..........21 Straßen ............2 Abdeckungen des Aufsitzmähers ausbauen ... 22 Abschleppen ............ 2 Lenkseilzüge prüfen und einstellen .... -
Seite 4: Bedienung
EINLEITUNG Sehr geehrter Kunde! Wir gratulieren Ihnen zum Kauf eines Husqvarna Riders. Unsere Ridermodelle sind nach bewährtem Konzept mit frontmontiertem Mähaggregat und patentierter Hinterradsteuerung ausgestattet. Auch auf kleinen, engen Arbeitsflächen mähen Rider überaus effektiv. Die Bedienhebel sind übersichtlich angeordnet und tragen, ebenso wie das über Fußpedale gesteuerte Hydrogetriebe (bestimmte Modelle), zur einzigartigen Anwenderfreundlichkeit der Maschine bei. -
Seite 5: Guter Service
EINLEITUNG Guter Service Husqvarnas Produkte werden weltweit ausschließlich über den Servicefachhandel vertrieben, damit unsere Kunden stets den bestmöglichen Kundendienst und Service erhalten. Vor dem Ausliefern wurde Ihre Maschine beispielsweise von Ihrem Händler geprüft und eingestellt. Wenn Sie Ersatzteile benötigen oder Fragen zu Service, Garantie usw. haben, wenden Sie sich bitte an: Motor Getriebe Diese Bedienungsanleitung gehört zur... -
Seite 6: Erklärung Der Symbole
ERKLÄRUNG DER SYMBOLE Diese Symbole sind auf dem Aufsitzmäher und in der Bedienungsanweisung zu sehen. Bitte machen Sie sich mit ihrer Bedeutung vertraut. Lesen Sie die Bedienungsanweisung. Rückwärtsgang Leerlauf Schnell Langsam Motor aus Batterie Choke Kraftstoff Öldruck Mähhöhe Rückwärtsgang Vorwärtsgang Zündung Hydrostatischer Freilauf Kupplung offen... -
Seite 7: Sicherheitsvorschriften
SICHERHEITSVORSCHRIFTEN Sicherheitsvorschriften Diese Anweisungen dienen Ihrer Sicherheit. Lesen Sie sie sorgfältig durch. WARNUNG! Dieses Symbol bedeutet, dass auf wichtige Sicherheitsvorschriften hingewiesen wird. Es gilt Ihrer Sicherheit. Allgemeine Verwendung • Lesen Sie alle Anweisungen in dieser Bedie- nungsanleitung und an der Maschine, bevor Sie sie starten. - Seite 8 SICHERHEITSVORSCHRIFTEN • Fahren Sie vorsichtig um feste Gegenstände, WARNUNG! damit die Messer nicht dagegen schlagen. Motorabgase und einige ihrer Niemals über einen Fremdkörper fahren. Inhaltsstoffe sowie einige • Die Maschine nur bei Tageslicht oder bei Maschinenteile enthalten oder emittieren Chemikalien, die sonstiger guter Beleuchtung benutzen.
-
Seite 9: Fahren Am Hang
Gelände kann die Maschine leichter umkip- pen. Hohes Gras kann Hindernisse verbergen. • Langsam fahren. Kleine Lenkbewegungen ausführen. Rider 11: Einen niedrigen Gang wählen, um ein Anhalten und Schalten zu vermei- den. Die Motorbremsfunktion der Maschine ist im 8010-054 An Hängen ist extra vorsichtig zu fahren. -
Seite 10: Kinder
SICHERHEITSVORSCHRIFTEN Kinder • Tragische Unfälle können eintreffen, wenn der Fahrer nicht auf Kinder in der Nähe der Maschine achtet. Kinder sind oft neugierig und wollen sich Maschine und Mäharbeiten aus der Nähe ansehen. Niemals davon ausgehen, dass Kinder dort bleiben, wo Sie sie zuletzt gesehen haben. - Seite 11 SICHERHEITSVORSCHRIFTEN • Undichtigkeiten in der Kraftstoffanlage sind zu beheben, bevor der Motor angelassen werden darf. • Maschine und Kraftstoff so aufbewahren, dass keine Gefahr von Schäden durch leckenden Kraftstoff oder Kraftstoffdämpfe entstehen kann. • Den Kraftstoffstand vor jedem Gebrauch prüfen WARNUNG! und den Tank nicht ganz füllen, sodass sich der Motor und Abgasanlage werden...
-
Seite 12: Transport
SICHERHEITSVORSCHRIFTEN • Die Maschine niemals im Haus oder in mangel- haft belüfteten Räumen verwenden. Die Abgase enthalten Kohlenmonoxid, ein geruchloses, giftiges und lebensgefährliches Gas. • Anhalten und die Ausrüstung prüfen, wenn Sie auf etwas auffahren. Bei Bedarf vor dem Start reparieren. -
Seite 13: Vorstellung
VORSTELLUNG Vorstellung Rider 11 und Rider 11 Bio hat ein Getriebe vom Typ ”inline” mit 5 Vorwärtsgängen und einem Wir beglückwünschen Sie zu Ihrer Entscheidung für Rückwärtsgang. ein ausgezeichnetes Qualitätsprodukt. Bei Modell Rider 13 und Rider 13 Bio erfolgt die In dieser Bedienungsanweisung werden vier Kraftübertragung durch ein hydrostatisches... -
Seite 14: Gas-/Chokehebel Rider 11/11 Bio
VORSTELLUNG RIDER 11/11 BIO Gas-/Chokehebel Mit dem Gashebel wird die Drehzahl des Motors und damit auch die Drehgeschwindigkeit der Messer geregelt. Der Regler wird auch für die Chokefunktion benutzt. Beim Einschalten der Chokefunktion erhält der Motor ein fetteres Kraftstoff-Luftgemisch, was das Anlassen des kalten Motors erleichtert. -
Seite 15: Vorstellung Rider 13/13 Bio
VORSTELLUNG RIDER 13/13 BIO Gas-/Chokehebel Mit dem Gashebel wird die Drehzahl des Motors und damit auch die Drehgeschwindigkeit der Messer geregelt. Der Hebel wird auch benutzt, um die Chokefunktion zu betätigen. Bei Betätigung der Chokefunktion erhält der Motor ein fetteres Kraftstoff-Luftgemisch. Dieses erleichtert einen Kaltstart. -
Seite 16: Mähaggregat
Rider 11 und Rider 13 haben ein Mähaggregat mit Rückauswurf, d.h. das Mähgut wird durch das Mähaggregat nach hinten ausgeworfen. 6004-009Hy Rider 11 Bio und Rider 13 Bio haben ein mit zwei Messern versehenes BioClip-Aggregat. 6017-214 Hubhebel für Mähaggregat Der Hubhebel wird für das Umstellen des Mäh- aggregats in Transport- oder Mähstellung benutzt. -
Seite 17: Verstellhebel Für Mähhöhe
VORSTELLUNG Verstellhebel für Mähhöhe Mit diesem Hebel kann die Mähhöhe in 9 Stufen geregelt werden. Aggregat mit Rückauswurf, 40-90 mm BioClip-Aggregat, 45-95 mm 6004-013H Rider 13 H Sitz Der Sitz ist an der Vorderkante mit einem Klipp- gelenk versehen und kann nach vorn gekippt werden. -
Seite 18: Fahrbetrieb
Bei Rider 11 und Rider 11 Bio befinden sich Bremspedal und Sperrknopf an der rechten Seite. Rider 13 6007-002H 3. Bei Rider 11 und Rider 11 Bio: Den Schalthe- bel auf ”N” stellen (Neutralstellung). WICHTIGE INFORMATION Beim Schalten in die Neutralstellung nicht den Rückwärts-Sperrknopf am Schalthebel drücken. - Seite 19 FAHRBETRIEB Bei kaltem Motor: 4. Den Gashebel in Position 3 (Chokeposition) führen. In dieser Position erhält der Motor ein fetteres Gemisch. Dieses erleichtert den Start des Motors. 6007-004H Bei warmem Motor: 5. Den Gashebel zwischen Position 1 und 2 stellen. 6007-005H 6.
-
Seite 20: Betrieb Des Aufsitzmähers
Für Vorwärtsfahrt ist das Pedal (1) zu betätigen, für Rückwärtsfahrt das Pedal (2). 6007-010H Rider 13 Bei Rider 11 und Rider 11 Bio Motor auskuppeln und gewünschten Gang einlegen. Um den Rückwärtsgang einzulegen, muß die Sperre gedrückt werden. • 1. bis 4. Gang: Mähen •... -
Seite 21: Ratschläge Für Das Mähen
FAHRBETRIEB 3. Die gewünschte Mähhöhe (1–9) mit dem Verstellhebel einstellen. Um eine einheitliche Mähhöhe zu erzielen ist es wichtig, daß der Luftdruck in beiden Vorder- rädern gleich ist (60 kPa). 6007-008H 4. Die Sperre des Hubhebels drücken und das Mähaggregat senken. WICHTIGE INFORMATION Die Lebensdauer der Antriebsriemen wird wesentlich verlängert, wenn der Motor... -
Seite 22: Motor Abstellen
Leerlauf abkühlen. 1. Hubhebel in die hintere Raststellung zurückzie- hen und das Mähaggregat anheben. 6007-014H 2. Rider 11und Rider 11 Bio: Den Gashebel zurückziehen und den Schalthebel in die Neutralstellung ”N” führen, ohne den Rückwärts- Sperrknopf zu drücken. Den Zündschlüssel auf STOP START ”STOP”... -
Seite 23: Wartung
Vorfilter des Luftfilters (Schaumstoff) reinigen Mähaggregat prüfen Reifendruck prüfen (60 kPa) Schmieren des Riemenspanners Gelenke und Wellen schmieren Bremsen einstellen – Rider 11 und Rider 11 Bio Keilriemen prüfen – Kühlflansche des Getriebes kontrollieren – – Rider 13 und Rider 13 Bio Ölstand im Getriebe prüfen –... -
Seite 24: Abdeckungen Des Aufsitzmähers Ausbauen
Sitz lösen und die Haube nach hinten aufklappen. 6008-001 Fronthaube Rider 11 und Rider 13 Schrauben (3 Stck.) ausbauen und Fronthaube abheben. 6008-002Hy Fronthaube Rider 11 Bio und Rider 13 Bio Das Schnappschloß öffnen und die Haube abheben. 6017-215 – Deutsch... - Seite 25 WARTUNG Rechter Kotflügel Die Schrauben des Kotflügels (2 und 3) demontie- ren. Am Modell Rider 13 und Rider 13 Bio ist auch die Knopf (1) zu entfernen. 6008-003H Linker Kotflügel Schrauben ausbauen und Kotflügel abheben. 6008-004H Deutsch –...
-
Seite 26: Lenkseilzüge Prüfen Und Einstellen
WARTUNG Lenkseilzüge prüfen und einstellen Die Lenkung wird mit Seilzügen betätigt. Diese können nach einiger Zeit ausgedehnt werden, wobei sich die Lenkeinstellung ändert. Die Lenkung ist auf folgende Weise zu prüfen und einzustellen: 1. Rahmenblech durch Lösen der Schrauben (zwei an jeder Seite) ausbauen. -
Seite 27: Bremse Prüfen Rider 11 Und Rider 11 Bio
WARTUNG Bremse prüfen Rider 11 und Rider 11 Bio Die Scheibenbremse ist am Getriebe eingebaut. Prüfen, daß die Bremse richtig eingestellt ist, indem der Abstand zwischen Bremshebel und Vorderkante der Ausnehmung am Fahrgestell gemessen wird. Dieser Abstand muß bei nicht angesetzter Bremse 0 bis 1 mm betragen. -
Seite 28: Gasregelzug Prüfen Und Einstellen
WARTUNG Gasregelzug prüfen und einstellen Wenn der Motor nicht anspricht, wenn Gas gege- ben wird, schwarzer Rauch austritt oder wenn die Höchstdrehzahl nicht erreicht wird, kann eine Einstellung des Gasregelzugs erforderlich sein. 1. Spannschraube (am Pfeil) lösen und Gashebel auf Choke schieben. 6008-032 2. -
Seite 29: Luftfilter Auswechseln
WARTUNG Luftfilter auswechseln Wenn der Motor schwach wird oder unregelmäßig läuft, kann dies an einem verstopften Luftfilter liegen. Es ist deshalb wichtig, daß das Luftfilter regelmäßig ausgewechselt wird (siehe ”Wartung/Wartungsplan” bezüglich des korrekten Intervalls). Vorgang beim Auswechseln des Luftfilters: 1. Die Motorhaube aufklappen. 2. -
Seite 30: Luftfilter Der Kraftstoffpumpe Prüfen
WARTUNG Luftfilter der Kraftstoffpumpe prüfen Regelmäßig prüfen, daß das Luftfilter der Kraftstoff- pumpe frei von Schmutz ist. Das Filter kann bei Bedarf mit einem Pinsel gesäu- bert werden. Säurespiegel der Batterie prüfen Prüfen, daß der Säurespiegel der Batterie zwischen den Marken liegt. Es darf nur destilliertes Wasser in 8009-108 die Zellen nachgefüllt werden. -
Seite 31: Kontrolle Der Sicherheitseinrichtungen
Hydrostatpedale auf Leerlauf gestellt sind. Der Fahrer muss dabei nicht auf dem Fahrersitz Startmotor Funktioniert sitzen. Täglich kontrollieren, dass die Sicherheits- einrichtungen funktionieren. Dazu den Motor zu starten versuchen, wenn eine der Voraussetzungen Zündanlage Funktioniert nicht Rider 11 Rider 13 Deutsch –... -
Seite 32: Reifendruck Prüfen
WARTUNG Reifendruck prüfen Der Reifendruck muß auf allen Rädern 60 kPa (0,6 kp/cm ) betragen. Um die Antriebsleistung zu erhöhen, kann der Reifendruck der Hinterräder auf 40 kPa (0,4 kp/cm gesenkt werden. Der höchste zulässige Reifendruck beträgt 100 kPa (1,0 kp/cm WICHTIGE INFORMATION Verschiedener Reifendruck in den Vorder- rädern bewirkt, daß... -
Seite 33: Kontrolle Und Einstellung Des Bodendrucks Des Mähaggregates
WARTUNG Bodendruck des Mähaggregats prüfen und einstellen Rider 11 Bio und Rider 13 Bio Man erzielt ein optimales Mähergebnis, wenn das Mähaggregat die Form des Rasens verfolgt, ohne zu stark auf diesen zu drücken. Der Druck wird mit je einer Schraube an den Seiten des Aufsitzmähers eingestellt. -
Seite 34: Parallelität Des Mähaggregats Einstellen
WARTUNG Parallelität des Mähaggregats einstellen Rider 11 und Rider 13 1. Den Reifendruck kontrollieren. Sollwert 60 kPa (0,6 kp/cm 2. Fronthaube und rechten Kotflügel ausbauen, siehe Seite 22-23. 3. Die Höheneinstellung des Mähaggregats wird mit den Stellmuttern am hinteren Ende der Hebestrebe gemacht. -
Seite 35: Wartung Rider 11 Bio/13 Bio
WARTUNG RIDER 11 BIO/13 BIO Servicestellung des BioClip 90 Das Mähaggregat kann in eine Servicestellung gebracht werden, damit es für Reinigung, Repara- tur und Service besser zugänglich ist. In dieser Servicestellung ist das Aggregat vertikal auf- und festgestellt. Aggregat in Servicestellung bringen 1. - Seite 36 WARTUNG RIDER 11 BIO /13 BIO 4. Am hinteren Aggregatteil an beiden Seiten jeweils ein Stützrad montieren. WARNUNG! Beim Ausbau des Mähaggregats eine Schutzbrille tragen. Die Spannfeder des Riemens kann abreißen und Verletzungen 6017-221 verursachen. 5. Der Feder an der Spannrolle des Treibriemens lösen.
-
Seite 37: Rückstellen In Normalstellung
WARTUNG RIDER 11 BIO/13 BIO WARNUNG! Vorsicht - Klemmgefahr! 8. Den Treibriemen (1) abziehen. Danach den Splint (2) herausziehen. 6017-225 9. Rahmen vorziehen und Splint wieder anbringen. 6017-226 10. Das Aggregat an der Vorderkante anfassen, herausziehen und in die Servicestellung aufstellen. -
Seite 38: Mähwerk Prüfen
WARTUNG Mähwerk prüfen Für ein optimales Mähergebnis müssen die Messer fehlerfrei und scharf sein. Prüfen, daß die Befestigungsschrauben der Messer gut angezogen sind. WICHTIGE INFORMATION Die Messer sollten von einer autorisierten Servicewerkstatt ausgewechselt bzw. geschliffen werden. Nach dem Schleifen sind die Messer auszuwuchten. Nach einem Unfall durch Auffahren auf ein 6008-024 Mähaggregat (Rückauswurf) -
Seite 39: Motoröl Auswechseln
SCHMIERUNG Ölstand im Motor prüfen Der Ölstand im Motor ist bei waagrecht stehendem Aufsitzmäher zu prüfen. Die Motorhaube aufklappen. Meßstab lösen und herausziehen. Meßstab abwi- schen und wieder einsetzen. Der Meßstab muß ganz eingedreht sein. Danach Meßstab lösen und herausziehen. Ölstand ablesen. -
Seite 40: Ölstand Im Getriebe Prüfen
SCHMIERUNG Ölstand im Getriebe prüfen Rider 13 H und Rider 13 H Bio 1. Die Getriebehaube demontieren.Die beiden Schrauben (eine an jeder Seite) lösen und danach die Getriebehaube abheben. 6008-039H 2. Kontrollieren, ob der Getriebeöltank genug Öl enthält. Bei Bedarf mit Motoröl SAE 10W/30 (Klasse SF-CC) nachfüllen. -
Seite 41: Vorderradlager Schmieren
SCHMIERUNG Schmierung Rider 11 und Rider 11 Bio Vorderradlager schmieren Bei Ridern mit Heckauswurf sind Fronthaube und Kotflügel zu demontieren, damit sich der Rohrbügel hochheben lässt und das Rad abgenommen werden kann. 1. Nabendeckel ausbauen. 2. Sicherungsring und Scheibe von der Vorderrad- achse abnehmen. -
Seite 42: Störungssuchplan
STÖRUNGSSUCHPLAN Störung Ursache Motor springt nicht an • Kraftstofftank leer • Zündkerze fehlerhaft • Zündkerzenanschluss fehlerhaft • Schmutz in Vergaser oder Kraftstoffleitung Anlasser dreht den Motor nicht durch • Batterie leer • Schlechter Kontakt an Kabelanschlüssen der Batterie- pole • Hubhebel für Mähaggregat in falscher Stellung •... -
Seite 43: Verwahrung
VERWAHRUNG Für die Verwahrung des Aufsitzmähers sind folgen- Winterverwahrung de Maßnahmen zu treffen: Nach dem Ende der Mähsaison sollte der Aufsitz- mäher sofort für die Winterverwahrung in Ordnung 1. Den Aufsitzmäher gut säubern, besonders die gebracht werden. Dies gilt auch, wenn die Maschi- Unterseite des Mähaggregats. -
Seite 44: Technische Daten
TECHNISCHE DATEN Abmessungen Rider 11 Rider 13 Länge mit Aggregat 2040 mm 2040 mm Breite mit Aggregat 960 mm 960 mm Höhe 1070 mm 1070 mm Betriebsgewicht mit Aggregat 216 kg 219 kg Radstand 820 mm 820 mm Spurbreite 610 mm 625 mm Reifengröße... - Seite 45 TECHNISCHE DATEN Abmessungen Rider 11 Bio Rider 13 Bio Länge ohne Aggregat 2010 mm 2010 mm Länge mit Aggregat 2220 mm 2220 mm Breite ohne Aggregat 880 mm 880 mm Breitemit Aggregat 1000 mm 1000 mm Höhe 1070 mm 1070 mm...
-
Seite 46: Eu-Konformitätserklärung
Husqvarna AB, S-561 82 Huskvarna, Schweden, Tel. +46-36-146500, versichert hiermit, dass der Aufsitzrasenmäher Husqvarna Rider 11/11 Bio und Rider 13/13 Bio von den Seriennummern des Baujahrs 2002 an (die Jahreszahl wird im Klartext auf dem Typenschild angegeben, mitsamt einer nachfolgenden Seriennummer) den Vorschriften folgender RICHTLINIEN DES RATES entspricht: - vom 22. -
Seite 47: Lieferservice
SERVICEJOURNAL RIDER 11/13 Maßnahme Lieferservice 1. Batterie mit Batteriesäure füllen und vier Stunden aufladen. 2. Lenkrad, Sitz und ggf. sonstige Teile montieren. 3. Mähaggregat einstellen: Hubfedern justieren (das ”Gewicht” des Mähaggregats soll ca. 12-15 kg betragen). Gilt nur für BioClip. -
Seite 48: Servicejournal
SERVICEJOURNAL Datum, Zählerstellung, Stempel, Maßnahme Unterschrift ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○... - Seite 49 SERVICEJOURNAL Datum, Zählerstellung, Stempel, Maßnahme Unterschrift ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○...
