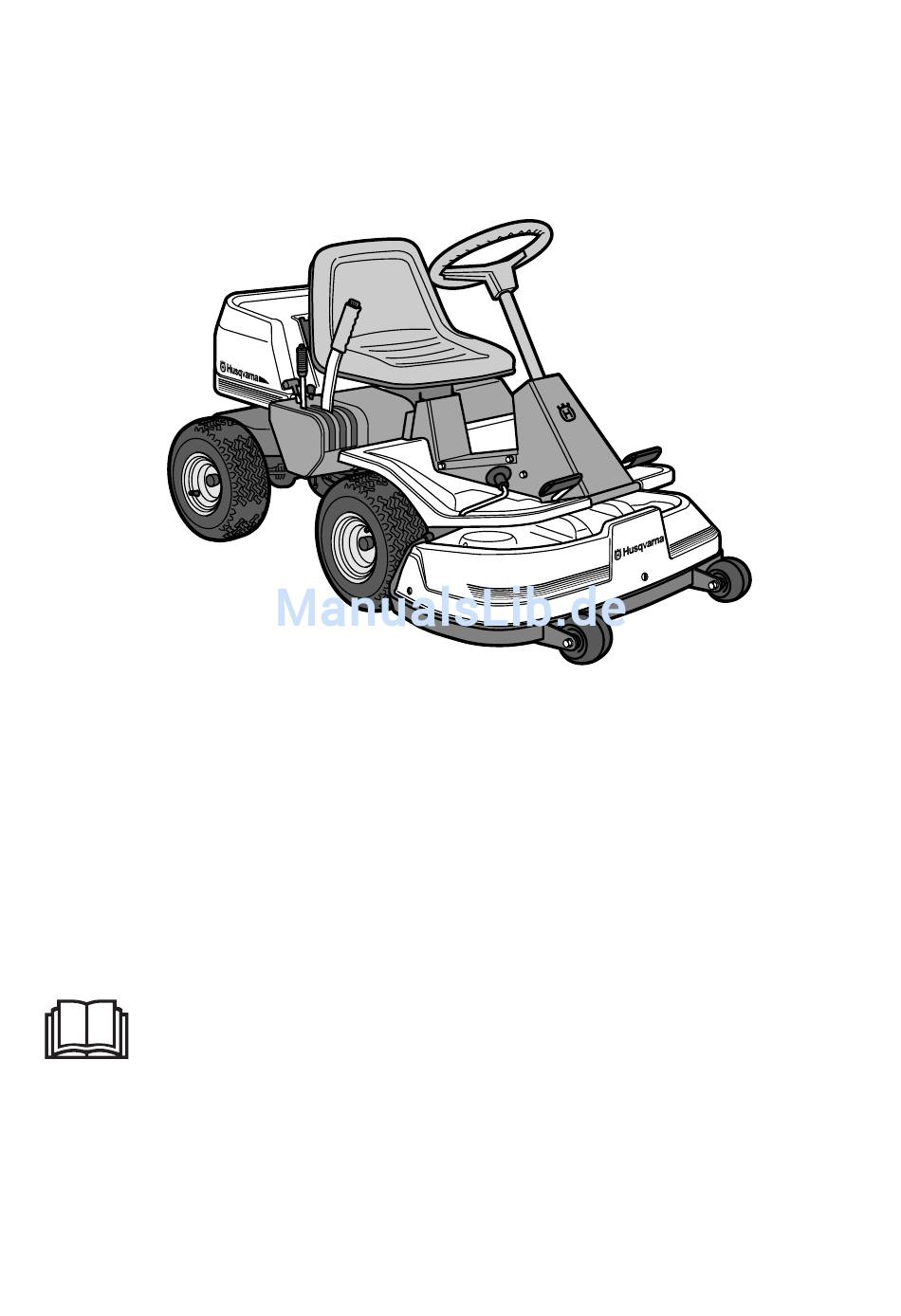

- Seite 1 Rider 11/13 Bedienungsanweisung Die Bedienungsanweisung sorgfältig durchlesen und sich mit dem Inhalt vertraut machen, bevor die Maschine in Betrieb genommen wird. 101 89 82-51...
- Seite 2 Svenska –...
-
Seite 3: Inhaltsverzeichnis
INHALT Bedienungsanweisung für Rider 11 und Rider 13 Erklärung der Symbole ........2 Ölstand im Motor prüfen ........ 19 Sicherheitsvorschriften ........3 Kühllufteinlaß des Motors prüfen ....19 Allgemeine Anwendung ........3 Luftfilter der Kraftstoffpumpe prüfen ....19 Lenkseilzüge prüfen und einstellen ....20 Fahrt auf Abhängen ......... -
Seite 4: Erklärung Der Symbole
ERKLÄRUNG DER SYMBOLE Diese Symbole sind auf dem Aufsitzmäher und in der Bedienungsanweisung zu sehen. Bitte machen Sie sich mit ihrer Bedeutung vertraut. Lesen Sie die Bedienungsanweisung. Rückwärtsgang Leerlauf Schnell Langsam Motor aus Batterie Choke Kraftstoff Öldruck Mähhöhe Rückwärtsgang Vorwärtsgang Zündung Hydrostatischer Freilauf Gehörschutz benutzen... -
Seite 5: Sicherheitsvorschriften
SICHERHEITSVORSCHRIFTEN Diese Anweisungen dienen Ihrer Sicherheit. Lesen Sie sie sorgfältig durch. Dieses Symbol bedeutet, daß wichtige Sicherheitsvorschriften mitgeteilt werden müssen. Sie gelten Ihrer Sicherheit und der Betriebssicherheit des Aufsitzmähers. Allgemeine Anwendung: • Machen Sie sich mit den Bedienungsorganen vertraut und wie man die Maschine schnell anhält. -
Seite 6: Fahrt Auf Abhängen
SICHERHEITSVORSCHRIFTEN • Stellen Sie das Mähwerk ab, wenn Sie nicht • Befolgen Sie die Anweisungen des Herstellers mähen. über Radgewichte oder Gegengewichte zur Erhöhung der Sicherheit gegen Umkippen. • Mähen Sie nur bei Tageslicht oder bei guter künstlicher Beleuchtung. • Fahren Sie stets gleichmäßig und langsam auf Abhängen. -
Seite 7: Kinder
SICHERHEITSVORSCHRIFTEN • Mähen Sie nicht in der Nähe von Kanten, Straßen- e. Verwahren Sie niemals den Aufsitzmäher gräben oder Böschungen. Der Aufsitzmäher kann oder Kraftstoffbehälter in geschlossenen Räu- plötzlich umkippen, wenn ein Rad über eine Kante men, wo offenes Feuer vorkommt, z.B. im eines Abhanges oder eines Grabens gerät, oder Kesselraum, oder wo es elektrische Ausrüstung wenn eine Böschungskante nachgibt. - Seite 8 SICHERHEITSVORSCHRIFTEN • Füllen Sie den Tank nicht ganz voll. Wenn • Die Messer sind scharf und können Schneid- Benzin auf den Rasenmäher verschüttet worden verletzungen verursachen. Umwickeln Sie die ist, muß dieses entfernt werden und verdunsten, Messer, wenn Sie diese berühren müssen, oder bevor der Motor angelassen wird.
-

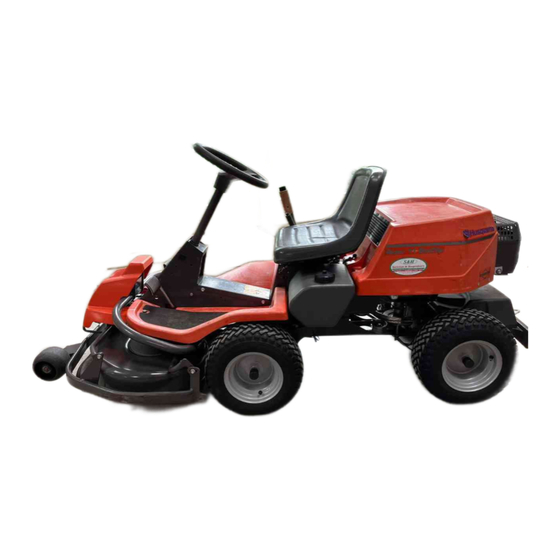

Seite 9: Vorstellung
Beide Modelle sind mit Motoren von Briggs & Stratton (10,5 bzw. 12,5 PS) und einem Mähaggregat mit Rückauswurf ausgestattet. Rider 11 hat ein Getriebe vom Typ „inline“ mit 5 Vorwärtsgängen und einem Rückwärtsgang. Bei Modell Rider 13 erfolgt die Kraftübertragung durch ein hydrostatisches Getriebe mit stufenloser Geschwindigkeitsregelung. -
Seite 10: Gas-/Chokehebel
VORSTELLUNG Gas-/Chokehebel Rider 13 Mit dem Gashebel wird die Drehzahl des Motors und damit auch die Drehgeschwindigkeit der Messer geregelt. Der Hebel wird auch benutzt, um die Chokefunktion zu betätigen. Bei Betätigung der Chokefunktion erhält der Motor ein fetteres Kraftstoff-Luftgemisch. Dieses erleichtert einen Kaltstart. - Seite 11 VORSTELLUNG Gas-/Chokehebel Rider 11 Mit dem Gashebel wird die Drehzahl des Motors und damit auch die Drehgeschwindigkeit der Messer geregelt. Der Regler wird auch für die Chokefunktion benutzt. Beim Einschalten der Chokefunktion erhält der Motor ein fetteres Kraftstoff-Luftgemisch, was das Anlassen des kalten Motors erleichtert.
-
Seite 12: Mähaggregat
VORSTELLUNG Mähaggregat Rider 11 und Rider 13 haben ein Mähaggregat mit Rückauswurf, d.h. das Mähgut wird durch das Mähaggregat nach hinten ausgeworfen. Hubhebel für Mähaggregat Der Hubhebel wird für das Umstellen des Mäh- aggregats in Transport- oder Mähstellung benutzt. Wenn der Hebel bis in die hintere Raststellung gezogen wird, wird das Mähaggregat angehoben... -
Seite 13: Sitz
VORSTELLUNG Sitz Der Sitz ist an der Vorderkante mit einem Klipp- gelenk versehen und kann nach vorn gekippt werden. Der Sitz kann auch in Längsrichtung verstellt werden. Die Drehknöpfe unter dem Sitz lösen und den Sitz vorwärts oder rückwärts in die gewünschte Stellung schieben. -
Seite 14: Fahrbetrieb
Die Sperre der Feststellbremse wird beim Betätigen des Bremspedals automatisch ausge- schaltet. Das Bild zeigt das Modell Rider 13. Bei Rider 11 befinden sich Bremspedal und Sperrknopf an der rechten Seite. 3. Bei Rider 11: Den Schalthebel auf „N“ stellen (Neutralstellung). - Seite 15 FAHRBETRIEB Bei kaltem Motor: 4. Den Gashebel in Position 3 (Chokeposition) führen. In dieser Position erhält der Motor ein fetteres Gemisch. Dieses erleichtert den Start des Motors. Bei warmem Motor: 5. Den Gashebel zwischen Position 1 und 2 stellen. 6. Zündschlüssel in Startstellung drehen. STOP START WICHTIGE INFORMATION Den Anlasser nicht länger als jeweils 5...
-
Seite 16: Betrieb Des Aufsitzmähers
Vorsichtig eines der Pedale betätigen, bis die gewünschte Geschwindigkeit erhalten wird. Für Vorwärtsfahrt ist das Pedal (1) zu betätigen, für Rückwärtsfahrt das Pedal (2). Bei Rider 11 Motor auskuppeln und gewünschten Gang einlegen. Um den Rückwärtsgang einzulegen, muß die Sperre gedrückt werden. -
Seite 17: Ratschläge Für Das Mähen
FAHRBETRIEB 3. Die gewünschte Mähhöhe (1–9) mit dem Verstellhebel einstellen. Um eine einheitliche Mähhöhe zu erzielen ist es wichtig, daß der Luftdruck in beiden Vorder- rädern gleich ist (60 kPa). 4. Die Sperre des Hubhebels drücken und das Mähaggregat senken. WICHTIGE INFORMATION Die Lebensdauer der Antriebsriemen wird wesentlich verlängert, wenn der Motor... -
Seite 18: Motor Abstellen
Leerlauf abkühlen. 1. Hubhebel in die hintere Raststellung zurückzie- hen und das Mähaggregat anheben. 2. Rider 11: Den Gashebel zurückziehen und den Schalthebel in die Neutralstellung „N“ führen. Den Zündschlüssel auf „STOP“ drehen. Rider 13: Den Gashebel zurückziehen und den STOP START Zündschlüssel auf „STOP“... -
Seite 19: Wartung
Kraftstoff- und Öldichtigkeit prüfen – Vorfilter des Luftfilters (Schaumstoff) reinigen Mähaggregat prüfen Reifendruck prüfen (60 kPa) Motoröl auswechseln Bremsen einstellen – Rider 11 Keilriemen prüfen – Kühlrippen des Hydrostates prüfen – Rider 13 – Ölstand im Getriebe prüfen Bremsen einstellen – Rider 13 Gelenke und Wellen schmieren Gasregelzug prüfen und einstellen... -
Seite 20: Abdeckungen Des Aufsitzmähers Ausbauen
WARTUNG Abdeckungen des Aufsitzmähers ausbauen Motorhaube Wenn die Motorhaube aufgeklappt ist, ist der Motor für Servicearbeiten zugänglich. Den Sitz nach vorn kippen, die Gummischlaufe unter dem Sitz lösen und die Haube nach hinten aufklappen. Fronthaube Schrauben (3 Stck.) ausbauen und Fronthaube abheben. -
Seite 21: Ölstand Im Motor Prüfen
WARTUNG Ölstand im Motor prüfen Der Ölstand im Motor ist bei waagrecht stehendem Aufsitzmäher zu prüfen. Die Motorhaube wie auf Seite 18 beschrieben aufklappen. Meßstab lösen und herausziehen. Meßstab abwi- schen und wieder einsetzen. Der Meßstab muß ganz eingedreht sein. Danach Meßstab lösen und herausziehen. -
Seite 22: Lenkseilzüge Prüfen Und Einstellen
WARTUNG Lenkseilzüge prüfen und einstellen Die Lenkung wird mit Seilzügen betätigt. Diese können nach einiger Zeit ausgedehnt werden, wobei sich die Lenkeinstellung ändert. Die Lenkung ist auf folgende Weise zu prüfen und einzustellen: 1. Rahmenblech durch Lösen der Schrauben (zwei an jeder Seite) ausbauen. -
Seite 23: Bremse Einstellen
WARTUNG Bremse prüfen Rider 11 Die Scheibenbremse ist am Getriebe eingebaut. Prüfen, daß die Bremse richtig eingestellt ist, indem der Abstand zwischen Bremshebel und Vorderkante der Ausnehmung am Fahrgestell gemessen wird. Dieser Abstand muß bei nicht angesetzter Bremse 0 bis 1 mm betragen. -
Seite 24: Ölstand Im Getriebe Prüfen
WARTUNG Ölstand im Getriebe prüfen Rider 13 1. Der Ölstand im Getriebe wird geprüft, indem man die Getriebehaube ausbaut. Die beiden Schrauben (eine an jeder Seite) lösen und danach die Getriebehaube abheben. 2. Verschluß des Ölbehälters abschrauben und prüfen daß der Ölstand zwischen den Marken auf dem Meßstab liegt. -
Seite 25: Luftfilter Auswechseln
WARTUNG Luftfilter auswechseln Wenn der Motor schwach wird oder unregelmäßig läuft, kann dies an einem verstopften Luftfilter liegen. Es ist deshalb wichtig, daß das Luftfilter regelmäßig ausgewechselt wird (siehe Wartungsplan auf Seite 17 bezüglich Wechselabstände). Vorgang beim Auswechseln des Luftfilters: 1. -
Seite 26: Parallelität Des Mähaggregats Prüfen
WARTUNG Parallelität des Mähaggregats prüfen und einstellen Die Parallelität des Mähaggregats wird auf folgende Weise geprüft: 1. Rasenmäher auf einen ebenen Boden stellen. 2. Abstand zwischen Boden und Aggregatkante vorn und hinten messen. Wenn die Werte übereinstimmen, ist das Mähaggregat parallel. Parallelität des Mähaggregats einstellen 1. -
Seite 27: Mähaggregat Ausbauen
WARTUNG Mähaggregat ausbauen Das Mähaggregat kann z.B. zur Reinigung oder zur Prüfung von Messern und Schrauben vom Aufsitz- mäher ausgebaut werden. Ausbau des Mähaggregats: 1. Fronthaube sowie linken und rechten Kotflügel ausbauen, siehe Seite 18. 2. Mähaggregat hochheben indem der Hubhebel nach hinten in die Transportstellung geführt wird. -
Seite 28: Mähwerk Prüfen
WARTUNG Mähwerk prüfen Für ein optimales Mähergebnis müssen die Messer fehlerfrei und scharf sein. Prüfen, daß die Befestigungsschrauben der Messer gut angezogen sind. WICHTIGE INFORMATION Die Messer sollten von einer autorisierten Servicewerkstatt ausgewechselt bzw. geschliffen werden. Mähaggregat (Rückauswurf) Reifendruck prüfen Der Reifendruck muß... -
Seite 29: Motoröl Auswechseln
Altöl ist gemäß der entspre- chenden Vorschriften als Sondermüll zu entsorgen. Vermeiden Sie Hautkontakt mit Altöl. Ölspritzer mit Seife und Wasser Schmierung Rider 11 abwaschen. Alle Gelenke und Lager sind bei der Herstellung mit Molybdändisulfidfett geschmiert worden. Für das Nachschmieren ist das gleiche Fett anzuwenden. -
Seite 30: Allgemeine Schmierung
WARTUNG Schmierung Die nebenstehend gezeigten zwei Schmierstellen sind regelmäßig mit einem Graphitfett von guter Qualität abzuschmieren. Bei täglicher Anwendung des Aufsitzmähers hat das Abschmieren zweimal wöchentlich zu erfolgen. Allgemeine Schmierung Alle Gelenke und Lager sind bei der Herstellung mit Molybdändisulfidfett geschmiert worden. Sie sind mit Fett des gleichen Typs nachzuschmieren. -
Seite 31: Gasregelzug Prüfen Und Einstellen
WARTUNG Gasregelzug prüfen und einstellen Wenn der Motor nicht anspricht, wenn Gas gege- ben wird, oder wenn die Höchstdrehzahl nicht erreicht wird, kann der Gasregelzug wie folgt eingestellt werden: 1. Spannschraube (am Pfeil) lösen und Gasregel- zug auf Vollgas schieben. 2. -
Seite 32: Störungssuchplan
STÖRUNGSSUCHPLAN Störung Ursache Motor springt nicht an • Kraftstofftank leer • Zündkerze fehlerhaft • Zündkerzenanschluss fehlerhaft • Schmutz in Vergaser oder Kraftstoffleitung Anlasser dreht den Motor nicht durch • Batterie leer • Schlechter Kontakt an Kabelanschlüssen der Batterie- pole • Hubhebel für Mähaggregat in falscher Stellung •... -
Seite 33: Verwahrung
VERWAHRUNG Winterverwahrung Für die Verwahrung des Aufsitzmähers sind folgen- de Maßnahmen zu treffen: Nach dem Ende der Mähsaison sollte der Aufsitz- 1. Den Aufsitzmäher gut säubern, besonders die mäher sofort für die Winterverwahrung in Ordnung Unterseite des Mähaggregats. Lackschäden sind gebracht werden. -
Seite 34: Technische Daten
TECHNISCHE DATEN Abmessungen Rider 11 Rider 13 Länge 2000 mm 2000 mm Breite 960 mm 960 mm Höhe 1060 mm 1060 mm Betriebsgewicht 225 kg 225 kg Radstand 820 mm 820 mm Spurbreite 610 mm 625 mm Reifengröße 16 x 6,50 x 8... -
Seite 35: Eu-Konformitätserklärung
Wir, Husqvarna AB, S-561 82 Huskvarna, Schweden, Tel. +46-36-146500, erklären hiermit unsere alleinige Haftung dafür, daß der Aufsitzrasenmäher Husqvarna Rider 11/13, auf die sich diese Erklärung bezieht, von den Seriennummern des Baujahrs 1998, an (die Jahreszahl wird im Klartext auf dem Typenschild angegeben, mitsamt einer nachfolgenden Seriennummer) den Vorschriften folgender RICHTLINIEN DES RATES entsprechen: - vom 14. - Seite 36 ´*2§9¶1.¨ 1998W43...
