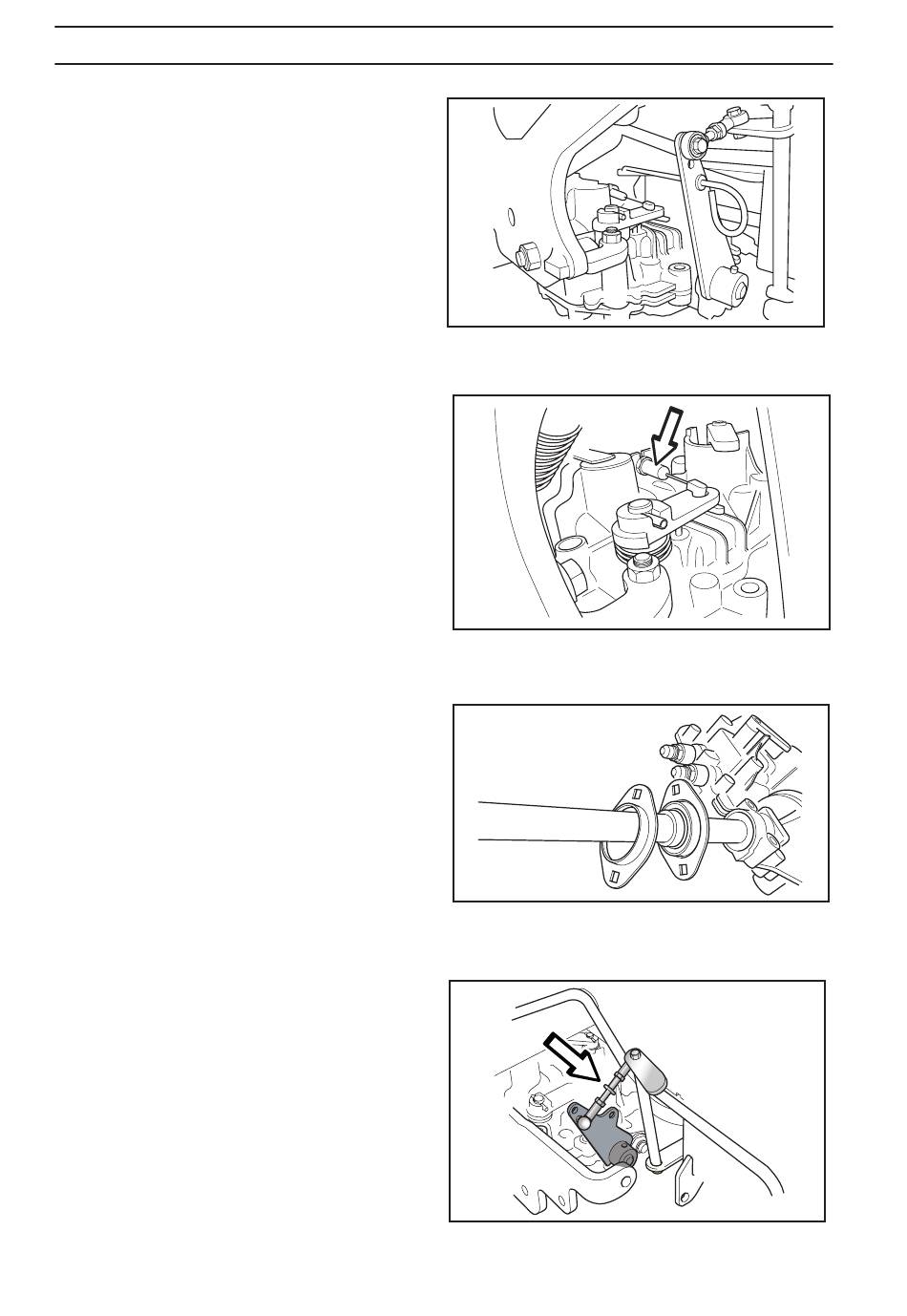

Husqvarna Rider series Werkstatt-Handbuch Seite 58

10. Lösen Sie den Seilzug der Handbremse
von der Vorderachse.
11. Lösen Sie die Anschlagschrauben (2x),
und entfernen Sie das rechte Lager.
Montage
1. Montieren Sie die Vorderachse in
umgekehrter Reihenfolge zum Ausbau.
Ziehen Sie das linke Lager vor dem
rechten Lager an.
2. Die Anschlagschrauben für das rechte
Lager werden nach dem Anziehen der
fünf Schrauben zur Befestigung der
Vorderachse angezogen.
3. Die Gleichlaufverbindung wird im oberen
Loch montiert. (Unter dem Loch für die
Gleichlaufverbindung befindet sich ein
weiteres Loch für die
Kupplungssteuerung.)
58
German-
REpARATURANwEISUNGEN
Hintere Halterung der Vorderachse
Seilzug der Handbremse
Rechtes Lager der Vorderachse
Gleichlaufverbindung
8009-829
8009-691
8009-625
8042-121
