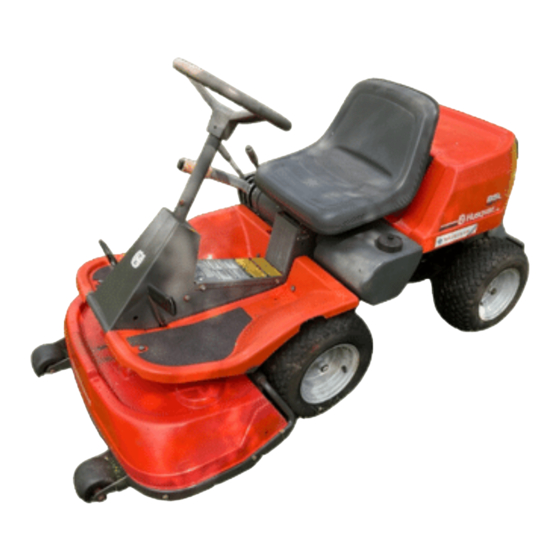

- Seite 1 Rider 850, Rider 970, Rider 850 HST, Rider 970 HST, Rider 1030 Bioclip, Rider 1200 Werkstatthandbuch 101 89 11-51...
-
Seite 2: Inhaltsverzeichnis
Rider 1030 und Rider 1200 ......37 Ausbau/Einbau der Drahtseilrolle ....19 Ausbau des Schneidaggregates Rider 970 ... 37 Kontrolle/ustierung des Bremsdrahtseils ..20 Ausbau des Schneidaggregates Rider 850 ... 38 Kontrolle/Justierung bei Rider 850/970 ..20 Austausch der Riemen des Schneid- Kontrolle/Justierung bei Rider 1030 aggregates ............. -
Seite 3: Sicherheitsvorschriften
Sicherheitsvorschriften Allgemeine Anweisungen Besondere Anweisungen Dieses Werkstatthandbuch wurde für Personal Der Kraftstoff, mit dem der Aufsitzmäher betrieben geschrieben, das über allgemeine Kenntnisse wird, hat folgende gefährliche Eigenschaften: betreffend Reparaturen und Service von • Die Flüssigkeit und ihre Dämpfe sind giftig. Aufsitzmähern verfügt. -
Seite 4: Spezialwerkzeuge
506 89 93-01 506 56 76-01 Inbusschlüssel 5/16“ zum Lösen der Innensechskant- schraube der Motorriemenscheibe (Kawazaki). 506 57 00-01 Radabzieher für Rider 850 und Rider 970. 506 66 48-01 Abzieher für die Motorriemenscheibe. 506 79 06-01 Inbusschlüssel 3/8“ zum Lösen der Innensechskan- tschraube der Motorriemenscheibe (Briggs &... -
Seite 5: Technische Daten
Technische Daten Hydrogetriebe Maße Rider 850 HST Rider 970 HST Rider 850/850 HST Rider 970/970 HST Fabrikat Kanzaki K55 Kanzaki K55 Länge 2000 mm 2145 mm hydrostatic hydrostatic Breite 960 mm 1050 mm (970) 1260 mm (970 S) Rider 1030 Bioclip... -
Seite 6: Maßnahmen Bei Lieferung
• Montages des Sitzes. Bei den Modellen Rider 1030 Bioclip und Rider 1200 ist der Schalter für das • Am Modell Rider 850 sind die Stützräder an das Sicherheitssystem unter dem Sitz zu Schneidaggregat zu montieren. montieren. Die Funktion des Schalters •... -
Seite 7: Montage Der Stützräder
Vor der Lieferung Montage der Stützräder Einfüllen der Batteriesäure Die Stützräder mit Achsen, Abstandhaltern und Muttern an den Stützradhaltern montieren. Die Batterie wird ab Werk trockengeladen geliefert. • Die Batteriesäure langsam bis zur Markierung an der Batterie einfüllen. Montage des Schutzbügels •... -
Seite 8: Konstruktion Und Funktion
Husqvarna Rider können mit verschiedenen Kapazität. Sie sind in vier Größen erhältlich, vom Zubehören ausgestattet werden. Mit Entmooser kleinsten Rider 850 bis hin zum größten Rider und Schneepflug beispielsweise werden sie zu 1200, wobei die Ziffern die Schnittbreite in mm flexiblen, ganzjährig verwendbaren Arbeitsgeräten. -
Seite 9: Motor
Servicewerkstätten bestellt Wenn andere Teile verwendet werden, erlischt die werden. Garantie. Rider 850 hat einen Motor mit einem Zylinder, Rider 1030 Bioclip und Rider 1200 haben Motoren Seitenventil, 10,5 oder 12,5 PS und Spritz- mit zwei Zylindern, Oberventil, 18 PS, Druck- schmierung. -
Seite 10: Lenkung
Dank der Mittellenkung ist der Wendekreis sehr Alle Rider-Modelle sind mit Mittellenkung ausge- stattet. Die Lenkkraft des Lenkrads wird über klein. Beim Rider 850 ist die ungemähte Fläche bei voll eingeschlagenem Lenkrad nur 20 cm groß. Drahtseile und Kette zum hinteren Fahrzeugteil übertragen. -
Seite 11: Antrieb
Konstruktion und Funktion Antrieb Rider 850 und Rider 970 haben ein manuelles Rider 850 HST, Rider 970 HST, Rider 1030 Bioclip und Rider 1200 sind mit hydrostatischer Kraftüber- Schaltgetriebe mit fünf Vorwärtsgängen und einem Rückwärtsgang. Es funktioniert nach dem sog. -
Seite 12: Schneidaggregat
Rider 1200 hat ein Schneidaggregat mit Heckauswurf und eine Schnittbreite von 1200 mm. Rider 850 hat ein Schneidaggregat mit Heck- auswurf und eine Schnittbreite von 850 mm. Rider 970 ist mit verschiedenen Schneidaggregaten erhältlich: Heckauswurf, Seitenauswurf oder Bio- clip. -
Seite 13: Reparaturanweisungen
Die Batterie herausnehmen. Die Klemmen von Choke- und Gaszug entfernen. Das Kabel entfernen, das vom Startrelais zum Die Drahtseile am Vergaser aushaken. Startmotor verläuft. Rider 850/970 haben nur ein Drahtseil, das für Gashebel und Choke gemeinsam ist. – Deutsch... - Seite 14 Die Rohrschellen des Abgasrohres und die vier den Schutzbügel entfernen. Befestigungsschrauben des Schalldämpfers Rider 850/970 haben keinen Schutzbügel. lösen. Dann den Schalldämpfer und das Abgasrohr entfernen. Bei den Modellen Rider 850/970 wird nur das Abgasrohr demontiert, nicht der Schall- dämpfer. Deutsch –...
-
Seite 15: Einbau Des Motors
Reparaturanweisungen Den Drahtseilhalter unter der Motorriemenscheibe mit einer Flachzange zusammendrücken und nach Die Befestigungsschrauben des Motors heraus- unten ziehen. drehen, zwei auf jeder Seite, und den Motor herausnehmen. 506 89 92-01 Einbau des Motors 506 79 06-01 Werkzeug Nr. 506 79 06-01 in die Mitte der Motor- riemenscheibe einführen. - Seite 16 Reparaturanweisungen Die Drahtseile in den Drahtseilhalter legen, diesen zusammendrücken und von unten durch die Mitte Den Motor an seinen Platz stellen und die Befesti- des Riemenspanners schieben, bis der Halter an gungsschrauben (zwei auf jeder Seite) mit einem der oberen Kante des Spanners eingehakt ist. Anziehmoment von 25 Nm anziehen.
- Seite 17 Den Gashebel auf Vollgas und den Chokehebel auf vollen Choke einstellen. Die Ummantelungen der Drahtseile so weit wie möglich nach rechts ziehen und dann die Klemmschrauben anziehen. Rider 850/970 haben nur ein Drahtseil für Gashebel und Choke. Den Schutzbügel montieren. Nur Rider 1030/1200.
-
Seite 18: Kontrolle/Justierung Der Lenkungsdrahtseile
Reparaturanweisungen Kontrolle und Justierung der Lenkungs- drahtseile Das Rahmenblech entfernen; es ist mit zwei Schrauben an jeder Seite befestigt. Die elektrischen Anschlüsse des Motors instal- lieren. Die Spannung durch Zusammendrücken der Drahtseile kontrolllieren, siehe Pfeile. Ohne allzu großen Kraftaufwand sollen sich die Drahtseile soweit zusammendrücken lassen, daß... -
Seite 19: Austausch Der Lenkungsdrahtseile
Reparaturanweisungen Austausch der Lenkungsdrahtseile Ausbau/Einbau der Lenksäule Die hintere Befestigung der Lenkungsdrahtseile (1) Die hintere Befestigung der Lenkungsdrahtseile (1) lösen. lösen. Das Rahmenblech entfernen (siehe S. 17). Die vordere Befestigung (2) an der Lenkkette (6) Lenkrad mit Lenksäule entfernen; dazu die Gegen- lösen und die Lenkungsdrahtseile durch den mutter lösen und die Stoppschraube herausdrehen, Rahmen herausziehen. -
Seite 20: Ausbau/Einbau Der Drahtseilrolle
Nach der Montage ist die Drahtseilspannung zu kontrollieren (siehe S. 17). Für Rider 1030 Bioclip und Rider 1200 ist ein kompletter Satz mit Befestigungsteilen, Drahtseilrolle, Buchse und Lager erhältlich, Art.-Nr. 506 50 09-01. Für Rider 850 und 970 müssen diese Teile einzeln bestellt werden. Deutsch –... -
Seite 21: Kontrolle Und Justierung Des Bremsdrahtseils
Kontrolle und Justierung des Brems- Kontrolle und Justierung bei Rider 1030 Bioclip/ 1200 drahtseils Kontrolle und Justierung bei Rider 850/970 Kontrollieren, ob die Bremse korrekt eingestellt ist. Kontrollieren, ob die Bremse korrekt eingestellt ist. Dazu den Abstand zwischen Bremshubarm und der Dazu den Aufsitzmäher auf einen Untergrund mit... -
Seite 22: Kontrolle/Justierung Der Schaltung
Reparaturanweisungen Kontrolle und Justierung der Schaltung, Kontrolle und Justierung des Geschwin- Rider 850/970 digkeitsreglers, Rider 1030/1200 Die Einstellung der Schaltung kontrollieren: den Die Mutter (1) am Kugelgelenk lösen. Schalthebel in Stellung „N“ führen - wenn der Arm (4) leicht in die freigekuppelte Stellung geht, ist die Schaltung korrekt eingestellt. -
Seite 23: Kontrolle/Justierung Der Kupplung
Reparaturanweisungen Kontrolle und Justierung der Kupplung, Austausch der Lager der Mittellenkung Rider 850/970 Die Kupplung ist korrekt eingestellt, wenn die • Gemäß der zuvor beschriebenen Anleitung Bewegung der Spannrolle nach außen vom Riemen (siehe S. 12) den Motor ausbauen. gestoppt wird, und nicht vom Drahtseil. - Seite 24 Reparaturanweisungen • Die Lenkungsdrahtseile (1) lösen und den Den inneren Sicherungsring (1) am unteren Lager Lenkkranz entfernen. entfernen (siehe Abb.). Der hintere Fahrzeugteil ist nun vom vorderen getrennt und kann zur Seite • Die Riemenscheibe (2) entfernen. Den unteren geschoben werden. Anschließend den äußeren Teil nach vorn, den oberen nach hinten führen Sicherungsring (2) demontieren und das Lager und die Riemenscheibe herausziehen.
-
Seite 25: Ausbau Der Pendelachse
Reparaturanweisungen Ausbau der Pendelachse Sicherungsring und Scheibe von der inneren Befestigung der Pendelachse (1) entfernen und die • Den Aufsitzmäher vor dem Heckrahmen auf- Pendelachse nach hinten herausziehen. bocken. Wenn der Staubschutz (2) beschädigt ist, muß er • Das Getriebe/Schaltungsgehäuse entfernen. durch einen neuen ersetzt werden. -
Seite 26: Ausbau/Einbau Des Schaltgetriebes
Reparaturanweisungen Nach dem Einbau der Pendelachse soll die Schmierstelle auf dem Gehäuse der Pendelachse mit Molybdendisulfid-Fett geschmiert werden. Kontrollieren, ob Drahtseile und Bedienhebel korrekt justiert sind (siehe Seiten 20-22). Dann das Getriebe/Schaltungsgehäuse montieren. Den Heckrahmen vorrollen und auf die Pendel- achse drücken. -
Seite 27: Ausbau/Einbau Des Hydrogetriebes
Reparaturanweisungen Ausbau/Einbau des Hydrogetriebes, Rider 850 HST, Rider 970 HST • Die Feder der Spannrolle (1) lösen. • Das Kupplungsdrahtseil (2) lösen und den Riemen von der Riemenscheibe des • Den Aufsitzmäher vor dem Heckrahmen Schaltgetriebes abziehen. aufbocken und die Hinterräder demontieren. -
Seite 28: Ausbau/Einbau Des Hydrogetriebes
Reparaturanweisungen Ausbau/Einbau des Hydrogetriebes, Rider 1030, Rider 1200 Einen Wagenheber unter das Hydrogetriebe schie- ben und die fünf Befestigungsschrauben (5) lösen. • Den Aufsitzmäher vor dem Heckrahmen auf- bocken und die Hinterräder demontieren. • Das Getriebegehäuse entfernen. • Den Wagenheber absenken und das Hydro- getriebe herausziehen. - Seite 29 Reparaturanweisungen • Den Treibriemen (1) abziehen und die Feder des Einen Wagenheber unter das Hydrogetriebe schie- Bremsdrahtseils (2) lösen. ben und die fünf Befestigungsschrauben lösen. • Das Bremsdrahtseil (3) lösen und den Geschwin- digkeitsregler (4) demontieren. • Feder (5) und Kupplungsregler (6) entfernen. •...
-
Seite 30: Austausch Der Wellendichtungen Des Hydrogetriebes
Reparaturanweisungen Austausch der Wellendichtungen des Hydrogetriebes • Isolierband um die Antriebswelle wickeln, um die neue Dichtung vor Beschädigungen durch Das Hydrogetriebe gemäß den zuvor gegebenen Unebenheiten der Welle zu schützen. Instruktionen ausbauen (siehe Seite 26). Die Riemenscheibe (1) nach oben von der Die Welle von unten nach oben umwickeln, bis Antriebswelle abziehen und dann den Sicherungs- sie ganz umhüllt ist. -
Seite 31: Dichtungsaustausch Abtriebswellen
Reparaturanweisungen Dichtungsaustausch Abtriebswellen • Die Dichtung mit der Metallfeder nach innen auf die Welle stecken und vorsichtig herunterdrücken. • Die Abtriebswelle und den Bereich um die WICHTIGE INFORMATION Dichtung herum sorgfältig von Schmutz und Rost befreien. Bevor die Dichtung vollständig auf ihren Platz geklopft wird, kontrollieren, ob sich •... -
Seite 32: Bremse Des Hydrogetriebes
Reparaturanweisungen Bremse des Hydrogetriebes Einbau der Bremse Ausbau der Bremse • Die Bremstrommel auf die Achse schieben und • Vor und hinter die Räder Keile legen, so daß der den Sicherungsring anbringen. Aufsitzmäher nicht rollen kann, und dann die • Das Bremsbandpaket am Hydrogetriebe mon- Feststellbremse lösen. -
Seite 33: Einstellung Der Bremse
Reparaturanweisungen • Die Bremszugstange in das Loch im Bremshub- Wenn die Feststellbremse voll angezogen ist, soll arm einhaken und Scheibe und Splint montieren. der Spalt zwischen Feder und Befestigungspunkt des Federhalters 4-8 mm betragen (siehe Abb.). • Die Keile vor und hinter den Rädern entfernen und mit „Einstellung der Bremse“... -
Seite 34: Entlüftung Des Ölsystems Des Hydrogetriebes
Reparaturanweisungen Entlüftung des Ölsystems des Hydrogetriebes Um das Ölsystem unmittelbar zu entlüften, neues Öl direkt ins Getriebe (1) einfüllen und gleichzeitig die Pumpe mit der Bremstrommel (2) von Hand herumziehen. • Ölstand des Getriebes kontrollieren. • Den Motor starten und den Gashebel auf Justierung der Neutralstellung des niedrigen Leerlauf einstellen. -
Seite 35: Wartung Des Getriebes
Reparaturanweisungen 50 Betriebsstunden und die folgenden nach jeweils 200 Betriebsstunden vorzunehmen. Der Ölfilter braucht nur ausgetauscht zu werden, wenn das Getriebe zur Reparatur geöffnet wird. Das Getriebe ist mit 3,3 Liter Motoröl des Typs SAE 10W/30, Klasse CD-SF, zu füllen. 1/3 FS 1 = Achse 2 = Mutter... -
Seite 36: Kontrolle Und Justierung Des Bodendrucks Des Schneidaggregates, Rider 970/1030 Bioclip/1200
Reparaturanweisungen Kontrolle und Justierung der Parallelität Kontrolle und Justierung des des Schneidaggregates Bodendrucks des Schneidaggregates, Rider 970/1030 Bioclip/1200 Den Aufsitzmäher auf eine ebene Unterlage stellen und den Abstand zwischen vorderer und hinterer Gehäusekante und der Unterlage messen. Wenn Eine Personenwaage unter die vordere Rahmen- die Werte übereinstimmen, steht das Schneid- kante des Schneidaggregates legen, so daß... -
Seite 37: Justierung Rider 850
Anschließend Frontgehäuse und rechten 1200 zuerst das Kunststoffgehäuse auf der Gehäuseflügel montieren. rechten Seite unter dem Sitz entfernen. • Bei den Modellen Rider 970 und Rider 850 zuerst den rechten Gehäuseflügel entfernen. Justierung Rider 970 Bei Rider 970 sowie bei älteren Aufsitzmähern der... -
Seite 38: Ausbau Des Schneidaggregates Rider 1030 Und Rider 1200
Reparaturanweisungen Ausbau des Schneidaggregates Rider Ausbau des Schneidaggregates 1030 und Rider 1200 Rider 970 Das Frontgehäuse entfernen. Die Schnitthöhe auf die höchste Stufe einstellen. Den Stopper (1) zum querlaufenden Rohr hin klappen und dann die Schnitthöhe auf die Das Frontgehäuse entfernen. Die Schnitthöhe auf niedrigste Stufe einstellen. -
Seite 39: Ausbau Des Schneidaggregates Rider 850
Reparaturanweisungen Ausbau des Schneidaggregates Austausch der Riemen des Rider 850 Schneidaggregates Riemenwechsel am Bioclip-Aggregat Ein Bioclip-Schneidaggregat wird von zwei Zahnrie- men angetrieben, die die Rotation der Messer synchronisieren. Die Riemen befinden sich unter einer Abdeckung am Schneidaggregat. Sie werden folgendermaßen ausgetauscht: •... -
Seite 40: Riemenwechsel An Schneidaggregaten Mit Seiten- Oder Heckauswurf
Reparaturanweisungen • Die Mutter des Exzenterbleches lösen und • Die Riemen durch Eindrehen der exzentrischen dieses wegdrehen. Spannvorrichtung auf der Oberseite des • Die vier Muttern (siehe Abb.), die die äußere Mähdecks spannen. Die Mutter anziehen. Messerlagerung halten, soweit lösen, daß die •... -
Seite 41: Ausbau Von Messern Mit Lagern
Reparaturanweisungen Ausbau von Messern mit Lagern Die vier Schrauben lösen, die die Messerlagerung halten, und das ganze Lagerpaket vom Schneid- aggregat demontieren. WARNUNG! Bei Arbeiten am Schneidaggregat Schutzbrille und Schutzhandschuhe tragen. • Die Feder lösen, die den Keilriemen spannt, und diesen abziehen. -
Seite 42: Schleifen Und Auswuchten Der Messer
Das ganze Paket ist als kompletter Satz mit Achsen- gehäuse, Achse, Abstandhalter und Lager erhältlich. Der Satz für Rider 1200 enthält keine Achse. Modell Äußeres Lager Mittleres Lager Rider 850 506 53 34-01 506 53 34-02 Rider 970 506 75 11-01 506 75 11-04... -
Seite 43: Elektrisches System
Elektrisches System Schaltplan Rider 850 Erklärung der Abkürzungen für 1. Mikroschalter, Sitz Farben auf dem Schaltplan 2. Zündschloß SV = Schwarz 3. Mikroschalter, Hubhebel RD = Rot 4. Mikroschalter, Schaltung BR = Braun 5. Sicherung 15 A BL = Blau 6. -
Seite 44: Schaltplan Rider 970
Elsystem Schaltplan Rider 970 1. Mikroschalter, Sitz Erklärung der Abkürzungen für 2. Zündschloß Farben auf dem Schaltplan 3. Mikroschalter, Hubhebel SV = Schwarz 4. Mikroschalter, Schaltung RD = Rot 5. Sicherung 15 A BR = Braun 6. Startrelais BL = Blau 7. -
Seite 45: Schaltplan Rider 850/970 Hst
Elsystem Schaltplan Rider 850/970 HST 1. Mikroschalter, Sitz Erklärung der Abkürzungen für 2. Zündschloß Farben auf dem Schaltplan 3. Mikroschalter, Hubhebel SV = Schwarz 4. Mikroschalter, Hydrogetriebe RD = Rot 5. Sicherung 15 A BR = Braun 6. Startrelais BL = Blau 7. -
Seite 46: Schaltplan Rider 1030 Bioclip/1200
Elsystem Schaltplan Rider 1030 Bioclip/1200 1. Bremsschalter, hydrogetriebe Erklärung der Abkürzungen für 2. Microschalter, schneidaggregat Farben auf dem Schaltplan 3. Mikroschalter, Sitz RD = Rot 4. Zündschloß BL = Blau 5. Holzmesser VT = Weiß 6. Startrelais SV = Schwarz 7.
