Montage des Kawasaki-Motors

wICHTIGE INFORMATIONEN

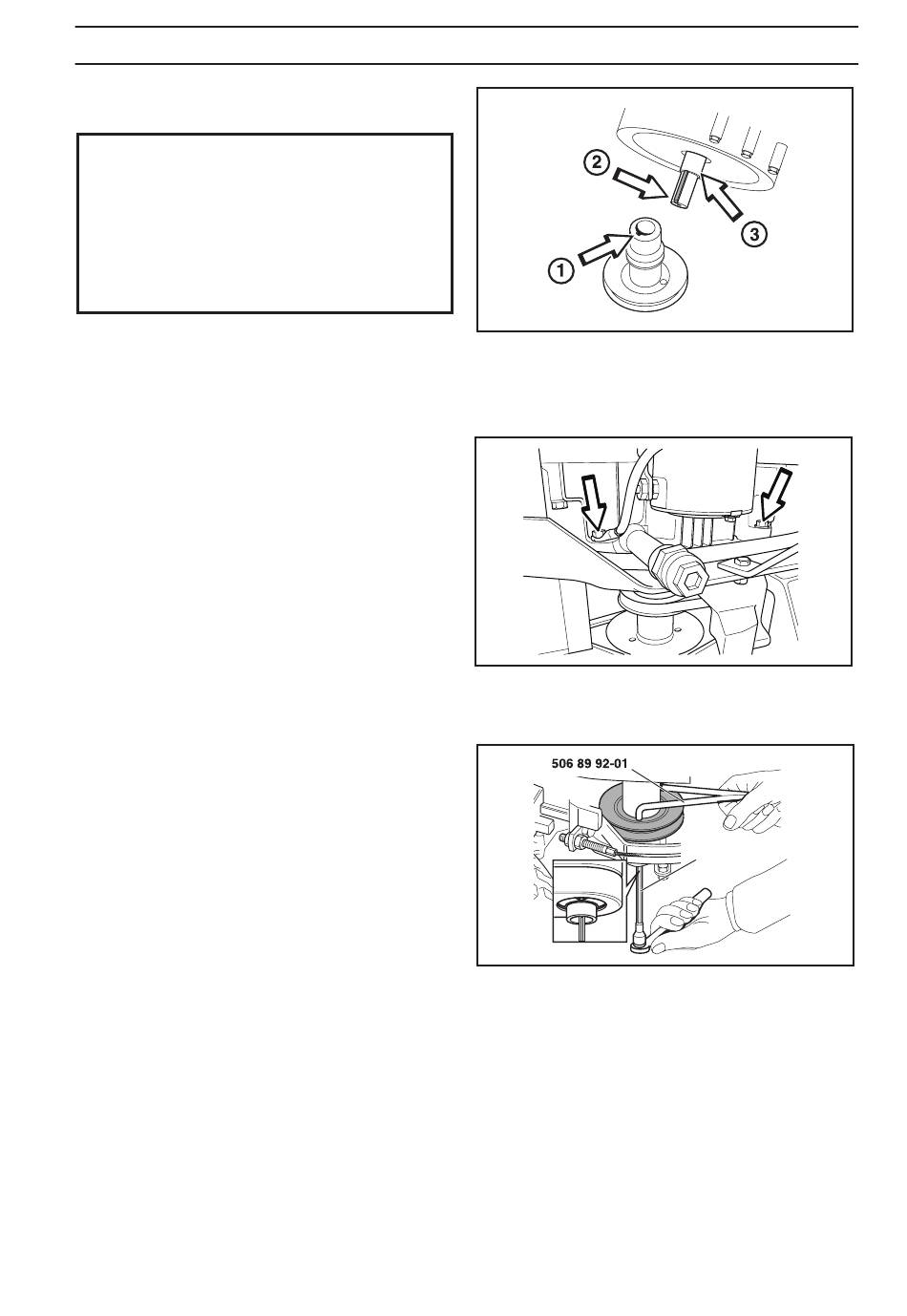

Bei der Montage des Motors ist es unbedingt
erforderlich, dass die Nut der Riemenscheibe (1)
so positioniert ist, dass der Keil der Abtriebswelle
(2) in die Nut passt (siehe Abbildung). prüfen Sie
auch, ob sowohl Distanzrohre (3) als auch Keil (2)
an der Motorwelle befestigt sind. Schmieren Sie
die Motorwelle.
1. Setzen Sie den Motor ab, und ziehen Sie
die Motorbefestigungen (zwei auf jeder
Seite) auf Drehmoment (25 Nm/18 lb ft)
an.
Das negative Batteriekabel wird mit der
vorderen linken Schraube verbunden.
2. Befestigen Sie die Riemenscheibe mit
Werkzeug Nr. 506 56 76-01, und ziehen
Sie sie auf Drehmoment (80 Nm/56 lb ft)
an. Verwenden Sie Werkzeug Nr. 506 89
92-01 als Gegenhalter.
Montieren Sie beide Riemen auf der
Riemenscheibe.
3. Drücken Sie den Riemenspanner ein,
und montieren Sie den Pumpenriemen.
REpARATURANwEISUNGEN
Motorwelle und Riemenscheibe
Motor-Befestigungsschraube und Minuskabel
Riemenscheibe des Motors
6019-039
8009-365
506 56 76-01
8009-194
