Husqvarna Rider series Werkstatt-Handbuch Seite 113

Schlauch-paket
Schläuche unter der Maschine werden in
einem Schlauch-Paket mithilfe eines um die
Schläuche gebundenen
Kunststoffschlauchschutzes
zusammengefasst.
Die Schläuche werden während der Herstellung
farblich gekennzeichnet, diese Kennzeichnung
kann jedoch beschädigt oder abgezogen worden
sein. In diesem Falle ist es möglich, die Schläuche
gemäß ihrer eingestanzten Teilenummern zu
identifizieren.
1 Rot
2 Grün
3 Schwarz
Anziehmoment der Kupplungen 25 Nm.
1. Verbinden Sie alle hinteren Kupplungen an
allen Schläuchen so, dass sie sich in ihrer
korrekten Position in Längsrichtung im
Paket befinden. Schließen Sie grün an die
vordere Verbindung am Hydrostatmotor
an. Rot hinten und schwarz am Tank.
2. Die Schläuche grün und schwarz gehören
zusammen.
3. Beginnen Sie mit der Wicklung des
Schlauchschutzes 115±20 mm ab der
Mitte der grünen Schlauchverbindung am
Hydrostat. Führen Sie das Ende des
Schlauchschutzes zwischen die beiden
Schläuche, und umwickeln Sie den
Schutz mit 4-5 Windungen.
4. Führen Sie den roten Schlauch auf der
linken Seite des Pakets.
5. Wickeln Sie den Schlauchschutz um alle
3 Schläuche, bis 80-100 mm der Hülse
auf dem schwarzen Schlauch erreicht
sind.
6. Verbinden Sie das vordere Ende der
Schläuche mit ihren Rohren, siehe
Abbildung „Schlauchkennzeichnung von
unten".
HyDRAULIKSySTEM
544 12 18-01
544 12 19-01
544 12 22-01

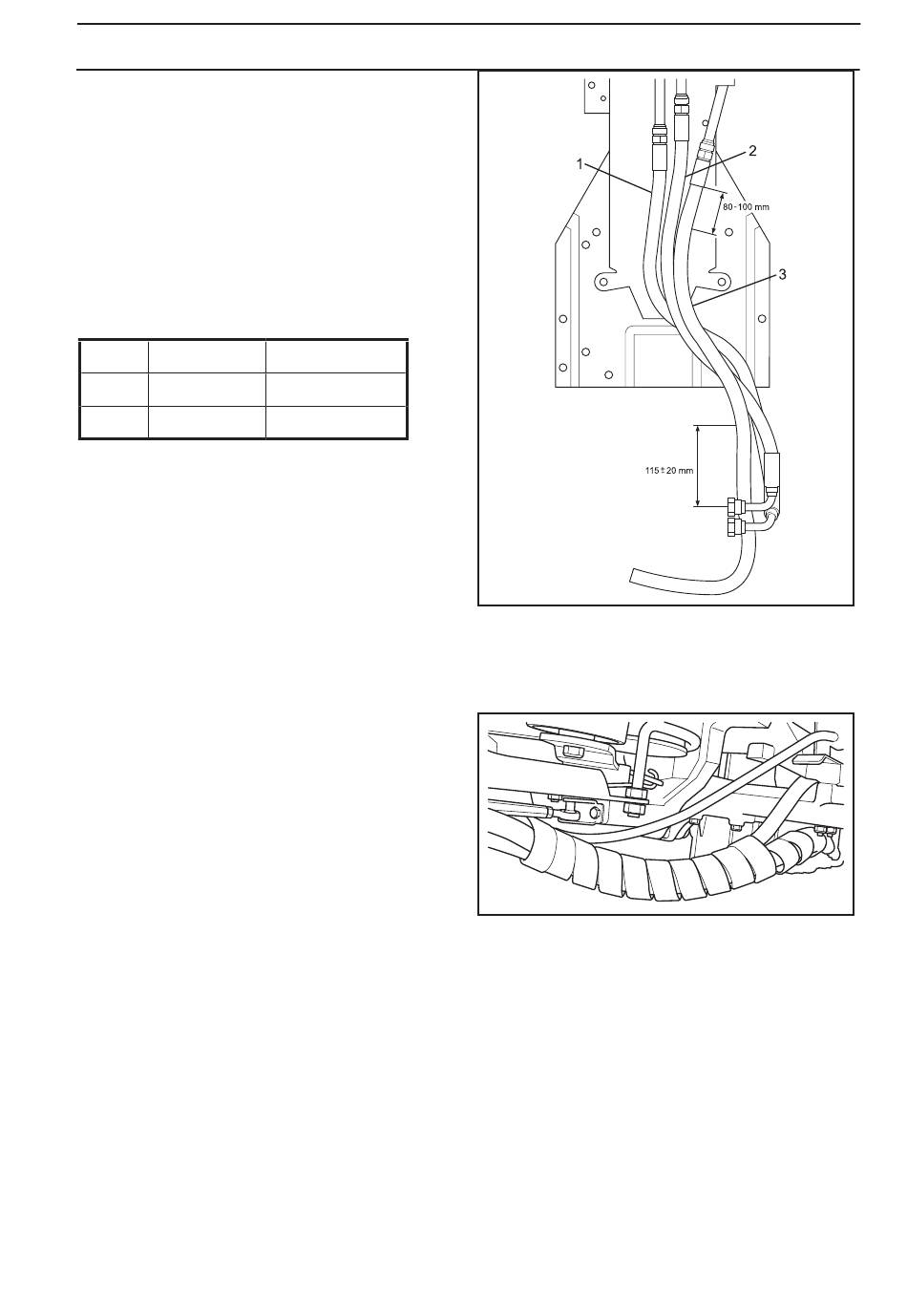

Schlauchmarkierung von unten
Schlauch-Paket
8009-854
8009-855
