Husqvarna Rider series Werkstatt-Handbuch Seite 108

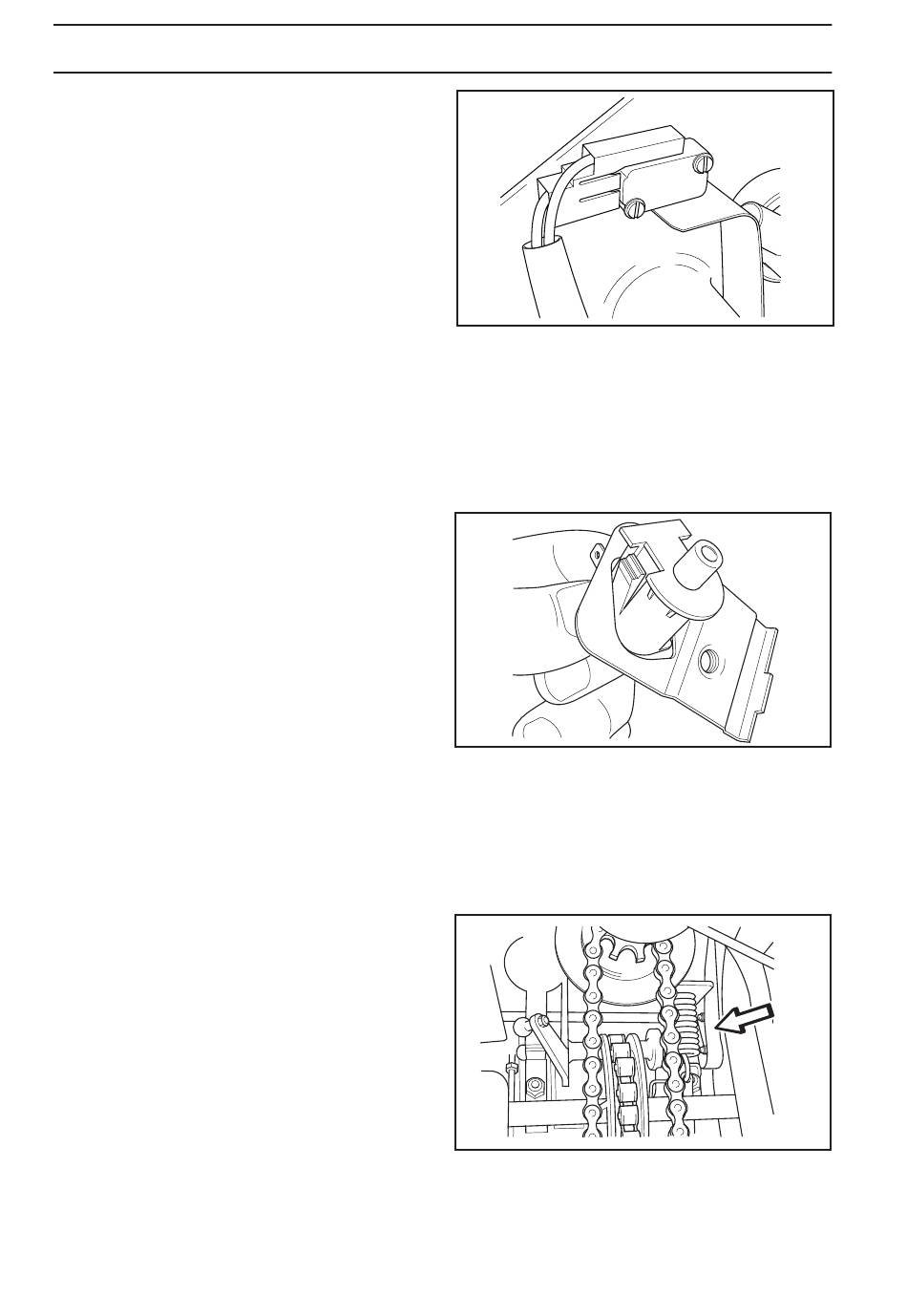

Hebel zum Anheben mit Mikroschalter
1. Lösen Sie die rechte Flügelhaube.
2. Entfernen Sie die innere Schutzplatte auf
dem Hebelträger.
3. Trennen Sie den Verbinder vom
Mikroschalter.
4. Entfernen Sie den Mikroschalter.
Der Einbau erfolgt in umgekehrter
Reihenfolge ohne Einstellung.
Sitz mit Mikroschalter
1. Heben Sie den Sitz an, und entfernen Sie
den Federteller mit Feder und
Distanzhülse. Lösen Sie den Halter des
Mikroschalters.
2. Trennen Sie die Kabelanschlüsse am
Mikroschalter.
3. Drücken Sie die Befestigungselemente
ein, und entfernen Sie den Mikroschalter
aus dem Halter.
Der Einbau erfolgt in umgekehrter
Reihenfolge ohne Einstellung.
pedalträger mit Mikroschalter
1. Nehmen Sie die Getriebeabdeckung ab.
2. Prüfen Sie die Einstellung des
Hydrostatzugs. Siehe „Hydrostatzug
einstellen".
3. Nehmen Sie den Deckel vom
Rahmentunnel.
4. Justieren Sie den Mikroschalter so, dass
er einrastet, wenn die Handbremse um
ca. 40 mm/1,5" gedrückt wird.
Hinweis: Die Feder im Handbremsenzug
kann ausgehakt werden, um den Zugriff
zu erleichtern.
5. Tauschen Sie die Getriebeabdeckung
und den Deckel über dem Rahmentunnel
aus.
108
German-
ELEKTRISCHES SySTEM
Mikroschalter Mähdeck
Mikroschalter: Sitz
Mikroschalter Pedalträger
8009-422
8009-424
8009-696
