ATTENTION : un couple de serrage de 267 N (27,22 kg) est recommandé pour les
adultes. Un couple de 178 N (18,14 kg) est conseillé pour les enfants. Le choix de
tous les couples de serrage est à la discrétion de l'utilisateur. Ne jamais excéder un
couple de serrage de 356 N (36,29 kg).
Fixation du serre-crâne sur le patient
Le fait de ne pas positionner correctement le patient et de ne pas complètement
fixer toutes les portions de réglage de ce ou de tout dispositif de soutien pourrait
exposer le patient à des risques de blessures.
1. Déverrouiller le bouton pivotant afin que le culbuteur puisse pivoter librement à 360 degrés. Il
est possible de déverrouiller le bouton pivotant en tournant le bouton afin d'aligner la flèche et
le symbole de verrou ouvert ; voir la Figure 7.
2. Faire pivoter le culbuteur dans la position désirée en vue du positionnement des broches
crâniennes ; normalement perpendiculairement au sol pour les positions en procubitus ou
décubitus, ou parallèlement au sol pour les patients en position assise.
REMARQUE : Le dynamomètre de traction de la vis dynamométrique offre au chirurgien un
aperçu visuel de la force de serrage appliquée. Chaque ligne représente un incrément de
force de 89 N (9,08 kg). Voir Tableau 2 - Ligne indicatrice de la vis dynamométrique/Force
de serrage.
Cela permet également d'aligner le culbuteur parallèlement à la direction de la force
chirurgicale (voir le Tableau 1 Diagramme de positionnement du serre-crâne).
ATTENTION!
AVERTISSEMENT!

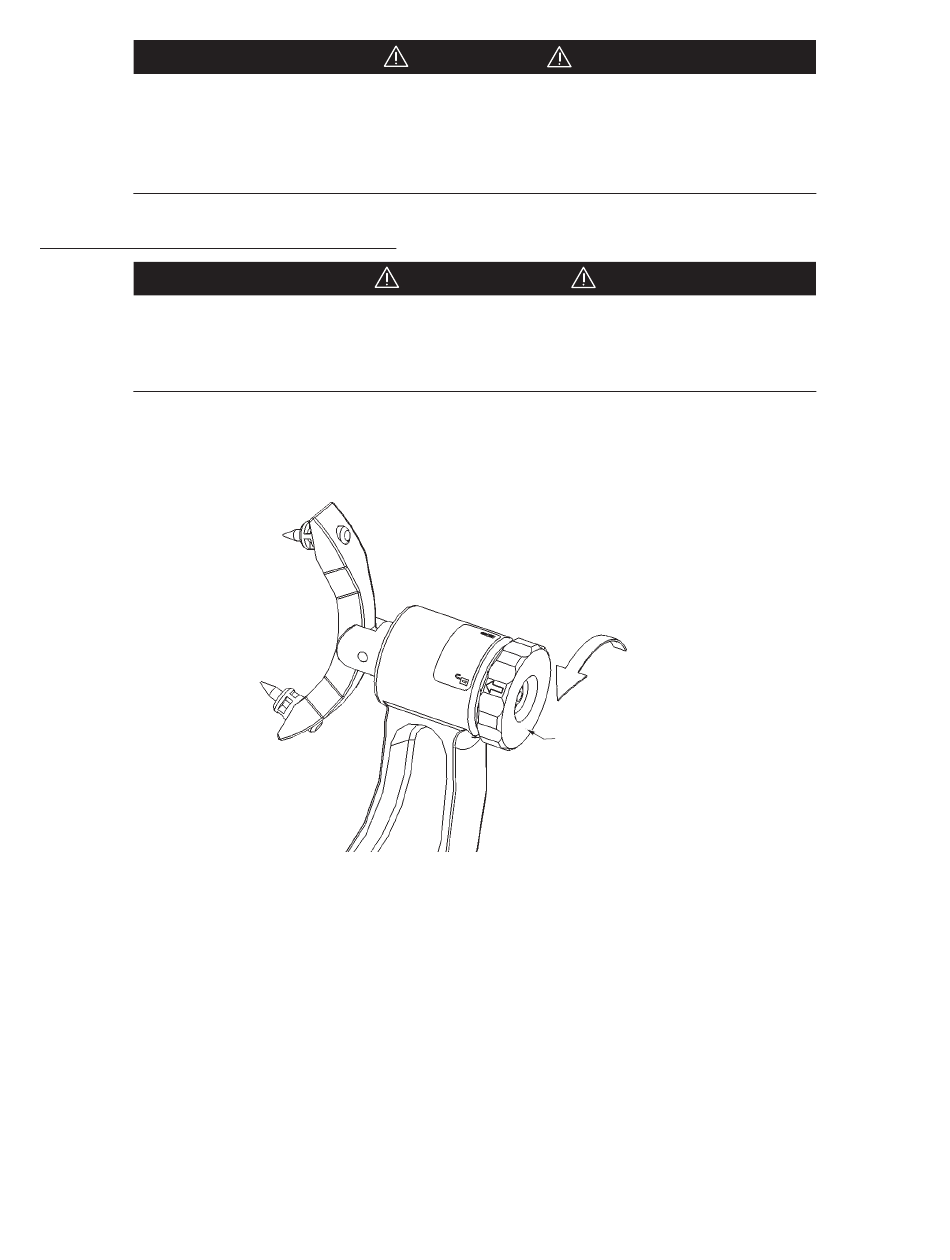

Figure 7. Déverrouillage du bouton pivotant
Page 10
Bouton de verrouillage
pivotant
