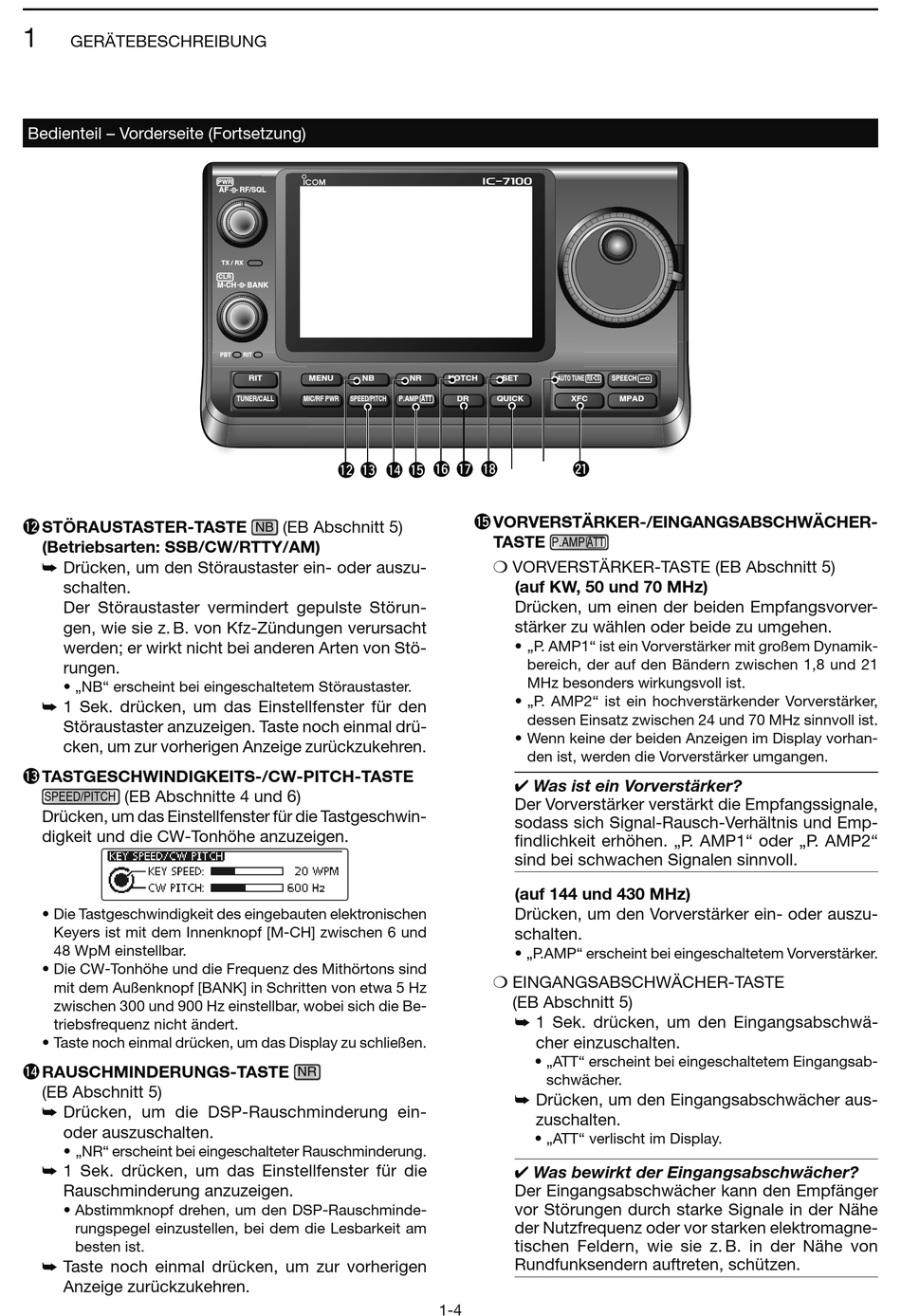

Icom IC-7100 Bedienungsanleitung Seite 8

1
GERÄTEBESCHREIBUNG
Bedienteil – Vorderseite (Fortsetzung)
!2 STÖRAUSTASTER-TASTE
(Betriebsarten: SSB/CW/RTTY/AM)
➥ Drücken, um den Störaustaster ein- oder auszu-
schalten.
Der Störaustaster vermindert gepulste Störun-
gen, wie sie z. B. von Kfz-Zündungen verursacht
werden; er wirkt nicht bei anderen Arten von Stö-
rungen.
• „NB" erscheint bei eingeschaltetem Störaustaster.
➥ 1 Sek. drücken, um das Einstellfenster für den
Störaustaster anzuzeigen. Taste noch einmal drü-
cken, um zur vorherigen Anzeige zurückzukehren.
!3 TASTGESCHWINDIGKEITS-/CW-PITCH-TASTE
(EB Abschnitte 4 und 6)
SPEED/PITCH
Drücken, um das Einstellfenster für die Tastgeschwin-
digkeit und die CW-Tonhöhe anzuzeigen.
• Die Tastgeschwindigkeit des eingebauten elektronischen
Keyers ist mit dem Innenknopf [M-CH] zwischen 6 und
48 WpM einstellbar.
• Die CW-Tonhöhe und die Frequenz des Mithörtons sind
mit dem Außenknopf [BANK] in Schritten von etwa 5 Hz
zwischen 300 und 900 Hz einstellbar, wobei sich die Be-
triebsfrequenz nicht ändert.
• Taste noch einmal drücken, um das Display zu schließen.
!4 RAUSCHMINDERUNGS-TASTE
(EB Abschnitt 5)
➥ Drücken, um die DSP-Rauschminderung ein-
oder auszuschalten.
• „NR" erscheint bei eingeschalteter Rauschminderung.
➥ 1 Sek. drücken, um das Einstellfenster für die
Rauschminderung anzuzeigen.
• Abstimmknopf drehen, um den DSP-Rauschminde-
rungspegel einzustellen, bei dem die Lesbarkeit am
besten ist.
➥ Taste noch einmal drücken, um zur vorherigen
Anzeige zurückzukehren.
PWR
AF RF/SQL
TX / RX
CLR
M-CH BANK
PBT RIT
RIT MENU NB
TUNER/CALL MIC/RF PWR SPEED/PITCH
!2 !3 !4
(EB Abschnitt 5)
NB
NR
i7100
NR NOTCH SET AUTO TUNE RX
P.AMP ATT DR QUICK
!6 !7 !8
!5
!5 VORVERSTÄRKER-/EINGANGSABSCHWÄCHER-
TASTE
P.AMP
❍ VORVERSTÄRKER-TASTE (EB Abschnitt 5)
(auf KW, 50 und 70 MHz)
Drücken, um einen der beiden Empfangsvorver-
stärker zu wählen oder beide zu umgehen.
• „P. AMP1" ist ein Vorverstärker mit großem Dynamik-
bereich, der auf den Bändern zwischen 1,8 und 21
MHz besonders wirkungsvoll ist.
• „P. AMP2" ist ein hochverstärkender Vorverstärker,
dessen Einsatz zwischen 24 und 70 MHz sinnvoll ist.
• Wenn keine der beiden Anzeigen im Display vorhan-
den ist, werden die Vorverstärker umgangen.
✔ Was ist ein Vorverstärker?
Der Vorverstärker verstärkt die Emp fangssignale,
sodass sich Signal-Rausch-Verhältnis und Emp-
findlichkeit erhöhen. „P. AMP1" oder „P. AMP2"
sind bei schwachen Signalen sinnvoll.
(auf 144 und 430 MHz)
Drücken, um den Vorverstärker ein- oder auszu-
schalten.
• „P.AMP" erscheint bei eingeschaltetem Vorverstärker.
❍ EINGANGSABSCHWÄCHER-TASTE
(EB Abschnitt 5)
➥ 1 Sek. drücken, um den Eingangsabschwä-
cher einzuschalten.
• „ATT" erscheint bei eingeschaltetem Eingangsab-
schwächer.
➥ Drücken, um den Eingangsabschwächer aus-
zuschalten.
• „ATT" verlischt im Display.
✔ Was bewirkt der Eingangsabschwächer?
Der Eingangsabschwächer kann den Empfänger
vor Stö run gen durch starke Signale in der Nähe
der Nutzfrequenz oder vor starken elektromagne-
tischen Feldern, wie sie z. B. in der Nähe von
Rund funksendern auftreten, schützen.
1-4
CS SPEECH
XFC MPAD
@1
ATT
