Inhaltszusammenfassung für Buchi UV Monitor C-630
- Seite 1 Operation Manual UV Monitor C�630 96950 Instrument version 3.1 en/de...
-
Seite 3: Inhaltsverzeichnis
Using this Manual Conventions in this Manual SOP´s in this Manual The UV Monitor C-630 General Description Optical Path of the UV Monitor C-630 Preparing the UV Monitor C-630 for Operation Unpacking Standard delivery Front Panel Controls Front View of the UV Monitor C-630... - Seite 4 Inhalt: Zur Benutzung des Handbuches Konventionen in diesem Handbuch SOP´s in diesem Handbuch Der UV Monitor C-630 Allgemeine Beschreibung Optischer Weg im UV Monitor C-630 Inbetriebnahme des UV Monitors C-630 Auspacken Standardauslieferung Steuerelemente des UV Monitors C-630 Frontansicht Funktion der Folientastatur Rückansicht...
-
Seite 5: Using This Manual
Büchi UV Monitor C-630 Using this Manual This manual refers to the UV Monitor C-630 Firmware Version 3.1 or higher. If your detector has a older version please contact us for upgrade possibilities and older manual versions. Conventions in this Manual... -
Seite 6: The Uv Monitor C-630

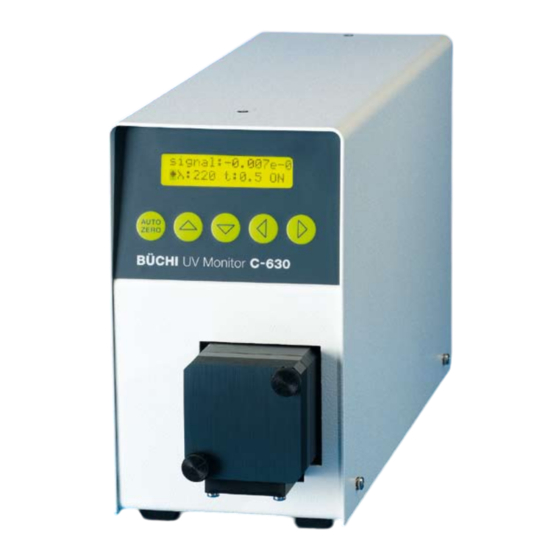

Büchi UV Monitor C-630 The UV Monitor C-630 General Description The UV Monitor C-630 is a valuable new detector, especially developed for routine measurements. The UV Monitor C-630 satisfies all GLP requirements of a regulated laboratory. The instrument is delivered in its standard version with a deuterium lamp as well as with 4 filters for the wavelengths 200, 220, 254, and 280 nm. -
Seite 7: Optical Path Of The Uv Monitor C-630
If necessary, put forward any claims for damages to the carrier. Use list “Standard delivery” and check that the UV Monitor C-630 delivery is complete. Please contact our service department if you miss something or if you need support. -
Seite 8: Front Panel Controls
Fig. 2 Front Panel Elements of Photometer and Flow Cell Function of Foil Keys The Foil Key area (2) in Fig. 2 „Front panel of the UV Monitor C-630“ consists of an AUTOZERO key and four arrow keys. AUTOZERO Pushing this button will adjust the baseline. Usually the button should be pressed shortly before starting a chromatographic run. -
Seite 9: Rear View
Power connector Power supply, ON/OFF, Selftest The UV Monitor C-630 operates with 115 or 230 V AC of 47-63 Hz. The setting is done by the manufacturer on customers request. The standard setting is 230 V. If there is on any reasons the need of a change, please contact our service department. -
Seite 10: Operating The Filter Photometer
Moving to an other entry field using the ⊲ or ⊳ keys respectively the entered changes will be confirmed. S/N:00047755 signal: 0.0000 ?λ:254 t: 1 00962.0h 101 ANALOG OUT: [au] sig:0.6543 ?full scale:2e-0 ?1/8 ref:0.3848 Fig. 5 Menu sequence of the UV Monitor C-630 The SIGNAL menu... - Seite 11 Büchi UV Monitor C-630 signal: 0.0000 ♦λ:254 t: 1 The signal or main menu contains the data signal intensity signal:, wavelength λ:, time constant t: and the lamp status. The actual measured signal value is shown in a fixed point manner with four digits.
- Seite 12 Büchi UV Monitor C-630 The GLP menu S/N:00047755 ♦01 00962.0h 101 The GLP menu contains the following information: serial number total number of lamps used, total operating hours of the current lamp and number of lamp starts. Pressing the ⊲ or ⊳ keys you access the lamp counter. Pressing now one of the ∆...
-
Seite 13: Installation Of The Flow Cell
Büchi UV Monitor C-630 Installation of the Flow Cell The UV Monitor C-630 comes factory configured without a flow cell. The device is equipped with a "dummy" cell which does not have any optical parts. The instrument or the lamp are not needed to be switched off for changing the flow cell. -
Seite 14: Changing The Lamp
To change the lamp see Fig. 7 to Fig. 9. Fig. 7 Top view of the UV Monitor C-630 with removed housing Fig. 8 Lamp assembly Fig. 9 Lamp sockets Do not touch the glass of the lamp. Should you touch it accidentally, clean it thoroughly with a lint free cloth and i-propanole. -
Seite 15: Cleaning The Flow Cell
SOP 2 Changing the halogen tungsten lamp. This instruction applies to the UV Monitor C-630. 1. Unscrew the housing and remove it by lifting. 2. Pull the 2-pole plug of the old lamp (item 1T). Unscrew the two... -
Seite 16: Preparative Flow Cell
Büchi UV Monitor C-630 Preparative flow cell Stainless steel Screw thread shutter PEEK distance plate Gasket holder Light guide with PTFE seal Fig. 10 Sectional view of a preparative flow cell SOP 4 Cleaning a preparative flow cell. This instruction applies to the... -
Seite 17: Trouble Shooting
Büchi UV Monitor C-630 Trouble shooting Error messages and their reasons Error message probable cause solution Deuterium lamp Lamp defect Exchange lamp doesn’t start Halogen lamp installed Change the setting in with lamp menu setting lamp menu Deuterium ERROR Zero position can not be... -
Seite 18: Spare Parts
Büchi UV Monitor C-630 Spare Parts Order no. 37401 Deuterium lamp 44081 Halogen lamp 44082 Halogen lamp with socket (needed for first installation of a halogen lamp) -
Seite 19: Technical Data
Büchi UV Monitor C-630 Technical Data Wavelengths 200, 220, 254, and 280 nm other filter on request Band width 20 nm Lamps Deuterium (standard), Halogen (alternatively) Wavelengths accuracy + 2 nm Range of measurement 0-4 AU Sensitivity 2 x 10 AU at 240 nm and time constant 1.0 s... -
Seite 20: Declaration Of Conformity
Büchi UV Monitor C-630 Declaration of conformity Manufacturer’s name BÜCHI Labortechnik AG P.O.Box, CH-9230 Flawil, Switzerland UV Monitor C-630 , complies with the following requirements and product specifications: Low Voltage Ordinance (73/23/EWG); ● EN 61010 – 1 (1993) Engineering Guidelines (89/392/EWG) ●... -
Seite 21: Zur Benutzung Des Handbuches
Büchi UV Monitor C-630 Zur Benutzung des Handbuches Dieses Handbuch bezieht sich auf den UV Monitor C-630 der Firmware Version 3.1 oder höher. Falls Ihr Detektor eine ältere Version besitzt, kontaktieren Sie uns bezüglich eines Upgrade oder einer älteren Version des Handbuches. -
Seite 22: Sop´s In Diesem Handbuch
SOP ) dieses Handbuches ermöglichen die Strukturierung zusammen- hängender Aufgaben beim Betrieb Ihres UV Monitor C-630. Sie beinhalten schrittweise Anweisungen, die den Anwender durch alle Aufgaben führen. Sie können gleichfalls zu Dokumentationszwecken genutzt werden. Sie können kopiert, angewendet, unterzeichnet und abgelegt werden, um so die Leistungsfähigkeit Ihres Gerätes zu... -
Seite 23: Der Uv Monitor C-630
Büchi UV Monitor C-630 Der UV Monitor C-630 Allgemeine Beschreibung Der UV Monitor C-630 ist ein hochwertiger neuer Detektor, der speziell für die Routineanalytik entwickelt worden ist. Es genügt allen GLP Erfordernissen eines geregelten Laborbetriebs. Das Gerät wird in der Standardversion mit einer Deuteriumlampe und vier Filtern für die Wellenlängen 200, 220, 254 und 280 nm ausgeliefert. -
Seite 24: Optischer Weg Im Uv Monitor C-630
Büchi UV Monitor C-630 Optischer Weg im UV Monitor C-630 1. Lampe (Deuterium oder Halogen) 2. Linse 3. Wechselfilter 4. Halbtransparenter Spiegel 5. Messzelle 6. Photodiode 7. Referenzdiode Abb. 1 Optischer Weg im UV Monitor C-630 Aus dem von der Lampe (1) emittierten und durch die Linse (2) gebündelten Licht wird durch das ausgewählte Filter (3) die gewünschte... -
Seite 25: Inbetriebnahme Des Uv Monitors C-630
Sollte trotz unserer sorgfältigen Ausgangskontrollen ein Teil fehlen, wenden Sie sich bitte an unsere Serviceabteilung. Entfernen Sie den Transportschutz vom Display und Messzellen- gehäuse. Standardauslieferung UV Monitor C-630 ohne Messzelle Bedienungshandbuch Netzanschlusskabel 230 V Integrator Kabel Steckerleisten mit Anschlüssen... -
Seite 26: Steuerelemente Des Uv Monitors C-630
Abb. 2 Frontansicht des UV Monitors C-630 mit Messzelle Funktion der Folientastatur Die Folientastatur (2) in Abb. 2 „Frontansicht des UV Monitor C-630“ besteht aus vier Pfeiltasten und einer AUTOZERO Taste. AUTOZERO Diese Taste dient zum automatischen Justieren der Basislinie. Die Taste wird in der Regel vor Beginn einer Chromatogramm Aufzeichnung kurz gedrückt. -
Seite 27: Rückansicht
Anschlussleiste für Fernsteuerung Netzanschluss Stromversorgung, Ein/Aus, Autotest Der UV Monitor C-630 wird wahlweise mit einem 115 oder 230 Volt Wechselstrom von 47-63 Herz betrieben. Die Einstellung erfolgt werkseitig nach Kundenwunsch und kann bei Erfordernis durch den Kundenservice umgestellt werden. Die aktuelle Einstellung ist auf der Geräterückseite markiert (Abb. - Seite 28 Büchi UV Monitor C-630 *BÜCHI C-630 V 3.1 UV Monitor Die beim Einschalten ablaufenden Selbsttests beinhalten eine Überprüfung der Elektronik und ein Autozero. Zuvor heizt sich die Lampe während etwa Sekunden konstante Arbeitstemperatur auf. Das Display hat derweil folgendes Aussehen: signal: -.----...
-
Seite 29: Betrieb Des Uv Monitors C-630
Büchi UV Monitor C-630 Betrieb des UV Monitors C-630 Aufbau der internen Software Die Software ist in verschiedene Einzelmenüs gegliedert, in denen jeweils unterschiedliche Einstellungen und Betriebsabläufe möglich sind. Sie gelangen in die einzelnen Menüs, wenn sich der Cursor auf dem Rautenfeld befindet und Sie jetzt die ∆... - Seite 30 Büchi UV Monitor C-630 Das SIGNAL Menü signal: 0.0000 ♦λ:254 t: 1 Das Signal- oder Hauptmenü enthält die Angaben zur Signalintensität signal: , zur Wellenlänge λ: , zur Zeitkonstante t: und zum Ein- schaltstatus der Lampe. Der aktuell gemessene Signalwert wird in Festkommadarstellung mit vier Dezimalstellen angezeigt.
-
Seite 31: Installation Der Messzelle
Büchi UV Monitor C-630 Das GLP Menü S/N:00047755 ♦01 00962.0h 101 Das GLP Menü gibt Berichte über die Einsatzstatistik des Photometers. Es wird die Seriennummer des Gerätes, die Anzahl der eingesetzten Lampen, die Betriebsstunden der aktuellen Lampe sowie die Anzahl der Lampenstarts angezeigt. -
Seite 32: Einfache Wartung
Büchi UV Monitor C-630 Einfache Wartung Kontrolle der Lampenfunktion Die im UV Monitor C-630 eingesetzte Deuteriumlampe garantiert eine Langzeitfunktionalität und zuverlässige Messungen mit geringem Rauschen und geringer Basisliniendrift zusammen mit einer hohen Empfindlichkeit. Die tatsächliche Nutzungsdauer der Lampe ist von verschiedenen Einflussfaktoren abhängig, wie der Anzahl der... - Seite 33 Büchi UV Monitor C-630 Abb. 8 Lampenanordnung Abb. 9 Lampenanschlüsse Berühren Sie nicht den Glaskörper der Lampe. Sollte dies versehentlich geschehen, reinigen Sie bitte den Glaskörper mit einem fusselfreien Tuch und Isopropanol. SOP 1 Auswechseln der Deuteriumlampe. Diese Anweisung gilt für das UV Monitor C-630.
-
Seite 34: Messzellenreinigung
Büchi UV Monitor C-630 Messzellenreinigung Ein Rauschen der Basislinie und verringerte Empfindlichkeiten können durch eine verschmutzte Messzelle auftreten. Dies wird auch durch einen niedrigen sig Wert im Signal Menü beim Spülen der Messzelle mit reinem Lösungsmittel angezeigt. Häufig genügt es, die Messzelle entsprechend der folgenden SOP zu spülen. -
Seite 35: Fehlermeldungen Und Ihre Ursachen
Büchi UV Monitor C-630 Fehlermeldungen und ihre Ursachen Fehlermeldung mögliche Ursache Beseitigung Lampe defekt Lampe wechseln Deuterium lamp doesn’t start Halogenlampe installiert Einstellung im Menü und Menü Lamp auf Lamp ändern Deuteriumlampe belassen ERROR Gerät findet die Schalten Sie das Ge... -
Seite 36: Ersatzteile
Büchi UV Monitor C-630 Ersatzteile Bestell Nr. 37401 Deuteriumlampe 44081 Halogenlampe 44082 Halogenlampe mit Sockel (erforderlich für die Erstinstallation einer Halogenlampe... -
Seite 37: Technische Daten
Büchi UV Monitor C-630 Technische Daten Wellenlängen 200, 220, 254 und 280 nm Andere Filter auf Anforderung Bandweite 20 nm Lampen Deuterium (Standard), Halogen (optional) Empfindlichkeit 2 x 10 AU bei 254 nm und Zeitkonstante 1.0 s Rauschen 1 x 10... -
Seite 38: Konformitätserklärung
Büchi UV Monitor C-630 Konformitätserklärung Name des Herstellers BÜCHI Labortechnik AG Postfach, CH-9230 Flawil Schweiz erklärt in alleiniger Verantwortung, dass das Produkt UV Monitor C-630 , den folgenden Anforderungen und Produktspezifikationen entspricht: Niederspannungsverordnung (73/23/EWG); ● EN 61010 – 1 (1993) Maschinenrichtlinie (89/392/EWG) ●...
