Anhang; Kennlinien - SICK PLS Serie Technische Beschreibung

12 Anhang

12.1 Kennlinien

Auflösung
in mm
600
400
200
Kennlinie A
Schutzfeld
100
70
40
20
10
8
6
4
2
1
0,1 0,2 0,5 1

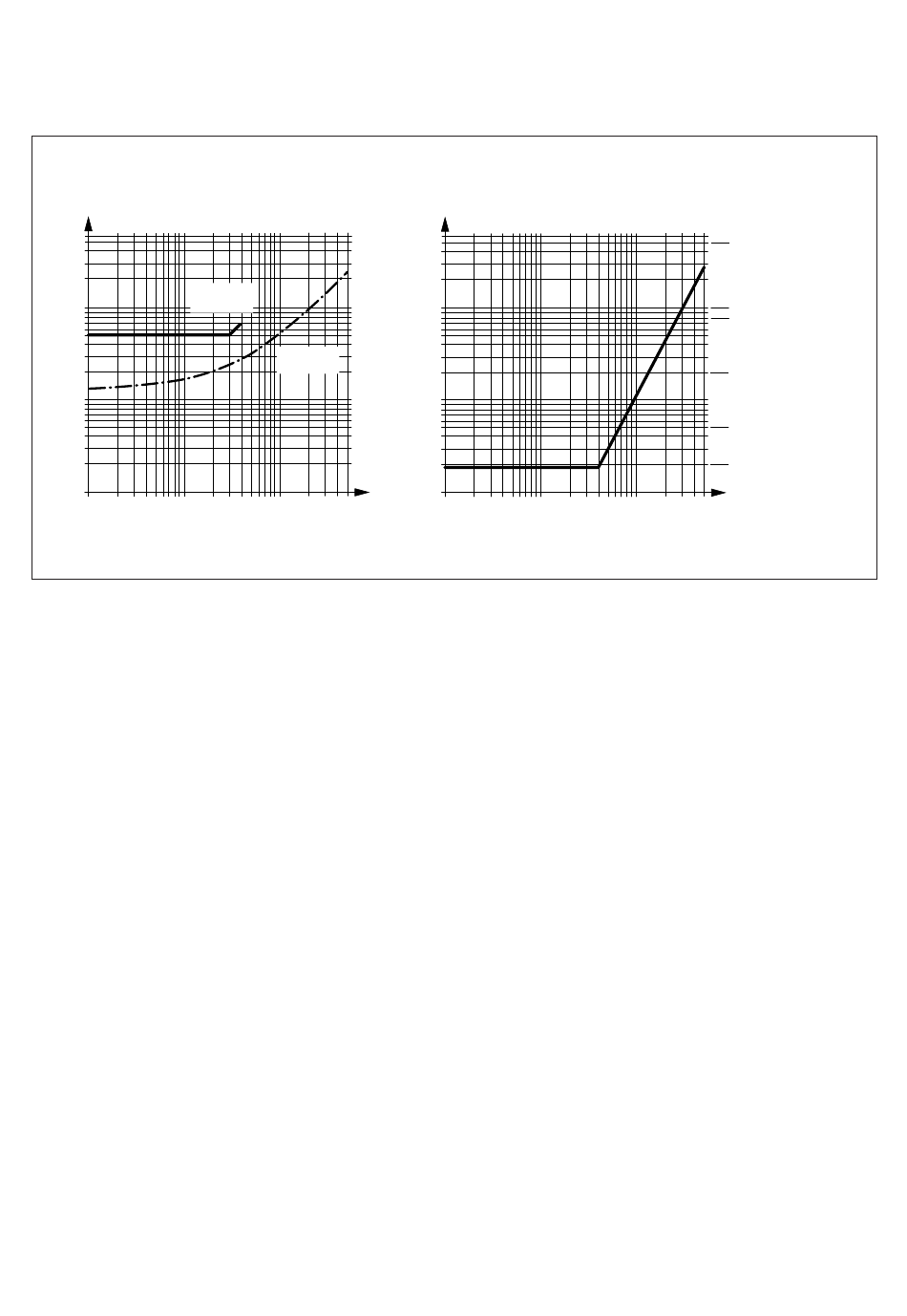

Kennlinien:
Zusammenhang zwischen Reflektivität des Objekts, Reichweite
und auflösbarem Objekt-Durchmesser.
Der angegebene Remissionsgrad bezieht sich auf eine maximal
verschmutzte Frontscheibe (worst case).
8 008 315/O934/22-07-04 Technische Beschreibung • PLS © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Kennlinie B
Warnfeld
2 3 4 6 10 20 30 50
Reichweite in m
Remissionsgrad
in %
600
400
200
100
70
40
20
10
8
6
4
2
1
0,5 1 2 3
0,1 0,2
Beispiele für
Remissionsgrade
Reflektoren > 2000%
Reflexfolien > 300%
weißer Gips
Schreibpapier
grauer Karton
matt schwarze
Lackierung
schwarzes
Schuhleder
4 6 10 20 30 50
Reichweite in m
