Abb. 19 Einlesen Der Angeschlossenen Buskoppler Und Busklemmen; Abb. 20 Einstellung Des Router-Speichers - Beckhoff Bk9050 Dokumentation

Konfiguration

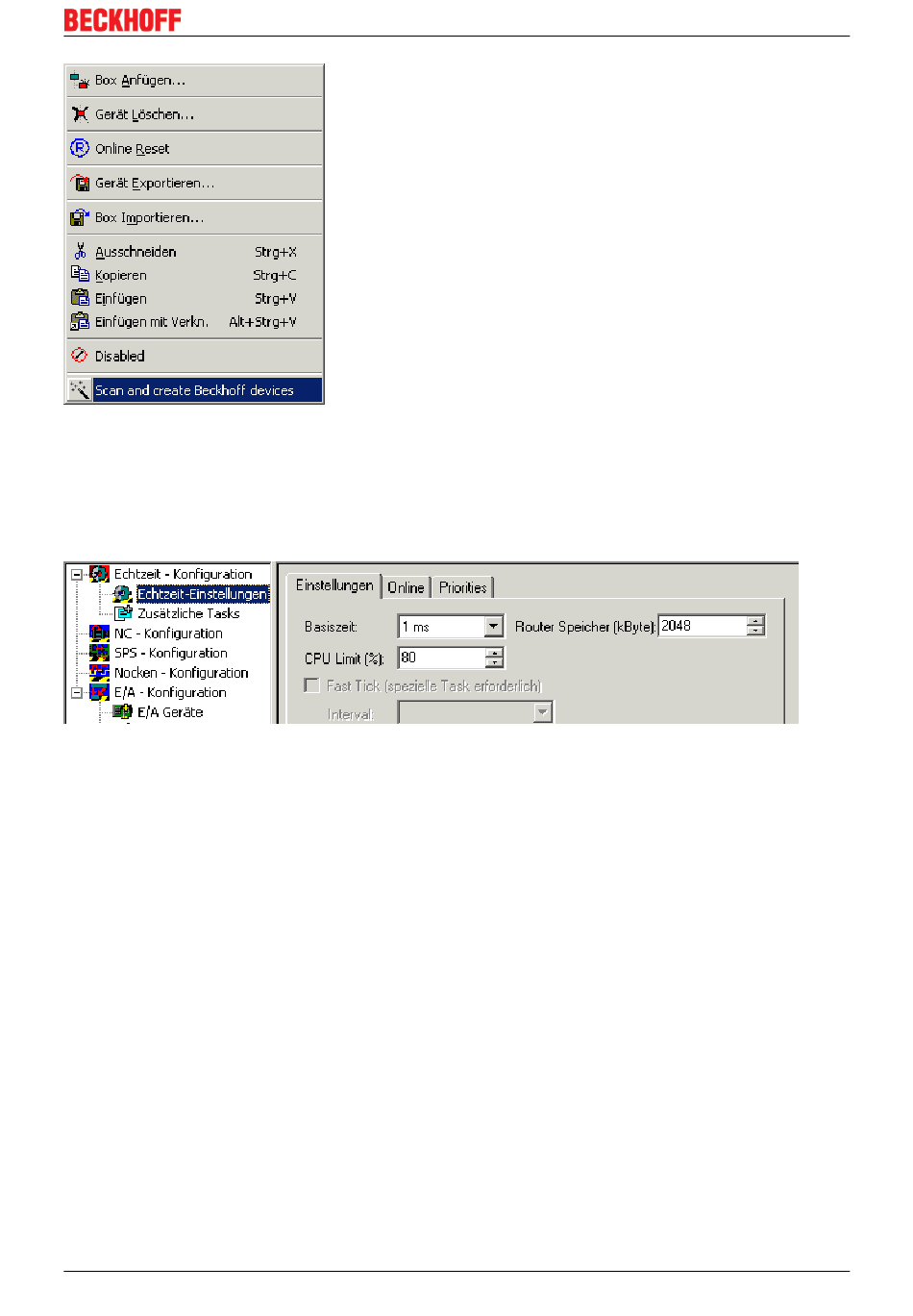

Abb. 19: Einlesen der angeschlossenen Buskoppler und Busklemmen
Inbetriebnahme bei 6 oder mehr Ethernet-Knoten
Wenn Sie im System Manager mehr als 5 Knoten eintragen, müssen Sie den Router-Speicher erhöhen.
Diese Einstellung finden Sie im System Manager unter Real Time Settings. Tragen Sie dort für jeden
Buskoppler 350 kByte ein. Dies ergibt z. B. für 10 Buskoppler 3,5 MB (10 x 350 kByte).
Abb. 20: Einstellung des Router-Speichers
Hinweis: Der Router-Speicher ist vom Arbeitsspeicher ihres PCs abhängig und darf nicht beliebig hoch
gesetzt werden.
Berechnung des maximal zulässigen Router-Speichers:
Max Router-Speicher [MB] = (1 MB + ((Arbeitsspeicher [MB] - 4 MB ) x 0,4)
Beispiel
Ihr PC hat 128 MB Arbeitsspeicher:
1 MB +(128 MB - 4 MB) x 0,4 = 50,6 MB
Die maximale Größe des Router-Speichers darf bei 128 MB Arbeitsspeicher 50,6 MB nicht überschreiten.
