Beckhoff B23 Montageanleitung

cm
0 1 2 3
mm
Stückliste
1x
1x
Einzelteile auf
1
Leitung schieben
Powerlitzen
2
7
38
7
Farbring optional
ZS7300-B005 (rot)
ZS7300-B006 (gelb)
ZS7300-B007 (blau)
ZS7300-B008 (grün)
SW26
10
Beckhoff®, TwinCAT®, EtherCAT®, EtherCAT P®, Safety over EtherCAT®, TwinSAFE®, XFC® und XTS® sind
eingetragene und lizenzierte Marken der Beckhoff Automation GmbH.
Die Verwendung anderer in dieser Dokumentation enthaltenen Marken oder Kennzeichen durch Dritte kann zu
einer Verletzung von Rechten der Inhaber der entsprechenden Kennzeichen führen.
© Beckhoff Automation GmbH & Co. KG 08/2016
Die Informationen in dieser Druckschrift enthalten lediglich allgemeine Beschreibungen bzw. Leistungsmerkmale,
welche im konkreten Anwendungsfall nicht immer in der beschriebenen Form zutreffen bzw. welche sich durch
Weiterentwicklung der Produkte ändern können. Die gewünschten Leistungsmerkmale sind nur dann verbindlich,
wenn sie bei Vertragsabschluss ausdrücklich vereinbart werden.
4 5 6 7
38

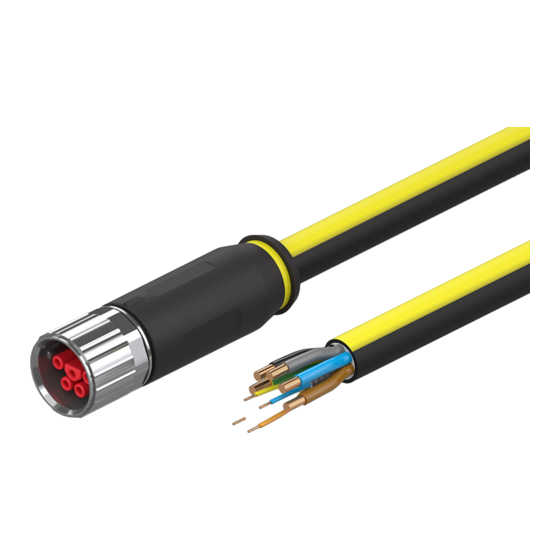

konfektionierbares Steckergehäuse mit Crimpanschluss, axial,
1x
1x
n
Dichtung abhängig vom Kabel- wählen!
Füllstoffe bündig mit Kabelmantel
wegschneiden!
Äußeres Schirm-
geflecht optional
3
Kontakte
ancrimpen
6
9
Schirmgeflecht muss
gekürzt werden und darf
nicht über O-Ring ragen!
8 9 10 11
Montageanleitung B23
5x4 mm², PWR: Powerstift
1x
1x
Kabel-Ø
Ø13 - <15mm oder Ø15 - 16
4
8
Schirmgeflecht muss
vollständig nach außen
geführt werden.
Codiernut für gewünschte
Codierung wählen!
SW27
Drehmoment 5 Nm
790-976700 / 7901A502 Rev. b
Beckhoff Art.-Nr.: ZS7300 - 0005
12 13 14 15
1x
1x
Dichtung
1x
5
Power-
kontakte
einclipsen
(5x)
Achtung: Ansicht von Kabelausgang
dargestellt! Auf richtige Farbwahl achten!
schwarz (7)
grau (6)
gelb/grün (5)
Laufrichtung des Kabels beachten!
Codierung 1
Codierung 2
Codierung 3
Werkzeug / Zubehör
Crimpzange Crimpeinsatz / Locator
ZB8810-0000
16 17
Kabel
Außendurchmesser
n
13 - <15mm
n
15 - 16mm
blau (8)
braun (9)
ZB8810-0002
