INCU II
Bedienungshandbuch
Betrieb des Analysators
Platzierungsschablone
Für manche Tests sind Messungen in den Mittelpunkten der
einzelnen Quadranten der Matratze erforderlich. Um eine
hohe Genauigkeit und Wiederholbarkeit zu gewährleisten,
müssen die Mittelpunkte der einzelnen Quadranten ermittelt
werden. Durch Verwendung der Platzierungsschablone wird
sichergestellt, dass sich der Analysator und die Sensoren
wiederholgenau an den richtigen Positionen befinden.
1.
Die Platzierungsschablone auf den Mittelpunkt der
Matratze ausrichten. Siehe Abbildung 4.
2.
Die Mittelpunkte der einzelnen Quadranten der
Matratze ermitteln. Siehe Abbildung 5.
3.
An den Mittelpunkten der einzelnen Quadranten
einen Messfühler (auf einem Stativ) oder eine
Temperaturscheibe anbringen. (Die Platzierung der
Temperaturscheiben wird in Abbildung 6 gezeigt.)
Hinweis
Die Matratzen können unterschiedliche Abmessungen
aufweisen. Die Platzierungsschablone auf dem Mittelpunkt
der Matratze platzieren und die Mittelpunkte der einzelnen
Quadranten ausmessen. Üblicherweise befinden sich die
Mittelpunkte der einzelnen Matratzenquadranten innerhalb
der Kreise auf der Platzierungsschablone. Auf der
Platzierungsschablone ggf. Markierungen für
unterschiedliche Matratzenabmessungen anbringen.
Anhand der Markierungen wird sichergestellt, dass sich
die Sensoren bei jeder Durchführung des Tests an
derselben Position befinden.
16

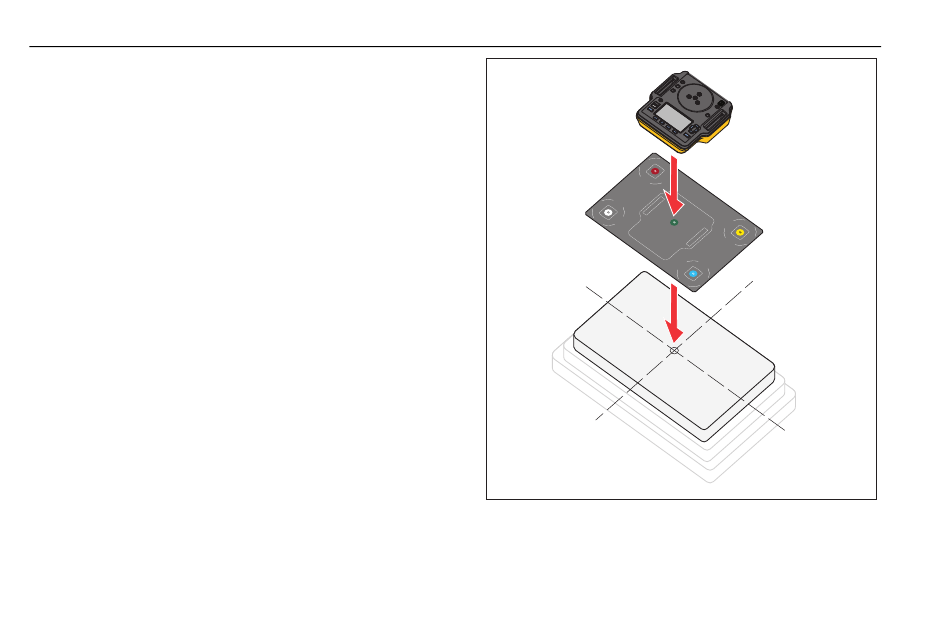

Abbildung 4. Platzierung des Analysators
hxy007.eps
