INCU II
Bedienungshandbuch

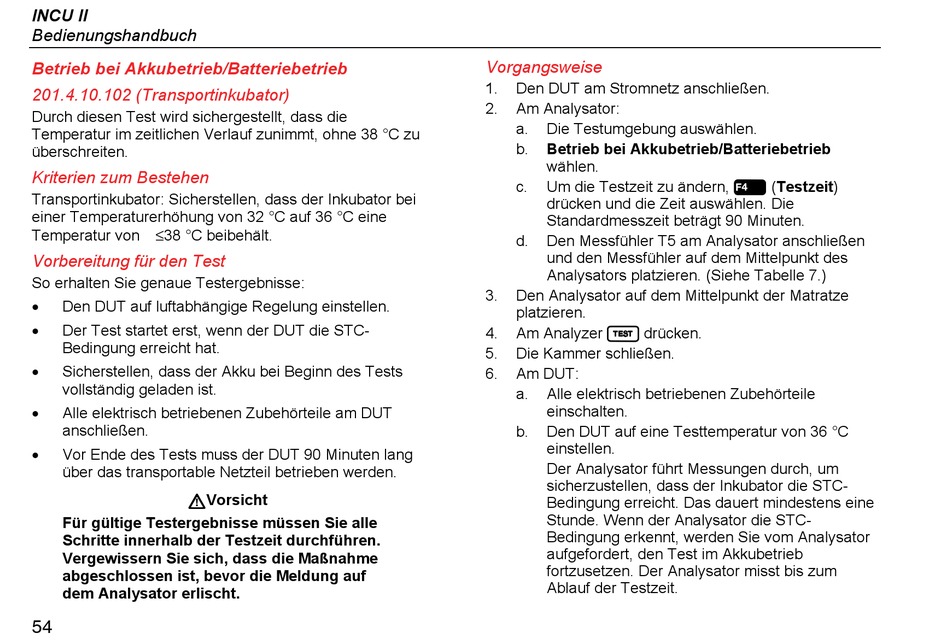

Betrieb bei Akkubetrieb/Batteriebetrieb
201.4.10.102 (Transportinkubator)
Durch diesen Test wird sichergestellt, dass die
Temperatur im zeitlichen Verlauf zunimmt, ohne 38 °C zu
überschreiten.
Kriterien zum Bestehen
Transportinkubator: Sicherstellen, dass der Inkubator bei
einer Temperaturerhöhung von 32 °C auf 36 °C eine
Temperatur von ≤38 °C beibehält.
Vorbereitung für den Test
So erhalten Sie genaue Testergebnisse:
•
Den DUT auf luftabhängige Regelung einstellen.
•
Der Test startet erst, wenn der DUT die STC-
Bedingung erreicht hat.
•
Sicherstellen, dass der Akku bei Beginn des Tests
vollständig geladen ist.
•
Alle elektrisch betriebenen Zubehörteile am DUT
anschließen.
•
Vor Ende des Tests muss der DUT 90 Minuten lang
über das transportable Netzteil betrieben werden.
Vorsicht
Für gültige Testergebnisse müssen Sie alle
Schritte innerhalb der Testzeit durchführen.
Vergewissern Sie sich, dass die Maßnahme
abgeschlossen ist, bevor die Meldung auf
dem Analysator erlischt.
54
Vorgangsweise
1.
Den DUT am Stromnetz anschließen.
2.
Am Analysator:
a.
Die Testumgebung auswählen.
b.
Betrieb bei Akkubetrieb/Batteriebetrieb
wählen.
c.
Um die Testzeit zu ändern, (Testzeit)
drücken und die Zeit auswählen. Die
Standardmesszeit beträgt 90 Minuten.
d.
Den Messfühler T5 am Analysator anschließen
und den Messfühler auf dem Mittelpunkt des
Analysators platzieren. (Siehe Tabelle 7.)
3.
Den Analysator auf dem Mittelpunkt der Matratze
platzieren.
4.
Am Analyzer drücken.
5.
Die Kammer schließen.
6.
Am DUT:
a.
Alle elektrisch betriebenen Zubehörteile
einschalten.
b.
Den DUT auf eine Testtemperatur von 36 °C
einstellen.
Der Analysator führt Messungen durch, um
sicherzustellen, dass der Inkubator die STC-
Bedingung erreicht. Das dauert mindestens eine
Stunde. Wenn der Analysator die STC-
Bedingung erkennt, werden Sie vom Analysator
aufgefordert, den Test im Akkubetrieb
fortzusetzen. Der Analysator misst bis zum
Ablauf der Testzeit.
