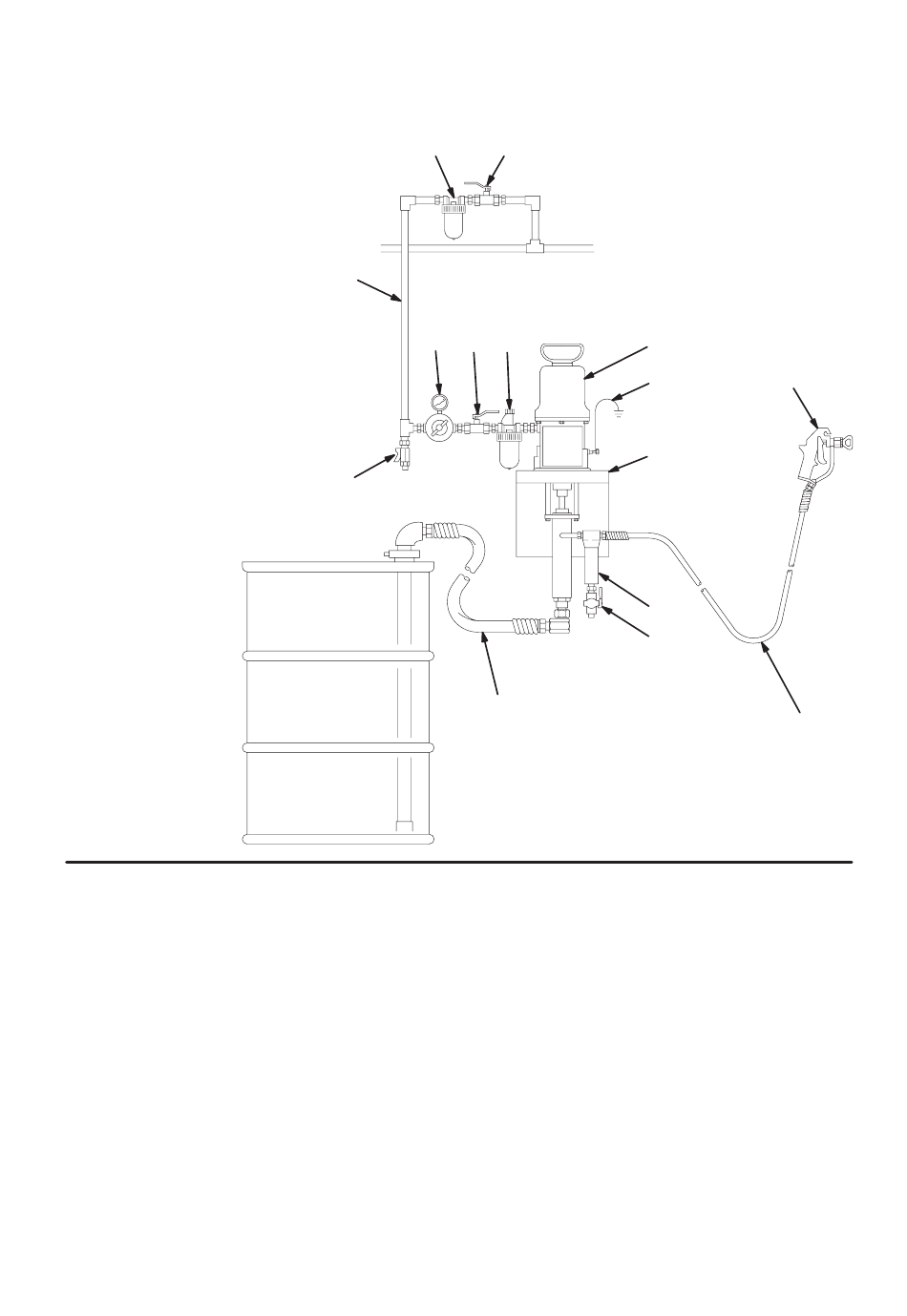

Typische Installation
LEGENDE
A
Pumpe
B
Wandhalterung
C
Luftöler
D
Lufthahn mit Entlastungsbohrung (für Pumpe
erforderlich).
Teilenummer: siehe Abschnitt Warnung auf Seite 7
E
Pumpenluftregler
F
Luftfilter
G
Lufthahn mit Entlastungsbohrung (für Zubehörteile)
H
Elektrisch leitfähiger Luftschlauch
J
Druckentlastungsventil (erforderlich).
Teilenummern: siehe Abschnitt Warnung auf Seite 7
K
Materialfilter
L
Elektrisch leitender Materialschlauch
M
Spritzpistole
N
Ansaugschlauch
P
Wasserabscheider und Ablassventil für Luftleitung
Y
Erdungsdraht (erforderlich)
Teile-Nr. 237569. Installationsanleitungen siehe Seite 5
Abb. 2
6
307619
Installation
F
H
E
D
P
G
C
A
Y
B
K
J
N
M
L
02098
