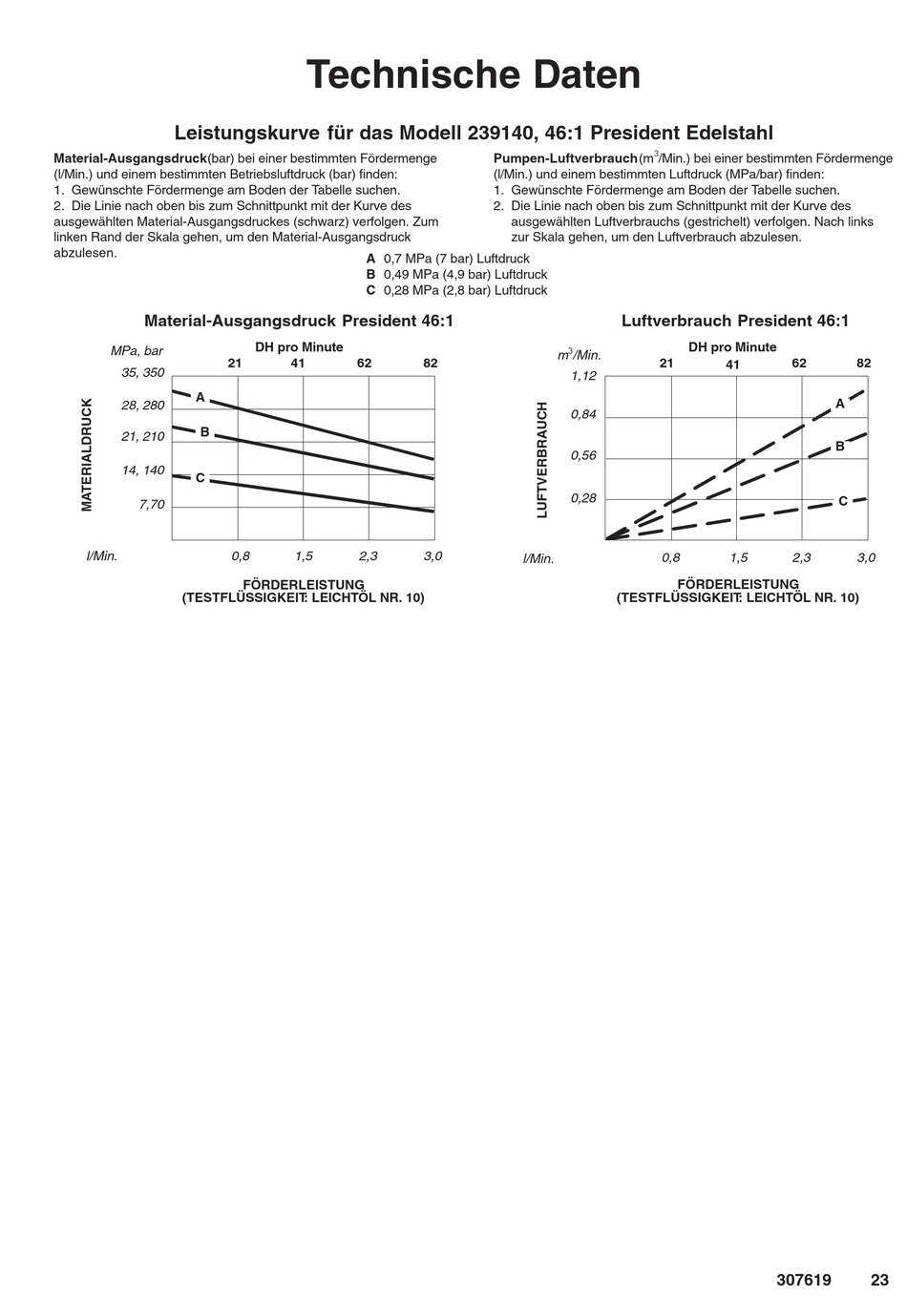

Leistungskurve für das Modell 239140, 46:1 President Edelstahl
Material-Ausgangsdruck (bar) bei einer bestimmten Fördermenge
(l/Min.) und einem bestimmten Betriebsluftdruck (bar) finden:
1. Gewünschte Fördermenge am Boden der Tabelle suchen.
2. Die Linie nach oben bis zum Schnittpunkt mit der Kurve des
ausgewählten Material-Ausgangsdruckes (schwarz) verfolgen. Zum
linken Rand der Skala gehen, um den Material-Ausgangsdruck
abzulesen.
Material-Ausgangsdruck President 46:1
MPa, bar
35, 350
A
28, 280
B
21, 210
14, 140
C
7,70
l/Min.
(TESTFLÜSSIGKEIT : LEICHTÖL NR. 10)
Technische Daten
A 0,7 MPa (7 bar) Luftdruck
B 0,49 MPa (4,9 bar) Luftdruck
C 0,28 MPa (2,8 bar) Luftdruck
DH pro Minute
21
41
62
0,8
1,5
2,3
FÖRDERLEISTUNG
Pumpen-Luftverbrauch (m
(l/Min.) und einem bestimmten Luftdruck (MPa/bar) finden:
1. Gewünschte Fördermenge am Boden der Tabelle suchen.
2. Die Linie nach oben bis zum Schnittpunkt mit der Kurve des
ausgewählten Luftverbrauchs (gestrichelt) verfolgen. Nach links
zur Skala gehen, um den Luftverbrauch abzulesen.
#
m
/Min.
82
1,12
0,84
0,56
0,28
3,0
l/Min.
#
/Min.) bei einer bestimmten Fördermenge
Luftverbrauch President 46:1
DH pro Minute
21
41
0,8
1,5
FÖRDERLEISTUNG
(TESTFLÜSSIGKEIT : LEICHTÖL NR. 10)
307619
62
82
A
B
C
2,3
3,0
