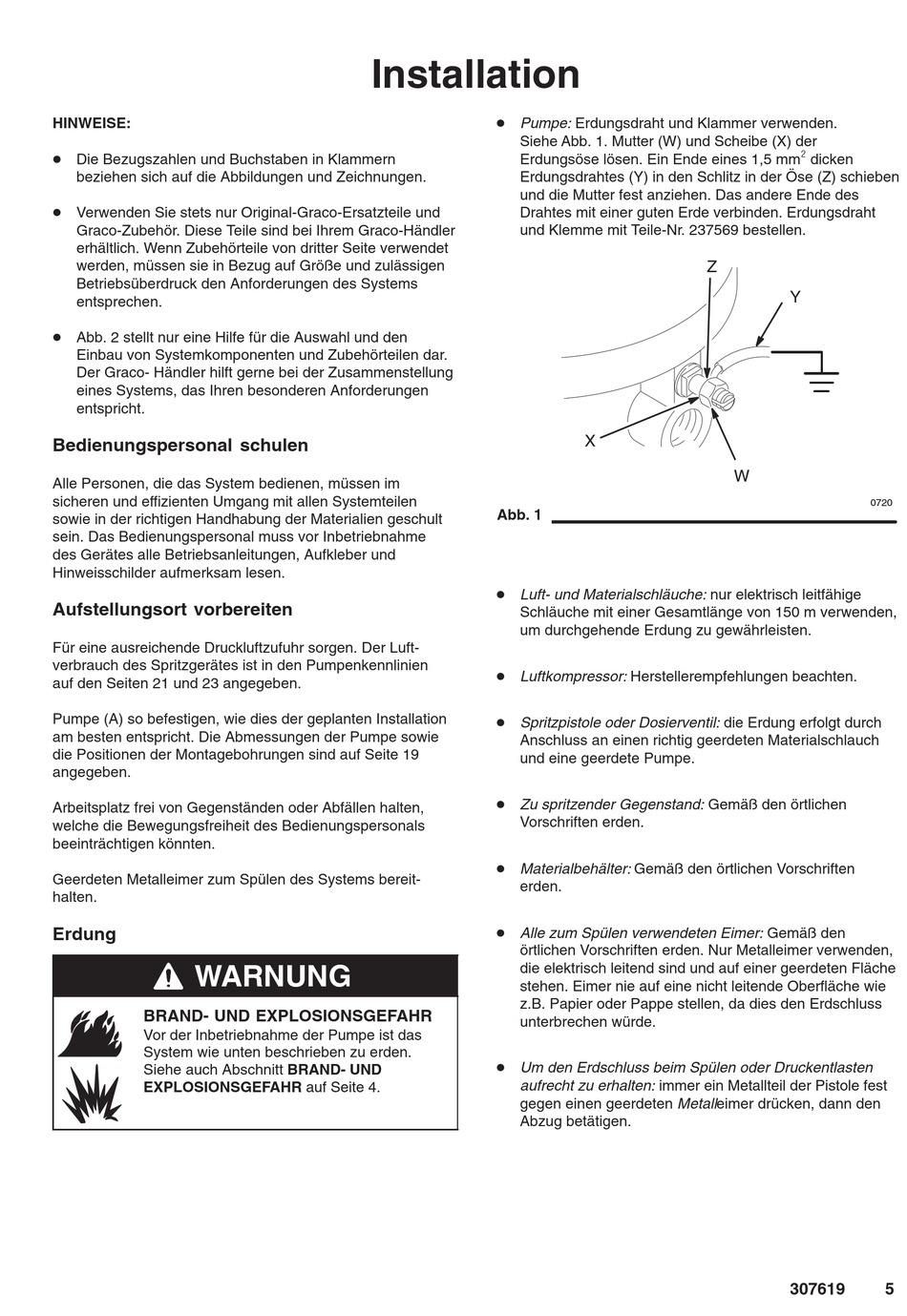

HINWEISE:
D Die Bezugszahlen und Buchstaben in Klammern
beziehen sich auf die Abbildungen und Zeichnungen.
D Verwenden Sie stets nur Original-Graco-Ersatzteile und
Graco-Zubehör. Diese Teile sind bei Ihrem Graco-Händler
erhältlich. Wenn Zubehörteile von dritter Seite verwendet
werden, müssen sie in Bezug auf Größe und zulässigen
Betriebsüberdruck den Anforderungen des Systems
entsprechen.
D Abb. 2 stellt nur eine Hilfe für die Auswahl und den
Einbau von Systemkomponenten und Zubehörteilen dar.
Der Graco- Händler hilft gerne bei der Zusammenstellung
eines Systems, das Ihren besonderen Anforderungen
entspricht.
Bedienungspersonal schulen
Alle Personen, die das System bedienen, müssen im
sicheren und effizienten Umgang mit allen Systemteilen
sowie in der richtigen Handhabung der Materialien geschult
sein. Das Bedienungspersonal muss vor Inbetriebnahme
des Gerätes alle Betriebsanleitungen, Aufkleber und
Hinweisschilder aufmerksam lesen.
Aufstellungsort vorbereiten
Für eine ausreichende Druckluftzufuhr sorgen. Der Luft-
verbrauch des Spritzgerätes ist in den Pumpenkennlinien
auf den Seiten 21 und 23 angegeben.
Pumpe (A) so befestigen, wie dies der geplanten Installation
am besten entspricht. Die Abmessungen der Pumpe sowie
die Positionen der Montagebohrungen sind auf Seite 19
angegeben.
Arbeitsplatz frei von Gegenständen oder Abfällen halten,
welche die Bewegungsfreiheit des Bedienungspersonals
beeinträchtigen könnten.
Geerdeten Metalleimer zum Spülen des Systems bereit-
halten.
Erdung
WARNUNG
BRAND- UND EXPLOSIONSGEFAHR
Vor der Inbetriebnahme der Pumpe ist das
System wie unten beschrieben zu erden.
Siehe auch Abschnitt BRAND- UND
EXPLOSIONSGEFAHR auf Seite 4.
Installation
D Pumpe: Erdungsdraht und Klammer verwenden.
Siehe Abb. 1. Mutter (W) und Scheibe (X) der
Erdungsöse lösen. Ein Ende eines 1,5 mm
Erdungsdrahtes (Y) in den Schlitz in der Öse (Z) schieben
und die Mutter fest anziehen. Das andere Ende des
Drahtes mit einer guten Erde verbinden. Erdungsdraht
und Klemme mit Teile-Nr. 237569 bestellen.
Abb. 1
D Luft- und Materialschläuche: nur elektrisch leitfähige
Schläuche mit einer Gesamtlänge von 150 m verwenden,
um durchgehende Erdung zu gewährleisten.
D Luftkompressor: Herstellerempfehlungen beachten.
D Spritzpistole oder Dosierventil: die Erdung erfolgt durch
Anschluss an einen richtig geerdeten Materialschlauch
und eine geerdete Pumpe.
D Zu spritzender Gegenstand: Gemäß den örtlichen
Vorschriften erden.
D Materialbehälter: Gemäß den örtlichen Vorschriften
erden.
D Alle zum Spülen verwendeten Eimer: Gemäß den
örtlichen Vorschriften erden. Nur Metalleimer verwenden,
die elektrisch leitend sind und auf einer geerdeten Fläche
stehen. Eimer nie auf eine nicht leitende Oberfläche wie
z.B. Papier oder Pappe stellen, da dies den Erdschluss
unterbrechen würde.
D Um den Erdschluss beim Spülen oder Druckentlasten
aufrecht zu erhalten: immer ein Metallteil der Pistole fest
gegen einen geerdeten Metalleimer drücken, dann den
Abzug betätigen.
Z
X
W
@
dicken
Y
0720
307619
5
