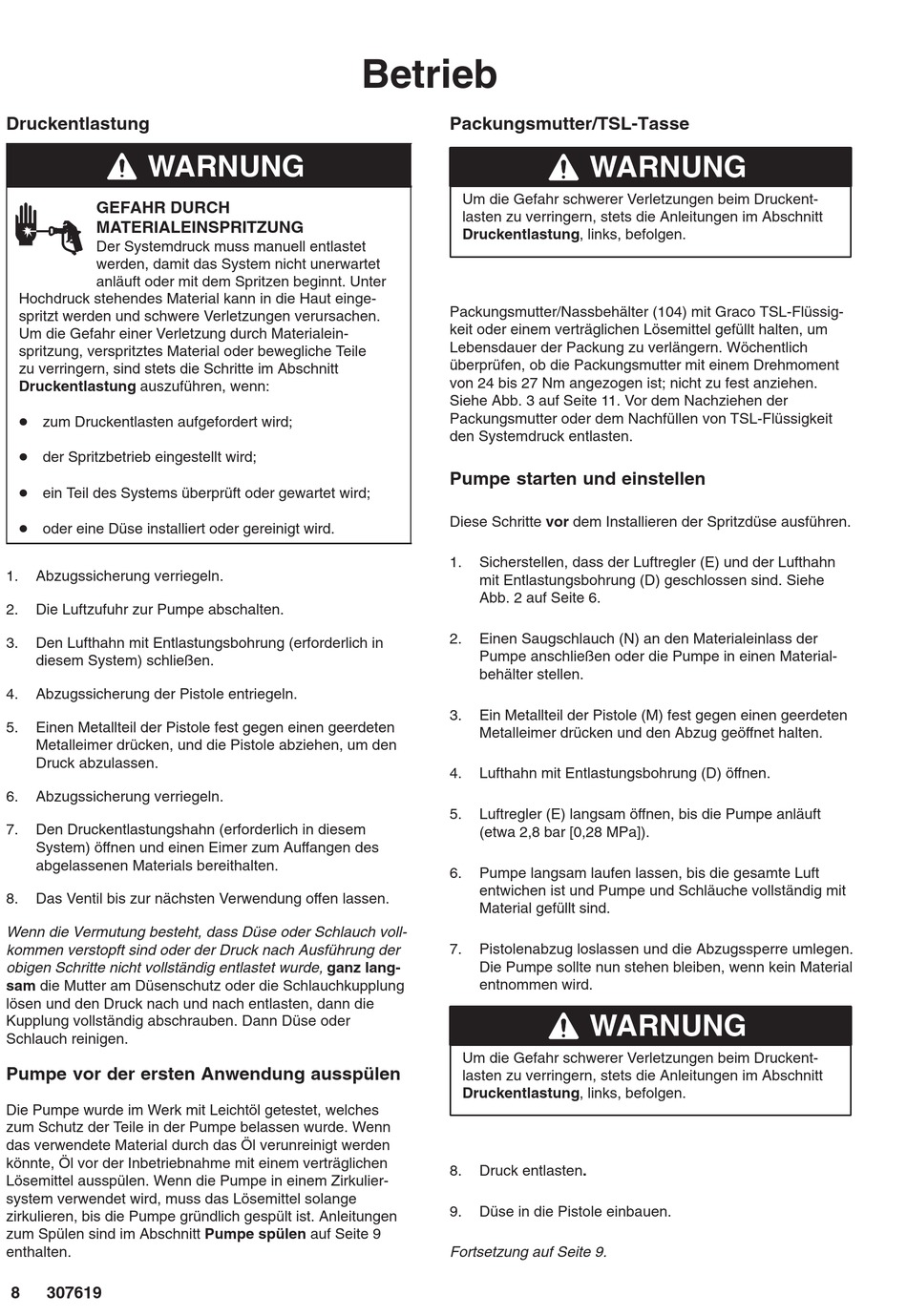

Druckentlastung
WARNUNG
GEFAHR DURCH
MATERIALEINSPRITZUNG
Der Systemdruck muss manuell entlastet
werden, damit das System nicht unerwartet
anläuft oder mit dem Spritzen beginnt. Unter
Hochdruck stehendes Material kann in die Haut einge-
spritzt werden und schwere Verletzungen verursachen.
Um die Gefahr einer Verletzung durch Materialein-
spritzung, verspritztes Material oder bewegliche Teile
zu verringern, sind stets die Schritte im Abschnitt
Druckentlastung auszuführen, wenn:
D zum Druckentlasten aufgefordert wird;
D der Spritzbetrieb eingestellt wird;
D ein Teil des Systems überprüft oder gewartet wird;
D oder eine Düse installiert oder gereinigt wird.
1.
Abzugssicherung verriegeln.
2.
Die Luftzufuhr zur Pumpe abschalten.
3.
Den Lufthahn mit Entlastungsbohrung (erforderlich in
diesem System) schließen.
4.
Abzugssicherung der Pistole entriegeln.
5.
Einen Metallteil der Pistole fest gegen einen geerdeten
Metalleimer drücken, und die Pistole abziehen, um den
Druck abzulassen.
6.
Abzugssicherung verriegeln.
7.
Den Druckentlastungshahn (erforderlich in diesem
System) öffnen und einen Eimer zum Auffangen des
abgelassenen Materials bereithalten.
8.
Das Ventil bis zur nächsten Verwendung offen lassen.
Wenn die Vermutung besteht, dass Düse oder Schlauch voll-
kommen verstopft sind oder der Druck nach Ausführung der
obigen Schritte nicht vollständig entlastet wurde, ganz lang-
sam die Mutter am Düsenschutz oder die Schlauchkupplung
lösen und den Druck nach und nach entlasten, dann die
Kupplung vollständig abschrauben. Dann Düse oder
Schlauch reinigen.
Pumpe vor der ersten Anwendung ausspülen
Die Pumpe wurde im Werk mit Leichtöl getestet, welches
zum Schutz der Teile in der Pumpe belassen wurde. Wenn
das verwendete Material durch das Öl verunreinigt werden
könnte, Öl vor der Inbetriebnahme mit einem verträglichen
Lösemittel ausspülen. Wenn die Pumpe in einem Zirkulier-
system verwendet wird, muss das Lösemittel solange
zirkulieren, bis die Pumpe gründlich gespült ist. Anleitungen
zum Spülen sind im Abschnitt Pumpe spülen auf Seite 9
enthalten.
8
307619
Betrieb
Packungsmutter/TSL-Tasse
Um die Gefahr schwerer Verletzungen beim Druckent-
lasten zu verringern, stets die Anleitungen im Abschnitt
Druckentlastung, links, befolgen.
Packungsmutter/Nassbehälter (104) mit Graco TSL-Flüssig-
keit oder einem verträglichen Lösemittel gefüllt halten, um
Lebensdauer der Packung zu verlängern. Wöchentlich
überprüfen, ob die Packungsmutter mit einem Drehmoment
von 24 bis 27 Nm angezogen ist; nicht zu fest anziehen.
Siehe Abb. 3 auf Seite 11. Vor dem Nachziehen der
Packungsmutter oder dem Nachfüllen von TSL-Flüssigkeit
den Systemdruck entlasten.
Pumpe starten und einstellen
Diese Schritte vor dem Installieren der Spritzdüse ausführen.
1.
Sicherstellen, dass der Luftregler (E) und der Lufthahn
mit Entlastungsbohrung (D) geschlossen sind. Siehe
Abb. 2 auf Seite 6.
2.
Einen Saugschlauch (N) an den Materialeinlass der
Pumpe anschließen oder die Pumpe in einen Material-
behälter stellen.
3.
Ein Metallteil der Pistole (M) fest gegen einen geerdeten
Metalleimer drücken und den Abzug geöffnet halten.
4.
Lufthahn mit Entlastungsbohrung (D) öffnen.
5.
Luftregler (E) langsam öffnen, bis die Pumpe anläuft
(etwa 2,8 bar [0,28 MPa]).
6.
Pumpe langsam laufen lassen, bis die gesamte Luft
entwichen ist und Pumpe und Schläuche vollständig mit
Material gefüllt sind.
7.
Pistolenabzug loslassen und die Abzugssperre umlegen.
Die Pumpe sollte nun stehen bleiben, wenn kein Material
entnommen wird.
Um die Gefahr schwerer Verletzungen beim Druckent-
lasten zu verringern, stets die Anleitungen im Abschnitt
Druckentlastung, links, befolgen.
8.
Druck entlasten.
9.
Düse in die Pistole einbauen.
Fortsetzung auf Seite 9.
